2.
Heben Sie die seitliche Metallabdeckung – den hinteren Teil zuerst – vom Gerät (2) ab.

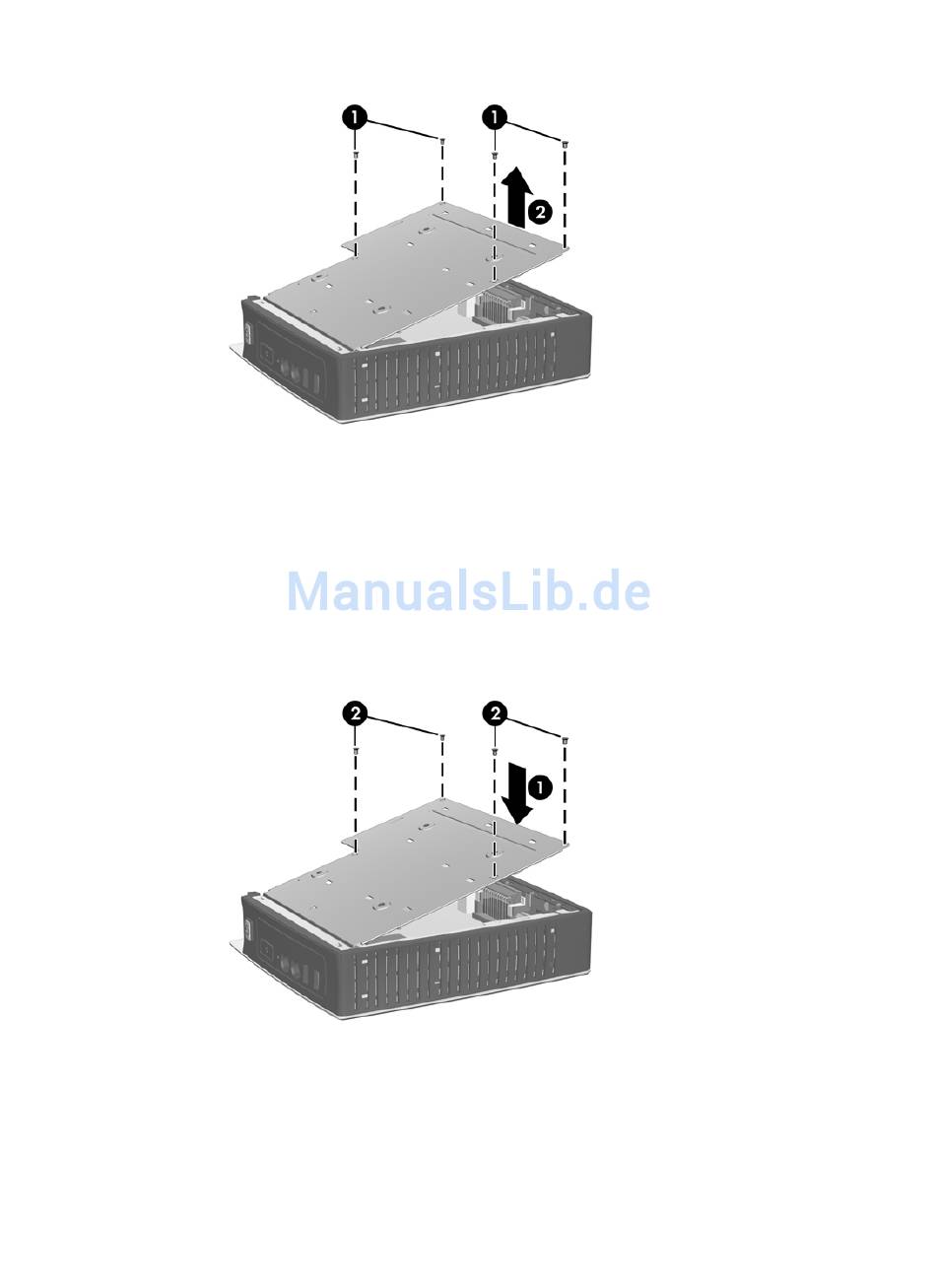

Abbildung 2-4
Erneutes Anbringen der seitlichen Zugriffsblende und der seitlichen
Metallabdeckung
So bringen Sie die seitliche Metallabdeckung wieder an:
1.
Schieben Sie die vordere Kante der seitlichen Metallabdeckung unter die Lippe am Gehäuse, und
senken Sie die Abdeckung nach unten ab, bis sie einrastet (1).
2.
Richten Sie die Schraubenöffnungen der seitlichen Metallabdeckung und die Öffnungen im
Gehäuse aneinander aus. Setzen Sie die vier Schrauben wieder ein, und ziehen Sie diese an (2).
Abbildung 2-5
So bringen Sie die Zugriffsblende wieder an:
1.
Richten Sie die Rasten an der Zugriffsblende an den Öffnungen in der seitlichen Metallabdeckung
aus, und legen Sie die Zugriffsblende um ca. 3 mm (1/8 Zoll) zur Oberkante des Geräts (1) versetzt
auf die Seite des Geräts.
2.
Schieben Sie die Blende zur Unterseite des Geräts, bis die Abdeckung genau mit der Unterseite
des Gehäuses (2) abschließt.
Entfernen der seitlichen Metallabdeckung
Erneutes Anbringen der seitlichen Metallabdeckung
Entfernen und erneutes Anbringen der seitlichen Zugriffsblende und der seitlichen
15
Metallabdeckung
