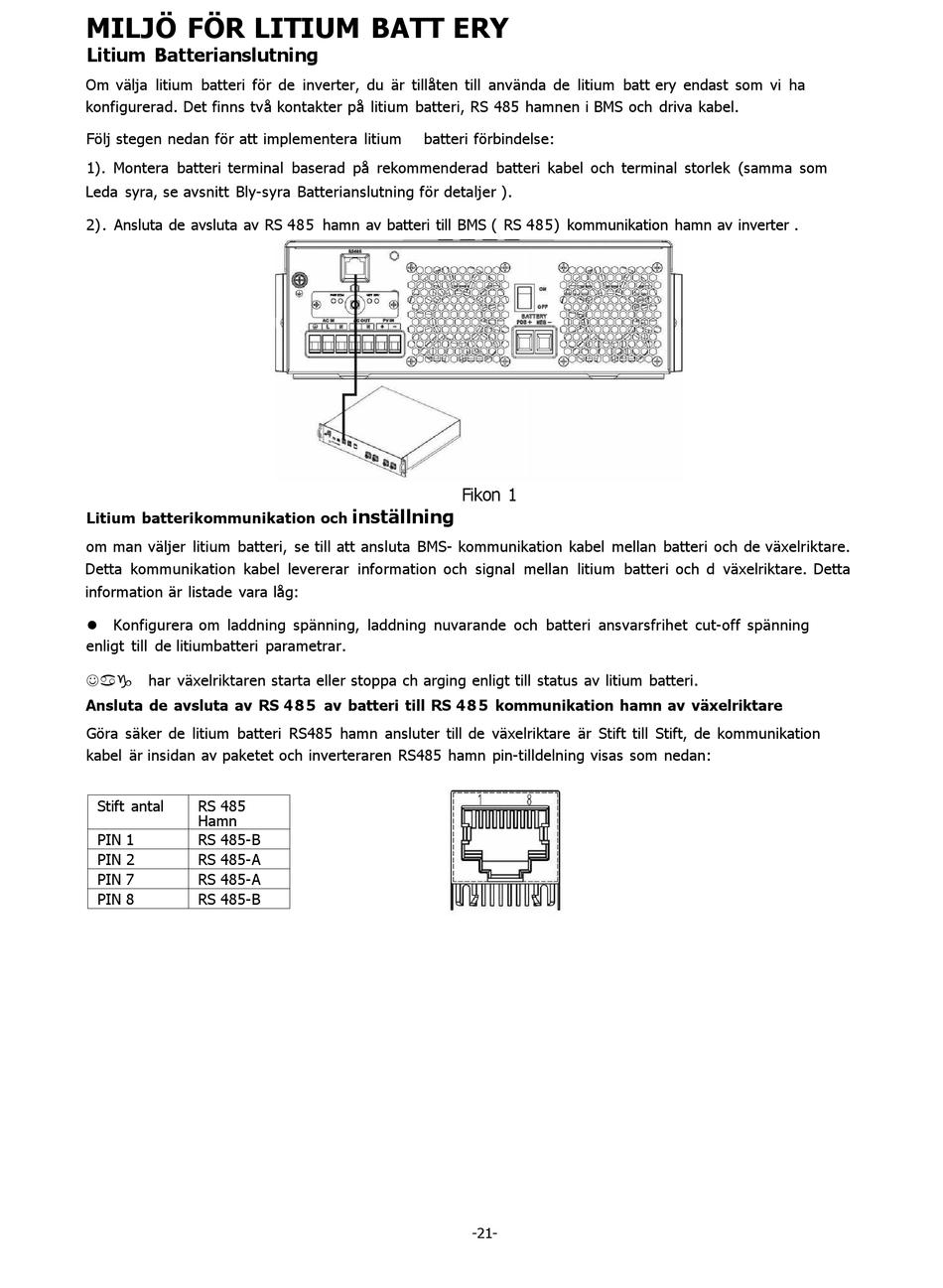

MILJÖ FÖR LITIUM BATT ERY
Litium Batterianslutning
Om välja litium batteri för de inverter, du är tillåten till använda de litium batt ery endast som vi ha
konfigurerad. Det finns två kontakter på litium batteri, RS 485 hamnen i BMS och driva kabel.
Följ stegen nedan för att implementera litium
1). Montera batteri terminal baserad på rekommenderad batteri kabel och terminal storlek (samma som
Leda syra, se avsnitt Bly-syra Batterianslutning för detaljer ).
2). Ansluta de avsluta av RS 485 hamn av batteri till BMS ( RS 485) kommunikation hamn av inverter .
Litium batterikommunikation och
om man väljer litium batteri, se till att ansluta BMS- kommunikation kabel mellan batteri och de växelriktare.
Detta kommunikation kabel levererar information och signal mellan litium batteri och d växelriktare. Detta
information är listade vara låg:
Konfigurera om laddning spänning, laddning nuvarande och batteri ansvarsfrihet cut-off spänning
enligt till de litiumbatteri parametrar.
har växelriktaren starta eller stoppa ch arging enligt till status av litium batteri.
Ansluta de avsluta av RS 48 5 av batteri till RS 48 5 kommunikation hamn av växelriktare
Göra säker de litium batteri RS485 hamn ansluter till de växelriktare är Stift till Stift, de kommunikation
kabel är insidan av paketet och inverteraren RS485 hamn pin-tilldelning visas som nedan:
Stift antal
RS 485
Hamn
RS 485-B
PIN 1
PIN 2
RS 485-A
PIN 7
RS 485-A
PIN 8
RS 485-B
batteri förbindelse:
Fikon 1
inställning
-21-
