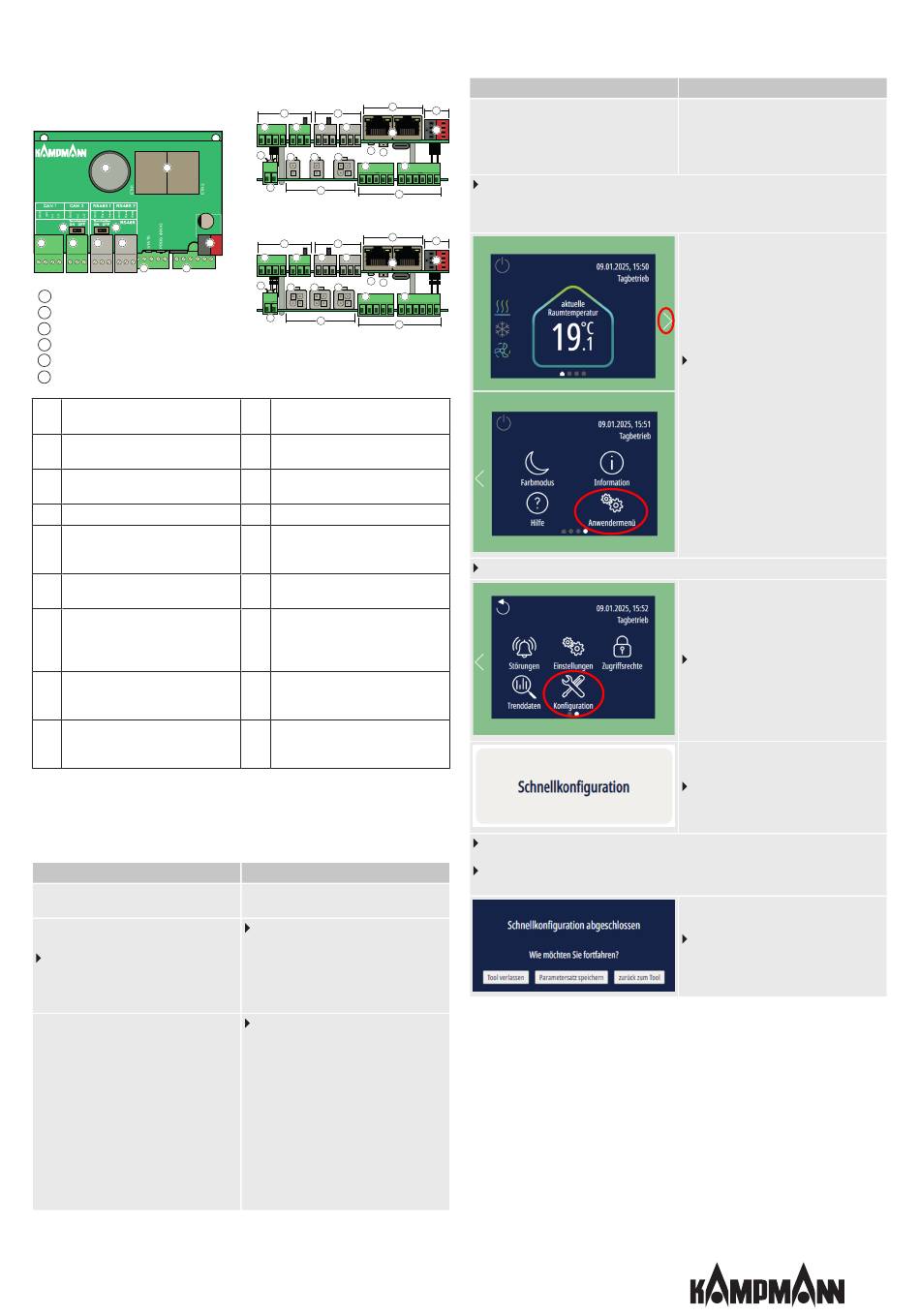

Opis Płytka drukowana KaControl MC
Widok płyty głównej z góry
11
10
CAN 1
CAN 2
RS485 1
RS485 2
Termination
Termination
RS485
CAN
ON
OFF
ON
OFF
3
6
-
KNX +
1
2
4
5
USB-C
16
7
17
A
Magistrala CAN
B
Modbus RTU
C
Modbus (TCP) i BACnet
D
KNX TP
E
Wyjścia
F
Wejścia wielofunkcyjne
1
Przyłącze CAN magistrala 4-pin ( ) lub
3-pin poprzednie urządzenie
3
Przełączany rezystor terminujący ma-
gistrali CAN
5
Przyłącze Modbus RTU następnego
urządzenia
Dioda LED statusu
7
Zaciski przyłączeniowe KNX TP
9
11
Bateria (typ CR2032)
13
Przyłącze siłownika zaworu ogrzewa-
nia (dla wersji xxxM1 -> 2-stykowe,
dla wersji xxxM2 -> 4-stykowe)
Przyłącze wentylatora
15
Wejścia wielofunkcyjne 3, 4 i 5 dla
17
wewnętrznych i zewnętrznych czujni-
ków/sygnałów
5
Konfiguracja sterowania KaControl MC
Produkty ze sterowaniem KaControl MC są konfigurowane za pośrednictwem zintegrowanego
serwera internetowego. W ustawieniach produkty są prowadzone krok po kroku przez szybką
konfigurację i dostosowywane do lokalnych warunków.
Istnieją dwie opcje dostępu do serwera internetowego:
Ethernet
Wymaga to kabla Ethernet (kabla sieciowego)
i notebooka z połączeniem sieciowym (RJ-45).
Podłącz kabel sieciowy z jednego z dwóch
gniazd Ethernet do notebooka.
Ustaw adres IP 192.168.1.250 z maską pod-
sieci 255.255.255.0 w ustawieniach notebo-
oka dla używanego gniazda Ethernet.
A
B
1
2
4
5
7
8
18
13
14
15
16
12
E
Widok z przodu SmartBoard M FCU 2P
(xxxM1)
9
A
B
1
2
4
5
7
8
18
13
14
15
16
12
E
Widok z przodu SmartBoard M DCU cont
(xxxM2)
2
3-pinowe przyłącze magistrali CAN do
następnego urządzenia
4
Połączenie Modbus RTU z poprzednim
urządzeniem
6
Przełączany rezystor terminujący
Modbus RTU
Przycisk dla WLAN (WiFi) i KNX TP
8
Przyłącze Ethernet dla serwera WWW,
10
Modbus TCP i BACnet ze zintegrowa-
nym przełącznikiem
12
Zasilanie elektryczne 24 V SmartBo-
ard M
14
Przyłącze siłownika zaworu chłodze-
nia (dla wersji xxxM1 -> 2-bieguno-
we, dla wersji xxxM2 -> 4-bieguno-
we)
Wejścia wielofunkcyjne 1 i 2 dla we-
16
wnętrznych i zewnętrznych czujni-
ków/sygnałów
Bezpiecznik (powolny 4 A)
18
WLAN (Wi-Fi)
Wymagane jest urządzenie końcowe obsługu-
jące sieć WLAN z zainstalowaną przeglądarką.
Aktywuj hotspot WLAN, naciskając i przy-
trzymując (ok. 3 s) przycisk PROG (KNX);
Dioda LED zaświeci się 2x na przemian na
czerwono i zielono
WLAN jest aktywny przez 2 godziny
Wybierz sygnał WLAN za pomocą wybrane-
go urządzenia końcowego;
Nazwa hotspotu to SmartBoard Mxxxxxxxxxx
Znaki x to symbole zastępcze numeru seryjne-
go urządzenia SmartBoard M (naklejka na
gnieździe sieciowym), który znajduje się rów-
nież na płytce drukowanej.
Uwaga: Nieprawidłowy numer seryjny może
prowadzić do połączenia z nieprawidłowym
urządzeniem!
Hasło nie jest konieczne.
Ethernet
C
D
9
10
17
Otwórz przeglądarkę i wprowadź adres IP urządzenia SmartBoard M (fabrycznie) w wierszu
F
adresu w następujący sposób: 192.168.1.100
Interfejs użytkownika Touch Panel TP 2" zostanie zsynchronizowany w przeglądarce.
C
D
9
10
17
F
Podczas wprowadzania hasła wprowadź następującą sekwencję cyfr: 7108
Wszystkie istotne informacje są wymagane krok po kroku w szybkiej konfiguracji. Wpro-
wadź informacje lub odpowiedz na nie zgodnie z przeznaczeniem.
Uwaga: Konieczne jest wykonanie wszystkich kroków, w przeciwnym razie funkcja nie zo-
stanie zoptymalizowana pod kątem zamierzonego zastosowania.
KaControl MC
Szybki przewodnik
WLAN (Wi-Fi)
Zalecenie: Dezaktywuj dane mobilne i odłącz
aktywną sieć WLAN, aby zapobiec przełącza-
niu się urządzeń końcowych do mobilnej sieci
bezprzewodowej lub innej rozpoznanej sieci
WLAN.
Za pomocą przycisków strzałek obok wy-
świetlanego sterownika pomieszczeniowe-
go można przejść do ustawień i otworzyć
menu użytkownika. (Na urządzeniu końco-
wym z ekranem dotykowym można rów-
nież przesunąć palcem w lewo).
Przejdź w prawo do Konfiguracja i otwórz.
Wybierz przycisk Szybka konfiguracja.
W razie potrzeby zapisz lokalnie ustawione
parametry.
23
