KaControl MC
Guide de démarrage rapide
6

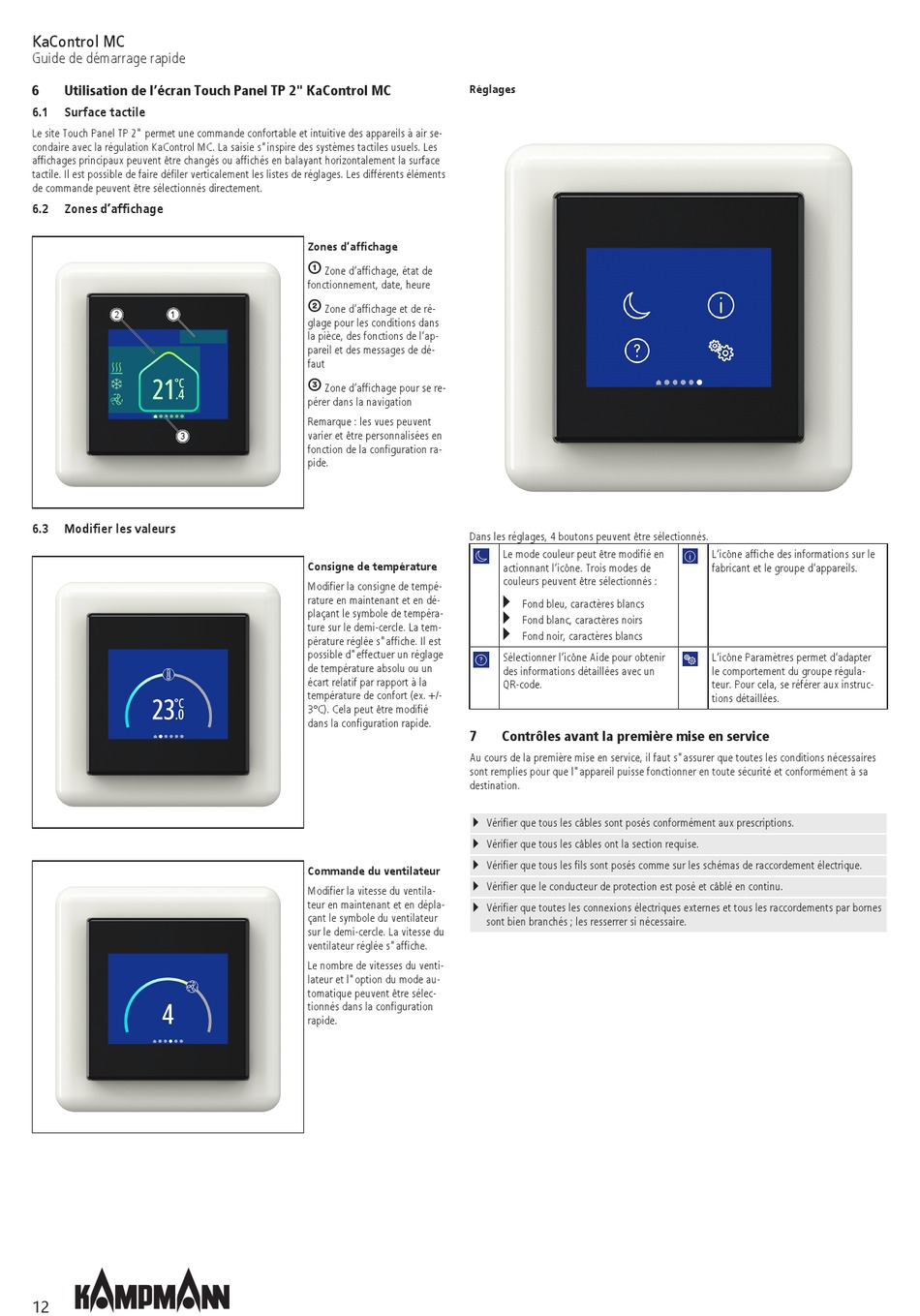

Utilisation de l'écran Touch Panel TP 2" KaControl MC
6.1
Surface tactile
Le site Touch Panel TP 2" permet une commande confortable et intuitive des appareils à air se-
condaire avec la régulation KaControl MC. La saisie s"inspire des systèmes tactiles usuels. Les
affichages principaux peuvent être changés ou affichés en balayant horizontalement la surface
tactile. Il est possible de faire défiler verticalement les listes de réglages. Les différents éléments
de commande peuvent être sélectionnés directement.
6.2
Zones d'affichage
2
1
3
6.3
Modifier les valeurs
12
Réglages
Zones d'affichage
1
Zone d'affichage, état de
fonctionnement, date, heure
2
Zone d'affichage et de ré-
glage pour les conditions dans
la pièce, des fonctions de l'ap-
pareil et des messages de dé-
faut
3
Zone d'affichage pour se re-
pérer dans la navigation
Remarque : les vues peuvent
varier et être personnalisées en
fonction de la configuration ra-
pide.
Dans les réglages, 4 boutons peuvent être sélectionnés.
Consigne de température
Modifier la consigne de tempé-
rature en maintenant et en dé-
plaçant le symbole de tempéra-
ture sur le demi-cercle. La tem-
pérature réglée s"affiche. Il est
possible d"effectuer un réglage
de température absolu ou un
écart relatif par rapport à la
température de confort (ex. +/-
3°C). Cela peut être modifié
dans la configuration rapide.
7
Au cours de la première mise en service, il faut s"assurer que toutes les conditions nécessaires
sont remplies pour que l"appareil puisse fonctionner en toute sécurité et conformément à sa
destination.
Commande du ventilateur
Modifier la vitesse du ventila-
teur en maintenant et en dépla-
çant le symbole du ventilateur
sur le demi-cercle. La vitesse du
ventilateur réglée s"affiche.
Le nombre de vitesses du venti-
lateur et l"option du mode au-
tomatique peuvent être sélec-
tionnés dans la configuration
rapide.
Le mode couleur peut être modifié en
actionnant l'icône. Trois modes de
couleurs peuvent être sélectionnés :
Fond bleu, caractères blancs
Fond blanc, caractères noirs
Fond noir, caractères blancs
Sélectionner l'icône Aide pour obtenir
des informations détaillées avec un
QR-code.
Contrôles avant la première mise en service
Vérifier que tous les câbles sont posés conformément aux prescriptions.
Vérifier que tous les câbles ont la section requise.
Vérifier que tous les fils sont posés comme sur les schémas de raccordement électrique.
Vérifier que le conducteur de protection est posé et câblé en continu.
Vérifier que toutes les connexions électriques externes et tous les raccordements par bornes
sont bien branchés ; les resserrer si nécessaire.
L'icône affiche des informations sur le
fabricant et le groupe d'appareils.
L'icône Paramètres permet d'adapter
le comportement du groupe régula-
teur. Pour cela, se référer aux instruc-
tions détaillées.
