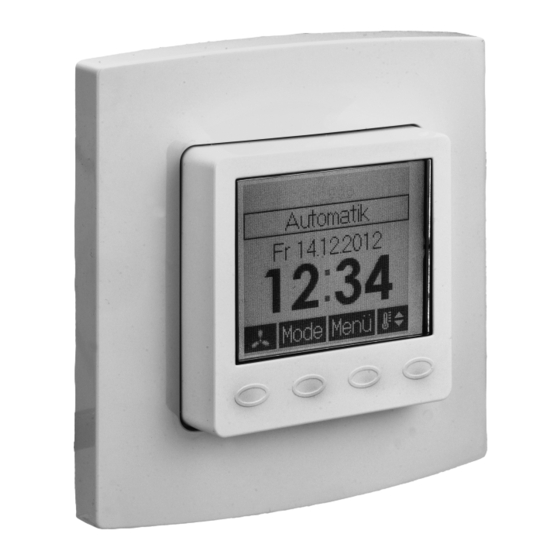

Kampmann 30256 Bedienungsanleitung
Universeller klimaregler
30256 (230v ac)
30456 (24v ac / dc)
Verwandte Anleitungen für Kampmann 30256
Inhaltszusammenfassung für Kampmann 30256
- Seite 1 Bedienungsanleitung Universeller Klimaregler Operating Instructions for Universal Temperature Controller 30256 (230 V AC) 30456 (24 V AC / DC) Stand 9.2016 I528 06/16/1 INT SAP-Nr. 1253758...
-
Seite 2: Inhaltsverzeichnis
Erstinbetriebnahme ..........19 Anschluss-Schaltbild 230V AC Version (30256) ....... . 20 19.1... -
Seite 3: Anwendung
2. Anwendung Dieser Unterputzregler wurde speziell zur zeitabhängigen Heiz-/Kühlregelung in 2- und 4-Rohr- Leitungssystemen für Hotel-, Wohn- und Geschäftsräume entwickelt. Er ist sowohl für stromlos geschlossene als auch stromlos offene Ventilstellantriebe geeignet. Dabei kann das Gerät als Klimaregler, als Heizungsregler oder als Kühlungsregler mit und ohne Lüfter eingesetzt werden. Ist der Ausgang O2 als Ausgang ECO konfiguriert (siehe 6.6), so schaltet während der ECO-Zeiten dieser Ausgang (Konfiguration Wirkweise siehe 6.7) und es werden angeschlossene Regler in den ECO-Betrieb geschaltet (siehe 9. -
Seite 4: Temporäre Solltemperatureinstellung
4.1 Temporäre Solltemperatureinstellung Solltemperatur +/- 0,5 K Übernahme der Werte / Rückkehr zum Regelbetrieb Nach ca. 5 Sekunden ohne Tastenbetätigung erfolgt eine automatische Rückkehr in den Regelbetrieb. Der veränderte Temperaturwert wird dabei übernommen. Der eingestellte Solltemperaturwert gilt, bis die Betriebsart gewechselt wird (manuell oder automatisch nach Schaltuhr), die Urlaubs- oder Partyfunktion gestartet bzw. -
Seite 5: Auswahl Der Betriebsart / Frostschutz
4.3 Auswahl der Betriebsart / Frostschutz Eine Betätigung der Tastfläche führt zu einem Wechsel der Betriebsart in der dargestellten Reihenfolge: – Automatik (automatische Regelung nach eingestelltem Tagesprogramm – siehe 5.4 / 5.5) – Komfort (dauerhafte Regelung auf Komfort-Temperatur – siehe 5.4) –... -
Seite 6: Hauptmenü
5. Hauptmenü Untermenü Untermenü Untermenü Untermenü Untermenü Party Urlaub Uhrzeit Datum Temperatur siehe 5.1 siehe 5.2 siehe 5.3 siehe 5.3 siehe 5.4 Das Hauptmenü wird mit Taste beendet. - Seite 7 5. Hauptmenü Untermenü Untermenü Untermenü Tagesprogramm Tagesprogramm Information Einstellungen „Heizen“ „Kühlen“ siehe 5.6 siehe 5.7 siehe 5.5 siehe 5.5 Aufruf Expertenmenü siehe 6. Ist der Regler als Heizen/Kühlen-Regler konfiguriert (siehe 6.2), können separate Tagesprogramme für den Heizbetrieb und Kühlbetrieb erstellt werden. Ist der Regler als Heizen-Regler oder Kühlen- Regler konfiguriert, steht nur die jeweilige Einstellfunktion zur Verfügung.
-
Seite 8: Untermenü Party
5.1 Untermenü Party Partydauer +/- 15 Minuten Abbruch der Eingabe / Rückkehr ins Hauptmenü Start der Partyfunktion Mit Betätigung der Tastfläche wird die Partyfunktion gestartet. Bei Erreichen der eingegebe- nen Zeit erfolgt automatisch ein Wechsel in die vorherige Betriebsart. Die Partyfunktion kann durch Betätigung der Tastfläche jederzeit beendet werden. -
Seite 9: Einstellen Der Uhrzeit / Des Datums
5.3 Einstellen der Uhrzeit / des Datums Stunde +/- 1 Abbruch der Eingabe / Rückkehr ins Hauptmenü Wechsel zu Eingabe Minute Die Eingabe der Minuten erfolgt analog zur Eingabe der Stunden. Wurde die Einstellung der Minuten geändert, erfolgt mit Betätigung der Taste die Übernahme der Werte sowie die Rückkehr ins Hauptmenü. -
Seite 10: Eingabe Der Solltemperaturen "Heizen", "Kühlen" (Nur Wenn Die Jeweilige Funktion Aktiviert Ist) Eingabe Eco-Temperatur
5.4 Eingabe der Solltemperaturen „Heizen“, „Kühlen“ (nur wenn die jeweilige Funktion aktiviert ist) Eingabe ECO-Temperatur ECO-Temperatur +/- 0,5 K Abbruch der Eingabe / Rückkehr ins Hauptmenü Bei Eingabe ECO-Temperatur „Heizen“ und aktivierter Kühlfunktion erfolgt Wechsel zur Eingabe Komfort-Temperatur „Kühlen“, sonst Übernahme des Wertes und Rückkehr ins Hauptmenü... -
Seite 11: Eingabe Der Tagesprogramme "Heizen", "Kühlen" (Nur Wenn Die Jeweilige Funktion Aktiviert Ist) Auswahl Der Komfort
5.5.1 Eingabe der Tagesprogramme „Heizen“, „Kühlen“ (nur wenn die jeweilige Funktion aktiviert ist) Auswahl der Komfort- ( ) bzw. ECO-Zeiten ( _ ) Position +/- 15 Minuten Beenden der Eingabe. Wurden keine Änderungen vorgenommen erfolgt eine Rückkehr zur Auswahl des Wochentags, sonst Wechsel zur Bestätigung der Eingaben Wechsel zwischen Komfort- und ECO-Zeiten Werkseinstellung Komfortzeiten „Heizen“:... -
Seite 12: Eingabe Der Tagesprogramme - Übernahme Der Eingabe Für Andere Wochentage
5.5.3 Eingabe der Tagesprogramme Übernahme der Eingabe für andere Wochentage Auswahl vor / zurück Keine Übernahme der Eingabe / Rückkehr zur Auswahl des Wochentages Übernahme der Eingabe für den (die) ausgewählten Wochentag(e). 5.6 Information Anzeige QR-Code: Wenn diese Funktion vorhanden ist, können über die im QR-Code kodierte Internetadresse weitere Informationen zu diesem Regler abgerufen werden. -
Seite 13: Tastensperre
5.7 Einstellungen Folgende Funktionen sind verfügbar: 5.7.1.Tastensperre Die Tastensperre wird ca. 2 Minuten nach der letzten Berührung einer Tastfläche aktiv und das Schlüsselsymbol wird im Display angezeigt. Um die Tastflächen wieder zu aktivieren, muss eine beliebige Tastfläche ca.10 Sekunden lang berührt werden. Werkseinstellung: Aus 5.7.2. -
Seite 14: Werkseinstellungen
5.7.6 Anzeigeinhalt Es kann zwischen folgenden Anzeigeinhalten gewählt werden: 1. Zeit 2. Temperaturen 3. Zeit & Temperaturen im Wechsel Werkseinstellung: Zeit & Temperaturen im Wechsel 5.7.7 Werkseinstellungen Hier werden folgende Inhalte auf die Werkseinstellungen zurückgesetzt: – die Tagesprogramme, – die Komfort-Temperatursollwerte („Heizen“ / „Kühlen“), –... - Seite 15 6.4 Lüfterausgang O3 Es kann zwischen der Funktion AUS, Nachlauf 10 Minuten oder Permanent gewählt werden. Weiterhin kann hier die minimale Drehzahl des Lüfters in 10 Stufen zwischen 0 und 9 eingestellt wer- den. Ist ein minimaler Drehzahlwert eingestellt, so entfällt die Funktion AUS. In Abhängigkeit von den Einstellungen liegt am Ausgang O3 eine Spannung von 0 - 10 V (SELV) an.
- Seite 16 Eingang ECO: Wird ein Kontakt (siehe 9. – Anschluss-Schaltbild 230 V AC Version bzw. 10. – Anschlusschaltbild 24 V AC / DC Version) zwischen den Eingangsklemmen entsprechend der eingestellten Wirkweise geschaltet, wechselt der Regler in die Betriebsart ECO. Dies wird mit der Titelzeile „extern ECO“ angezeigt.
- Seite 17 6.6 Funktion der Ausgänge O1 und O2 Die von dem ausgewählten Reglertyp und vom Rohrsystem abhängigen Funktionen der Ausgänge O1 und O2 sind in nachfolgender Tabelle aufgeführt. Heizen/Kühlen Heizen Kühlen 2-Rohr 4-Rohr Heizen Heizen/Kühlen Kühlen Ausgang ECO Ausgang AUS Beide Ausgänge können an den gewünschten Ventiltyp oder Aktortyp angepasst werden. NO = Normally Open / stromlos offen (Werkseinstellung) NC = Normally Closed / stromlos geschlossen Ausgang ECO:...
-
Seite 18: Konfiguration Der Wirkweise Der Ein- Und Ausgänge
6.7 Konfiguration der Wirkweise der Ein- und Ausgänge Beispiele für Konfiguration der Wirkweise der Eingänge I1 und I2 sowie des Ausgangs O2. 230 V AC Version (30256) Kühlen wenn Wenn Regler Aus Kontakt an I2 kein Potential am offen Ausgang O2 Kühlen wenn... -
Seite 19: Montage/Anschluss
55 mm Gehäusedeckel ist ebenfalls für diverse Schalterprogramme geeignet. Bei Mehrfachrahmen ist der Regler immer an unterster Stelle zu montieren. 230V AC Version (30256): Achtung, vor Installation Netzspannung allpolig abschalten! 24V AC / DC Version (30456): Achtung, vor Installation Versorgungsspannung abschalten! Der elektrische Anschluss erfolgt gemäß... -
Seite 20: Anschluss-Schaltbild 230V Ac Version (30256)
9. Anschlussschaltbild 230 V AC Version (30256) - Seite 21 Wichtiger Hinweis für 230V AC Version (30256)! Die Einzeladern der Netzspannungsversorgung und der Fühler- bzw. Lüfterleitungen sind durch Setzen je eines Kabelbinders gegen Verlagerung zu sichern. Hierbei ist auf einen möglichst kurzen Abstand, maximal jedoch 15 mm, zwischen Kabelbinder und Netzanschluss bzw. Fühlerklemmen zu achten.
- Seite 22 9.1 Technische Daten 230 V AC Version (30256) Betriebsspannung: 230 V~, 50Hz Fühler: NTC – intern NTC 47kΩ – extern anschließbar Taupunktsensor Schaltkontakt: 2 Relais / Schließer Schaltvermögen: je 3 (0,5) A / 230 V~, max. 5 Ventilantriebe je Ausgang Analoger Ausgang: 0 -10 V (SELV), max.
- Seite 23 10. Anschlussschaltbild 24 V AC / DC Version (30456)
-
Seite 24: Technische Daten 230V Ac Version (30256)
10.1 Technische Daten 24 V AC / DC Version (30456) Betriebsspannung: 24 V AC / DC, Schutzkleinspannung Fühler: NTC – intern NTC 47kΩ – extern anschließbar Taupunktsensor Schaltkontakt: 2 Relais / Schließer Schaltvermögen: je 3 (0,5) A / 24 V AC/DC, max. 5 Ventilantriebe je Ausgang Analoger Ausgang: 0 -10 V (SELV), max. -
Seite 25: Maßzeichnung
11. Maßzeichnung... -
Seite 26: Fühlerfehler / Notbetrieb
12. Fühlerfehler / Notbetrieb Ein Fühlerfehler wird im Display mit einer Fehlermeldung und einer rot blinkenden Lampe signalisiert. Interner Fühler defekt: ohne ext. Fühler Notbetrieb mit ext. Fühler / Wichtung max 60% int. Regelung nach externem Fühler Externer Fühler defekt: Wichtung 0 …...
