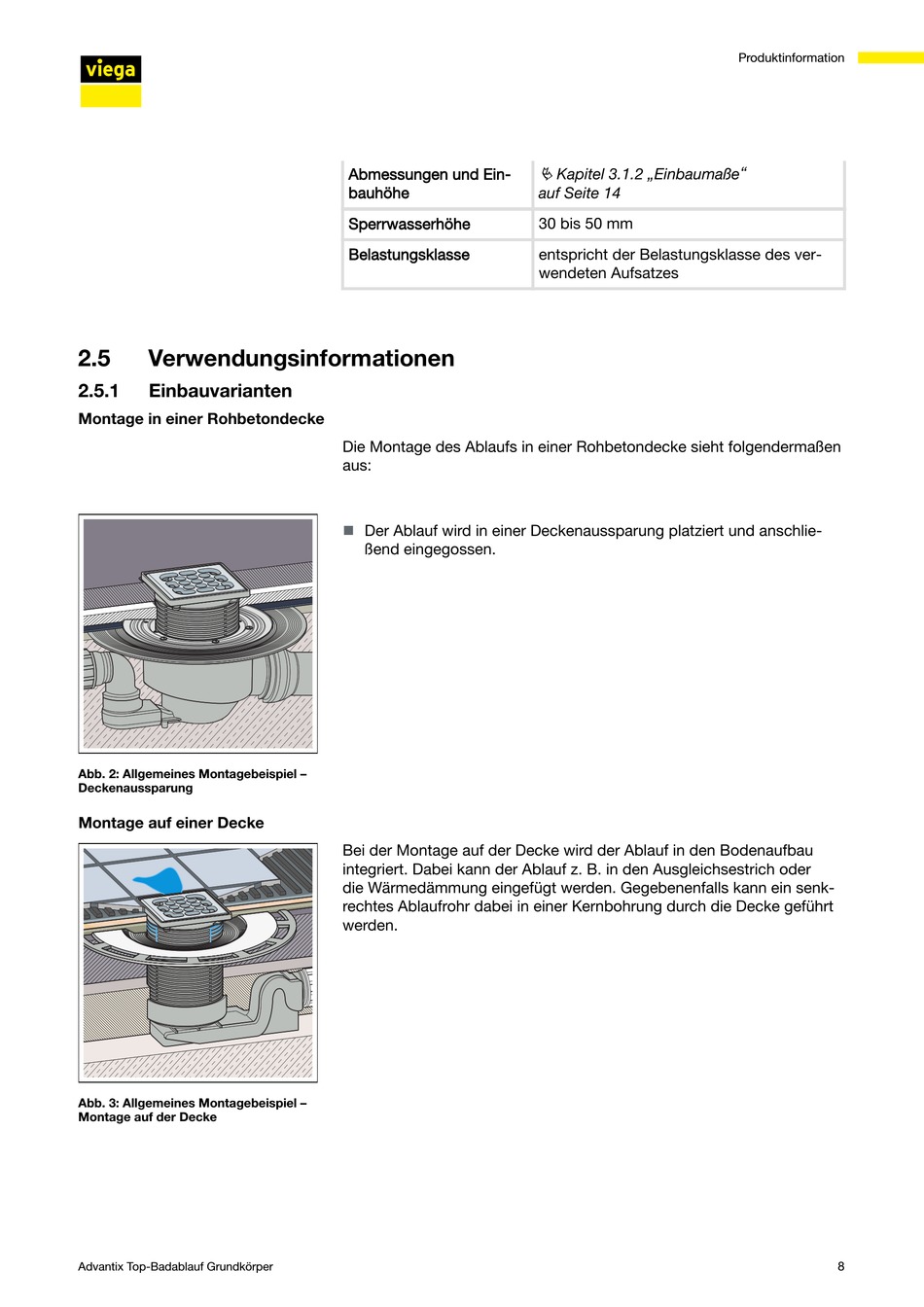

Viega Advantix 4914.2 Gebrauchsanleitung Seite 8

2.5 Verwendungsinformationen
2.5.1 Einbauvarianten
Montage in einer Rohbetondecke
Abb. 2: Allgemeines Montagebeispiel –
Deckenaussparung
Montage auf einer Decke
Abb. 3: Allgemeines Montagebeispiel –
Montage auf der Decke
Advantix Top-Badablauf Grundkörper
Abmessungen und Ein‐
bauhöhe
Sperrwasserhöhe
Belastungsklasse
Die Montage des Ablaufs in einer Rohbetondecke sieht folgendermaßen
aus:
Der Ablauf wird in einer Deckenaussparung platziert und anschlie‐
n
ßend eingegossen.
Bei der Montage auf der Decke wird der Ablauf in den Bodenaufbau
integriert. Dabei kann der Ablauf z. B. in den Ausgleichsestrich oder
die Wärmedämmung eingefügt werden. Gegebenenfalls kann ein senk‐
rechtes Ablaufrohr dabei in einer Kernbohrung durch die Decke geführt
werden.
Ä Kapitel 3.1.2 „Einbaumaße"
auf Seite 14
30 bis 50 mm
entspricht der Belastungsklasse des ver‐
wendeten Aufsatzes
