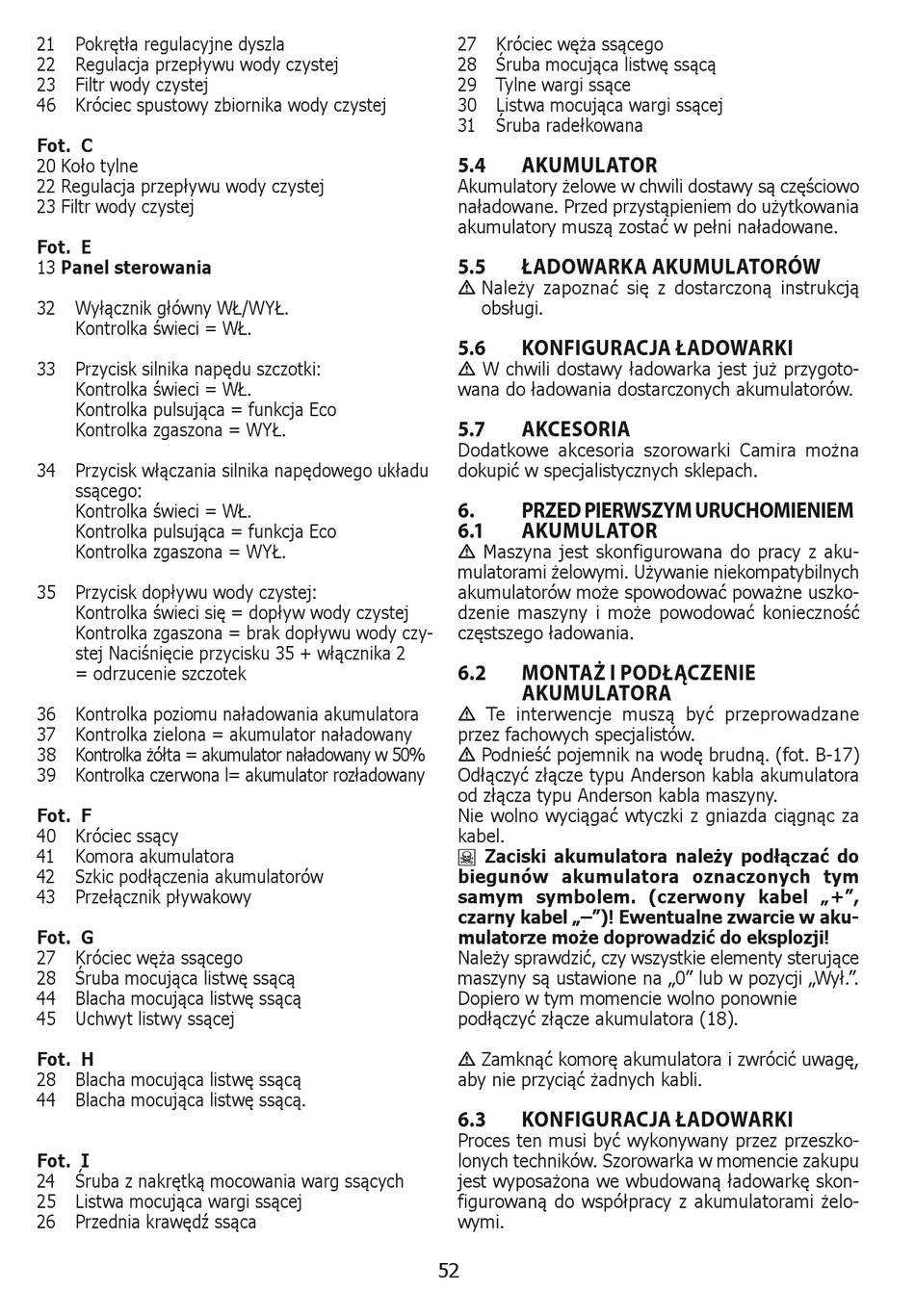

21
Pokrętła regulacyjne dyszla
22
Regulacja przepływu wody czystej
23
Filtr wody czystej
46
Króciec spustowy zbiornika wody czystej
Fot. C
20 Koło tylne
22 Regulacja przepływu wody czystej
23 Filtr wody czystej
Fot. E
13 Panel sterowania
32
Wyłącznik główny WŁ/WYŁ.
Kontrolka świeci = WŁ.
33
Przycisk silnika napędu szczotki:
Kontrolka świeci = WŁ.
Kontrolka pulsująca = funkcja Eco
Kontrolka zgaszona = WYŁ.
34
Przycisk włączania silnika napędowego układu
ssącego:
Kontrolka świeci = WŁ.
Kontrolka pulsująca = funkcja Eco
Kontrolka zgaszona = WYŁ.
35
Przycisk dopływu wody czystej:
Kontrolka świeci się = dopływ wody czystej
Kontrolka zgaszona = brak dopływu wody czy-
stej Naciśnięcie przycisku 35 + włącznika 2
= odrzucenie szczotek
36
Kontrolka poziomu naładowania akumulatora
37
Kontrolka zielona = akumulator naładowany
38
Kontrolka żółta = akumulator naładowany w 50%
39
Kontrolka czerwona l= akumulator rozładowany
Fot. F
40
Króciec ssący
41
Komora akumulatora
42
Szkic podłączenia akumulatorów
43
Przełącznik pływakowy
Fot. G
27
Króciec węża ssącego
28
Śruba mocująca listwę ssącą
44
Blacha mocująca listwę ssącą
45
Uchwyt listwy ssącej
Fot. H
28
Blacha mocująca listwę ssącą
44
Blacha mocująca listwę ssącą.
Fot. I
24
Śruba z nakrętką mocowania warg ssących
25
Listwa mocująca wargi ssącej
26
Przednia krawędź ssąca
27
Króciec węża ssącego
28
Śruba mocująca listwę ssącą
29
Tylne wargi ssące
30
Listwa mocująca wargi ssącej
31
Śruba radełkowana
5.4
AKUMULATOR
Akumulatory żelowe w chwili dostawy są częściowo
naładowane. Przed przystąpieniem do użytkowania
akumulatory muszą zostać w pełni naładowane.
5.5
ŁADOWARKA AKUMULATORÓW
• Należy zapoznać się z dostarczoną instrukcją
obsługi.
5.6
KONFIGURACJA ŁADOWARKI
• W chwili dostawy ładowarka jest już przygoto-
wana do ładowania dostarczonych akumulatorów.
5.7
AKCESORIA
Dodatkowe akcesoria szorowarki Camira można
dokupić w specjalistycznych sklepach.
6.
PRZED PIERWSZYM URUCHOMIENIEM
6.1
AKUMULATOR
• Maszyna jest skonfigurowana do pracy z aku-
mulatorami żelowymi. Używanie niekompatybilnych
akumulatorów może spowodować poważne uszko-
dzenie maszyny i może powodować konieczność
częstszego ładowania.
6.2
MONTAŻ I PODŁĄCZENIE
AKUMULATORA
• Te interwencje muszą być przeprowadzane
przez fachowych specjalistów.
• Podnieść pojemnik na wodę brudną. (fot. B-17)
Odłączyć złącze typu Anderson kabla akumulatora
od złącza typu Anderson kabla maszyny.
Nie wolno wyciągać wtyczki z gniazda ciągnąc za
kabel.
• Zaciski akumulatora należy podłączać do
biegunów akumulatora oznaczonych tym
samym symbolem. (czerwony kabel „+",
czarny kabel „–")! Ewentualne zwarcie w aku-
mulatorze może doprowadzić do eksplozji!
Należy sprawdzić, czy wszystkie elementy sterujące
maszyny są ustawione na „0" lub w pozycji „Wył.".
Dopiero w tym momencie wolno ponownie
podłączyć złącze akumulatora (18).
• Zamknąć komorę akumulatora i zwrócić uwagę,
aby nie przyciąć żadnych kabli.
6.3
KONFIGURACJA ŁADOWARKI
Proces ten musi być wykonywany przez przeszko-
lonych techników. Szorowarka w momencie zakupu
jest wyposażona we wbudowaną ładowarkę skon-
figurowaną do współpracy z akumulatorami żelo-
wymi.
52
