Lesen von Leistungs-
schalter-Daten
Adresse Datenart
0 Kommunikation
1
2
3
4
5 Status Leistungs-
schalter
6
7
8
9
10
11
12 Modul-Status
13
14
15
2

Daten

Daten mit einer Breite von mehr als 1 Byte sind in folgender
Form abgelegt:
• L-Byte auf niederwertiger Adresse,
• H-Byte auf höherwertiger Adresse.

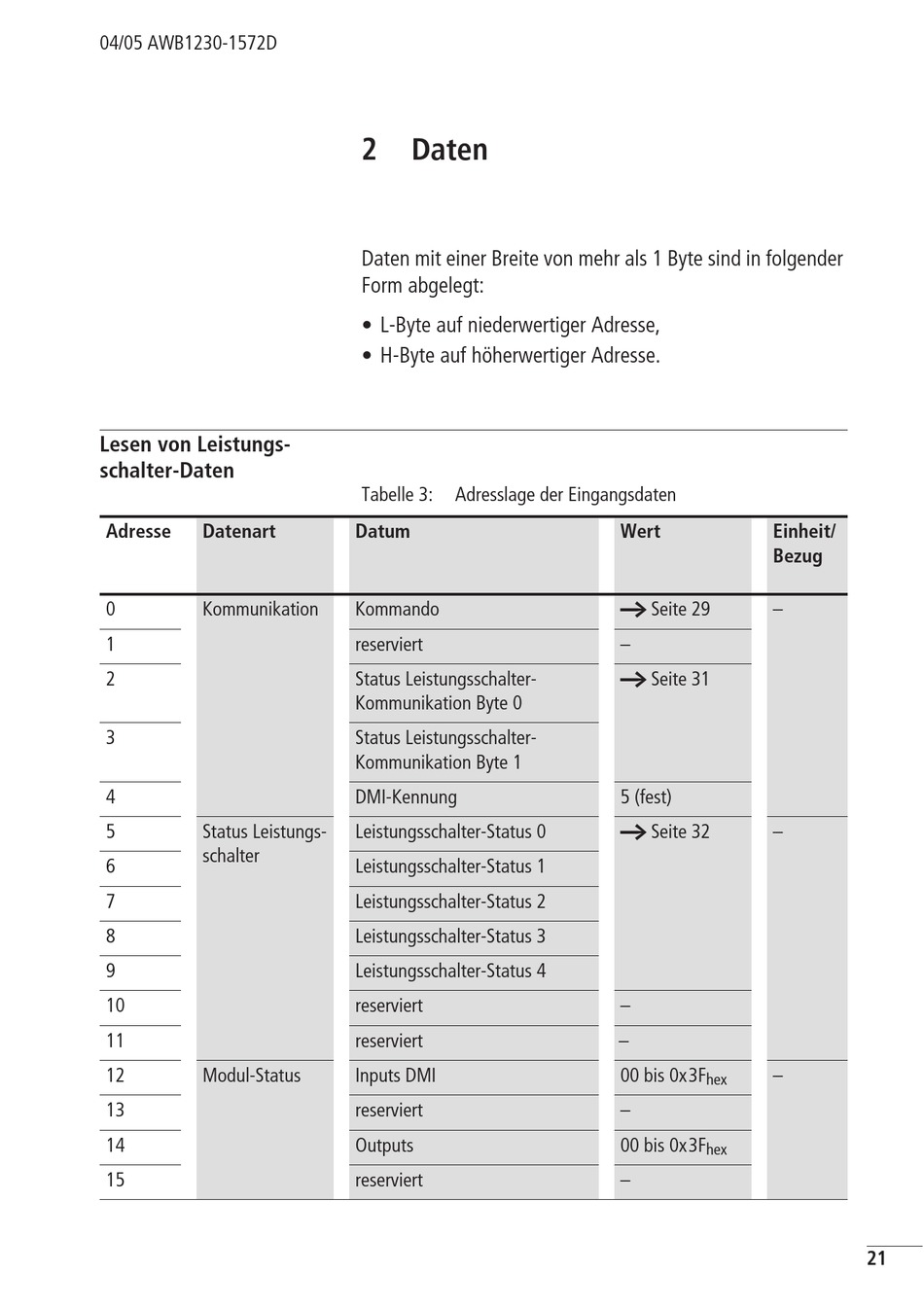

Tabelle 3: Adresslage der Eingangsdaten
Datum
Kommando
reserviert
Status Leistungsschalter-
Kommunikation Byte 0
Status Leistungsschalter-
Kommunikation Byte 1
DMI-Kennung
Leistungsschalter-Status 0
Leistungsschalter-Status 1
Leistungsschalter-Status 2
Leistungsschalter-Status 3
Leistungsschalter-Status 4
reserviert
reserviert
Inputs DMI
reserviert
Outputs
reserviert
Wert Einheit/
Bezug
a Seite 29 –
–
a Seite 31
5 (fest)
a Seite 32 –
–
–
00 bis 0x3F –
hex
–
00 bis 0x3F
hex
–
