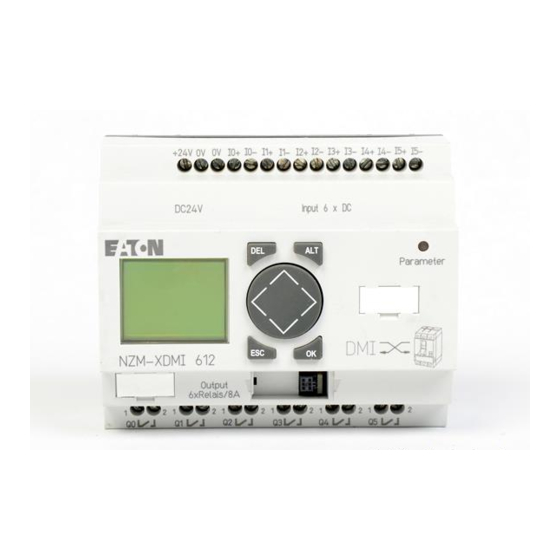

- Seite 1 NZM-XDMI612 DeviceNet-Anbindung Bedienungshandbuch 04/05 AWB1230-1572D T hink future. Switch to green.
- Seite 2 Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Titelhalter. 1. Auflage 2005, Redaktionsdatum 04/05, © Moeller GmbH, 53105 Bonn Autor: Lothar Jagusch Redaktion: Heidrun Riege Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Moeller GmbH, Bonn, reproduziert oder unter Verwendung elektronischer...
-
Seite 3: Gefährliche Elektrische Spannung
Warnung! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten • Gerät spannungsfrei schalten • Schwankungen bzw. Abweichungen der Netz- spannung vom Nennwert dürfen die in den • Gegen Wiedereinschalten sichern technischen Daten angegebenen Toleranz- • Spannungsfreiheit feststellen grenzen nicht überschreiten, andernfalls sind •... -
Seite 5: Inhaltsverzeichnis
04/05 AWB1230-1572D Inhalt Zu diesem Handbuch Zielgruppe Weitere Handbücher Lesekonventionen DeviceNet-Anbindung Systemübersicht Funktionsumfang DeviceNet-Interface in Betrieb nehmen Unterstützte Messages – Datenaustausch über I/O Messages – Datenzugriff über Explicit Messages – Daten schreiben – Daten lesen – Aktualisierung der Prozessdaten – Diagnosedaten des Leistungsschalters auslesen 18 –... - Seite 6 04/05 AWB1230-1572D Inhalt Versionsstand Funktionszuweisung DMI Anzeigezuweisung DMI Codierung der Spracheinstellung Codierung der DMI-Optionen Funktions-Schalter und Datensatz-Nr.
-
Seite 7: Zu Diesem Handbuch
Ingenieure. Es werden fundierte Kenntnisse zum Feldbus DeviceNet und zur Programmierung einer DeviceNet-Mastersteuerung vorausgesetzt. Außerdem sollten Sie mit der Handhabung des Steuerelais easy und des Kommunikations-Systems NZM-XDMI612 vertraut sein. Weitere Handbücher Grundsätzlich gelten die Bedienhandbücher zu: • „Kommunikations-System Leistungsschalter“... - Seite 8 04/05 AWB1230-1572D Zu diesem Handbuch In diesem Handbuch werden Abkürzungen und Symbole eingesetzt, die folgende Bedeutung haben: Anlagenschutz Elektronisch Anlagenschutz Elektronisch, Fest eingestellt Data Management Interface Hexadezimal (Zahlensystem mit der Basis 16) Identifier Motorschutz Elektronisch MS-LED Modul-Status-LED NS-LED Network-Status-LED Leistungsschalter allgemein Kurzschlussschutz Elektronisch (Short circuit) Vollschutz Elektronisch Vollschutz Elektronisch, Fest eingestellt...
-
Seite 9: Devicenet-Anbindung
04/05 AWB1230-1572D DeviceNet-Anbindung In diesem Handbuch ist der Datenaustausch zwischen dem Leistungsschalter NZM mit DMI und einem DeviceNet- System beschrieben. Als Interface wird dabei das Kommuni- kationsmodul EASY222-DN verwendet, das einige Funkti- onen speziell für den Betrieb mit dem DMI zur Verfügung stellt. -
Seite 10: Systemübersicht
04/05 AWB1230-1572D DeviceNet-Anbindung Systemübersicht Das Kommunikationsmodul EASY222-DN wurde für Auto- matisierungsaufgaben mit dem Feldbus DeviceNet entwickelt. Abbildung 1: Einbindung EASY222-DN im DeviceNet a Masterbereich, SPS (z. B.: SLC 500) oder PC mit CAN-Karte b Slave-Bereich z. B.: DMI oder Steuerrelais easy mit DeviceNet- Anbindung c Leistungsschalter-Bereich... -
Seite 11: Funktionsumfang
04/05 AWB1230-1572D Funktionsumfang Funktionsumfang EASY222-DN unterstützt die I/O Messages und Explicit Messages der vordefinierten Master/Slave Verbindungsein- stellung. EASY222-DN ermöglicht im Zusammenspiel mit dem DMI folgende Funktionen: • Abfragen des NZM-Status und der DMI-Eingänge über I/O Messages a Abschnitt „Abfragen NZM-Status und DMI- Eingänge“, Seite 9, •... -
Seite 12: Devicenet-Interface In Betrieb Nehmen
04/05 AWB1230-1572D DeviceNet-Anbindung DeviceNet-Interface in Detaillierte Informationen zur Installation und zum Aufbau Betrieb nehmen des EASY222-DN finden Sie a AWB2528-1427D, Kapitel 1 und 2. Zur Inbetriebnahme des Interfaces EASY222-DN sind folgende Schritte erforderlich: Verbinden Sie das EASY222-DN über den Verbindungs- stecker „EASY-Link“... -
Seite 13: Unterstützte Messages
04/05 AWB1230-1572D Unterstützte Messages Unterstützte Messages Datenaustausch über I/O Messages Der Austausch von Prozessdaten erfolgt im DeviceNet mit Hilfe von I/O Messages. Über die I/O Messages können Sie die wichtigsten Zustands- daten des Leistungsschalters schnell abrufen bzw. die Ausgänge des DMI ändern. Bevor Daten über I/O Messages abgefragt bzw. - Seite 14 04/05 AWB1230-1572D DeviceNet-Anbindung Byte 1: Bedeutung Überlast 1 Input 2 Input 3 /Rechtslauf Einschaltbereit Status NZM Position NZM 1) Ohne Motorstarter-Funktion. 2) Bei Wendestarter. Byte 2: Bedeutung Lastwarnung Auslösegrund Input 0 reserviert Sammelwarnung Input 1 /Linkslauf oder EIN/AUS Die Inputs 0 bis 3 des DMI sind frei mit 24 V Signalen belegbar. 1) Ohne Motorstarter-Funktion.
- Seite 15 04/05 AWB1230-1572D Unterstützte Messages Erläuterung der Daten Auslösegrund Gibt die Ursache einer momentan anstehenden Auslösung an. keine Auslösung Trip I Trip I Trip I Trip I Trip Com oder Trip Temp (Detail über Diagnose abfragbar) Überstrom N-Leiter Einschaltbereit Der Leistungsschalter ist ausgeschaltet (nicht ausgelöst!) Input 0 bis 5 Zustand der digitalen Eingänge am DMI Lastwarnung...
- Seite 16 04/05 AWB1230-1572D DeviceNet-Anbindung Setzen der DMI-Ausgänge Über I/O Messages können die Ausgänge des DMI direkt gesteuert werden. Übertragen werden 3 Datenbyte, die wie folgt belegt sind: Byte 0: immer 14 Byte 1: Bedeutung Output 4 Output 3/reserviert Output 2/reserviert Output 1/Linkslauf Output 0 /EIN /Rechtslauf...
-
Seite 17: Datenzugriff Über Explicit Messages
04/05 AWB1230-1572D Unterstützte Messages Bedeutung reserviert reserviert Die Outputs 0 bis 3 des DMI sind abhängig von der gewählten Motorstarter-Funktion frei beschreibbar. Für die Outputs 4 und 5 ist wählbar, ob sie ebenfalls frei ansprechbar sind („Fernantriebs-Modus“ = „1“), oder über „Leistungsschalter betätigen“... - Seite 18 04/05 AWB1230-1572D DeviceNet-Anbindung Die genaue Beschreibung der einzelnen Objekte finden Sie a AWB2528-1427D, Kapitel 4. Tabelle 1: Übersicht der unterstützten Objekte Objekt Class ID Instance ID Attribute ID Bemerkung [hex] [hex] [hex] Managementobjekte Identity Object 01 bis 07; a AWB2528-1427 9,0 A Message Router –...
- Seite 19 04/05 AWB1230-1572D Unterstützte Messages Im Folgenden wird nur noch die Nutzung des easy Object zur Abfrage und Eingabe der NZM- und DMI-Daten beschrieben. Durch Verwendung des easy Object können alle Daten des Leistungsschalters oder des DMI abgerufen oder geändert werden. Dazu wird das easy Object mit Class ID: 64 Instance ID 01 und Service Code: 32 verwendet.
-
Seite 20: Daten Schreiben
04/05 AWB1230-1572D DeviceNet-Anbindung Daten schreiben Mit Hilfe des easy Object und der a Tabelle 1 beschrie- benen Kommandocodes kann pro DeviceNet-Telegramm ein Byte zum EASY222-DN geschrieben werden. Das Telegramm hat dabei folgenden Inhalt: Class ID: Instance ID: Attribut: Service Code: (erweiterter Zugriff) 1. -
Seite 21: Aktualisierung Der Prozessdaten
04/05 AWB1230-1572D Unterstützte Messages Aktualisierung der Prozessdaten Daten, die der DeviceNet-Master sendet, werden sofort an das DMI oder weiter an den Leistungsschalter weitergeleitet. In umgekehrter Richtung, also vom DMI zum DeviceNet- Master, werden die Daten des Leistungsschalters und des DMI gepuffert, so dass immer ein in sich konsistenter Daten- satz zur Verfügung steht. -
Seite 22: Diagnosedaten Des Leistungsschalters Auslesen
04/05 AWB1230-1572D DeviceNet-Anbindung Start Erster Zugriff: Adresse 4 lesen Daten in Übergangspuffer bringen gewünschte Daten Erstmaliges Lesen der Daten auslesen Folgende Zugriffe: Adresse 4 lesen Aktualisieren der Daten gewünschte Daten auslesen Diagnosedaten des Leistungsschalters auslesen Diagnosedaten stellen einen Sonderfall dar. Mehrere Daten- sätze teilen sich dabei einen Adressbereich. -
Seite 23: Leistungsschalterspezifische Kommandos
04/05 AWB1230-1572D Unterstützte Messages Leistungsschalterspezifische Kommandos Über die Adresse „00“ im Speicherbereich des DMI können auch verschiedene NZM-spezifische Kommandos übermittelt werden. Dazu wird der gewünschte Kommandocode auf diese Adresse geschrieben. Die Kommandocodes finden Sie a Tabelle 5, Seite 29. Sie umfassen: •... - Seite 24 04/05 AWB1230-1572D...
-
Seite 25: Daten
04/05 AWB1230-1572D Daten Daten mit einer Breite von mehr als 1 Byte sind in folgender Form abgelegt: • L-Byte auf niederwertiger Adresse, • H-Byte auf höherwertiger Adresse. Lesen von Leistungs- schalter-Daten Tabelle 3: Adresslage der Eingangsdaten Adresse Datenart Datum Wert Einheit/ Bezug Kommunikation... - Seite 26 04/05 AWB1230-1572D Daten Adresse Datenart Datum Wert Einheit/ Bezug Ströme : effektiver Phasenstrom L1 0 bis 65 535 eff1 : effektiver Phasenstrom L2, eff2 bezogen auf I : effektiver Phasenstrom L3, eff3 bezogen auf I : effektiver Nullleiterstrom, effN bezogen auf I Maximalstrom aller Phasen : effektiver Fehlerstrom dn eff...
- Seite 27 04/05 AWB1230-1572D Lesen von Leistungsschalter- Daten Adresse Datenart Datum Wert Einheit/ Bezug Gerät Seriennummer LSB 0 bis 2 – Seriennummer MSB Leistungsschalter-Typ a Seite 39 Leistungsschalter- a Seite 40 Funktion (IEC, (UL/CSA) (nur für UL/CSA-Geräte) 0 bis 1600 nenn Software- Version NZM a Seite 41 Hardware Modul (nicht unter- –...
- Seite 28 04/05 AWB1230-1572D Daten Adresse Datenart Datum Wert Einheit/ Bezug DMI-Mode Schaltelem 1 = Taster, – 0 = Schalter Umschaltzeit 0 bis 99900 (in 100er Schritten) Display-Mode Display Zeile 1 a Seite 43 – Display Zeile 2 Display Zeile 3 Display Zeile 4 Display Zeile 5 Display Zeile 6 DMI-Parameter...
- Seite 29 04/05 AWB1230-1572D Lesen von Leistungsschalter- Daten Adresse Datenart Datum Wert Einheit/ Bezug Betriebsstunden- Betriebsstunden NZM LSB 0 bis 2 Stunden zähler Betriebsstunden NZM MSB Betriebsstunden DMI LSB 0 bis 2 Betriebsstunden NZM MSB Diagnose Status-Byte 0 a Seite 32 – Status-Byte 1 Status-Byte 2 Status-Byte 3...
- Seite 30 04/05 AWB1230-1572D Daten Adresse Datenart Datum Wert Einheit/ Bezug Diagnose Monat 1 bis 12 Monat Jahr (ab Jahr 2000) 4 bis 255 Jahr Schaltspiele 0 bis 65535 – 1) Ist an dieser Stelle der Code für eine Motorstarter-Funktion eingetragen, gibt er gleichzeitig auch die Betriebsart des DMI an.
-
Seite 31: Schreiben Von Leistungsschalter-Daten
04/05 AWB1230-1572D Schreiben von Leistungs- schalter-Daten Schreiben von Leistungs- schalter-Daten Tabelle 4: Adresslage der Ausgangsdaten Adresse Datenart Datum Wert Einheit/ Bezug Kommuni- Kommando a Seite 29 – kation reserviert – Parameter a Seite 34 – a Seite 35 und Seite 36 a Seite 38 a Seite 37 a Seite 38... - Seite 32 04/05 AWB1230-1572D Daten Adresse Datenart Datum Wert Einheit/ Bezug DMI-Mode Output Q0 Mode a Seite 42 – Output Q1 Mode Output Q2Mode Output Q3 Mode Output Q4 Mode Output Q5 Mode Schaltelem 1 = Taster, 0 = Schalter Umschaltzeit 0 bis 999 100 ms Display-Mode Display Zeile 1...
-
Seite 33: Leistungsschalterspezifische Kommandos
04/05 AWB1230-1572D Leistungsschalterspezifische Kommandos Leistungsschalterspezifi- Über die Adresse 0 des DMI-Datenfeldes (a Tabelle 3, sche Kommandos Seite 21 und Tabelle 4, Seite 27) können auch NZM-spezifi- sche Kommandos übergeben werden. Folgende Kommandos stehen zur Verfügung: Tabelle 5: Leistungsschalter-Kommandos über PROFIBUS-DP Code Kommando Funktion... - Seite 34 04/05 AWB1230-1572D Daten Code Kommando Funktion Diagnosedatensatz 6 Liest die Daten des älteren gespeicherten Diag- auslesen noseereignisses aus Diagnosedatensatz 7 auslesen Diagnosedatensatz 8 auslesen Diagnosedatensatz 9 Liest die Daten des ältesten gespeicherten auslesen Diagnoseereignisses aus Quittierung Anlaufstopp Quittiert bei aktivem Anlaufstopp die Serien- nummer des NZM und übernimmt sie dadurch als neue gültige Seriennummer zur Überprüfung des Anlaufstopps...
-
Seite 35: Kommunikationsstatus Leistungsschalter
04/05 AWB1230-1572D Kommunikationsstatus Leis- tungsschalter Kommunikationsstatus Leistungsschalter Tabelle 6: Status Leistungsschalter-Kommunikation Byte 0 B it 0 „1“ wenn Leistungsschalter mit neuer Seriennummer erkannt wurde und der Anlaufstopp aktiv ist. „0“ sonst Bit 1 „1“ wenn Parameter von DMI und LS nicht übereinstimmen „0“... - Seite 36 04/05 AWB1230-1572D Daten Tabelle 7: Status Leistungsschalter Byte 0 Auslösebedingungen Bit 0 Trip I : Kurzschluss ² Bit 1 Trip I²t (wenn I t-Funktion gewählt): Überlast variabel kurzzeitverzögert ² Trip I (wenn I t-Funktion nicht gewählt): Überlast konstant kurzzeit- verzögert Bit 2 Trip I : Überlast, variabel langzeitverzögert...
- Seite 37 04/05 AWB1230-1572D Kommunikationsstatus Leis- tungsschalter Byte 3 Auslösende Phase Bit 0 Auslösung durch L1 Bit 1 Auslösung durch L2 Bit 2 Auslösung durch L3 Bit 3 Auslösung durch N Bit 4 reserviert Bit 5 reserviert Bit 6 reserviert Bit 7 reserviert Byte 4 Alarmgebende Phase...
-
Seite 38: Einstellungen I
04/05 AWB1230-1572D Daten Parameter Leistungs- Einstellungen I und I schalter Wert 0,5 x I 0,2 x I 0,55 x I 0,3 x I 0,6 x I 0,4 x I 0,65 x I 0,5 x I 0,7 x I 0,6 x I 0,75 x I 0,7 x I 0,8 x I... -
Seite 39: Parameter Leistungsschalter
04/05 AWB1230-1572D Parameter Leistungsschalter Einstellungen I für ZM2-... und ZM4-... Wert ZM2-AE ZM2-ME ZM4-AE ZM4-ME ZM2-AEF-NA ZM2-SE-CNA ZM4-AE-NA ZM4-SE-CNA ZM2-VE ZM4-AEF-NA ZM2-VE-NA ZM4-VE ZM2-VEF-NA ZM4-VE-NA ZM4-VEF-NA 2 x I 2 x I 2 x I 2 x I 3 x I 3 x I 3 x I 3 x I... -
Seite 40: Einstellungen I Für Zm3
04/05 AWB1230-1572D Daten Einstellungen I für ZM3-... Wert ZM3-AE-250,-400 ZM3-AE-630 ZM3-ME-220,-350,-500 ZM3-AE-250,-400-NA ZM3-AE-600-NA ZM3-SE-220,-350-CNA ZM3-AEF-250...400-NA ZM3-AEF-450,-550-NA ZM3-VE-250,-400 ZM3-AEF-600-NA ZM3-VE-250,-400-NA ZM3-VE-600,-630-NA ZM3-VEF-250...400-NA ZM3-VEF-450,-550-NA ZM3-VEF-600-NA 2 x I 2 x I 2 x I 3 x I 2,5 x I 3 x I 4 x I 3 x I 4 x I... -
Seite 41: Einstellungen I Sd
04/05 AWB1230-1572D Parameter Leistungsschalter Einstellungen I Wert ZM3-VE-630 alle anderen ZM3-VE-250...400 A-NA ZM3-VEF-250...400 A-NA ZM3-VE-450...600-NA ZM3-VEF-450...600-NA 1,5 x I 2 x I 2 x I 3 x I 2,5 x I 4 x I 3 x I 5 x I 3,5 x I 6 x I 4 x I... -
Seite 42: Einstellungen T
04/05 AWB1230-1572D Daten Einstellungen T Wert [ms] [ms] ohne Bimetall 1000 1000... -
Seite 43: Identifikation Leistungsschalter
04/05 AWB1230-1572D Identifikation Leistungs- schalter Identifikation Leistungs- Wert Bezug Codie- Ströme Bau- schalter rung größe Bit 0 bis Wandler 0000 Bit 3 0001 0010 0011 0100 0101 0110 0111 1000 1001 1000 1010 1250 1011 1600 Bit 4 und Baugröße BG 2 –... -
Seite 44: Funktionalität Leistungsschalter
04/05 AWB1230-1572D Daten Funktionalität Leistungs- Tabelle 8: IEC-Geräte schalter Funktion Wert Leistungs- schalter-Typ Bit 0 N-Leiter 60 % 100 % Bit 1 N-Überlast ohne N-Überlast mit N-Überlast Bit 2 Polzahl 3-polig 4-polig Bit 3 und NZM...-AE Bit 4 NZM...-ME NZM...-VE reserviert Bit 5 Gerät... -
Seite 45: Versionsstand
04/05 AWB1230-1572D Versionsstand Achtung! Bei UL/CSA-Geräten der Typen -AEF, -VEF und -SE wird im Identifikationsbyte nur der Typ des eingesetzten Wandlers angegeben. Der Nennstrom ist im Klartext in I einge- nenn tragen (Bytes 8+9 in Datensatz 0). Die Typanzeige setzt sich zusammen aus Typcode + I nenn z. -
Seite 46: Funktionszuweisung Dmi
04/05 AWB1230-1572D Daten Funktionszuweisung DMI Tabelle 11: Funktionszuweisung für die Ausgänge des DMI Wert Funktion Trip I Trip I Trip I Trip I Trip I Übertemperatur 1 Überlast 1 Überlast 2 Lastwarnung Asymmetrie Parameter Trip Alarm Motorschutz aktiv Direktstarter (nur für Q0) Wendestarter (nur für Q0, Q1) Stern-Dreieck-Starter (nur für Q0, Q2, Q3) -
Seite 47: Anzeigezuweisung Dmi
04/05 AWB1230-1572D Anzeigezuweisung DMI Anzeigezuweisung DMI Tabelle 12: Anzeigezuweisung für das DMI-Display Wert Anzeige leer 1eff 2eff 3eff neff dneff Motorfunktion (nur bei Motorstarter- Funktion mit ME-Typen) Motor-Status (nur bei Motorstarter- Funktion mit ME-Typen) Zeit Datum... -
Seite 48: Codierung Der Spracheinstellung
04/05 AWB1230-1572D Daten Codierung der Sprach- Wert Sprache einstellung Deutsch Englisch Französisch Italienisch Spanisch Codierung der DMI- Wert Bedeutung Optionen Absolutwertanzeige (0 = AUS, 1 = EIN) Eingang 0 zur Quittierung (0 = NEIN, 1 = JA) Anlaufstopp aktiviert (0 = NEIN, 1 = JA) reserviert Funktions-Schalter und Bit 0...
