04/05 AWB1230-1572D

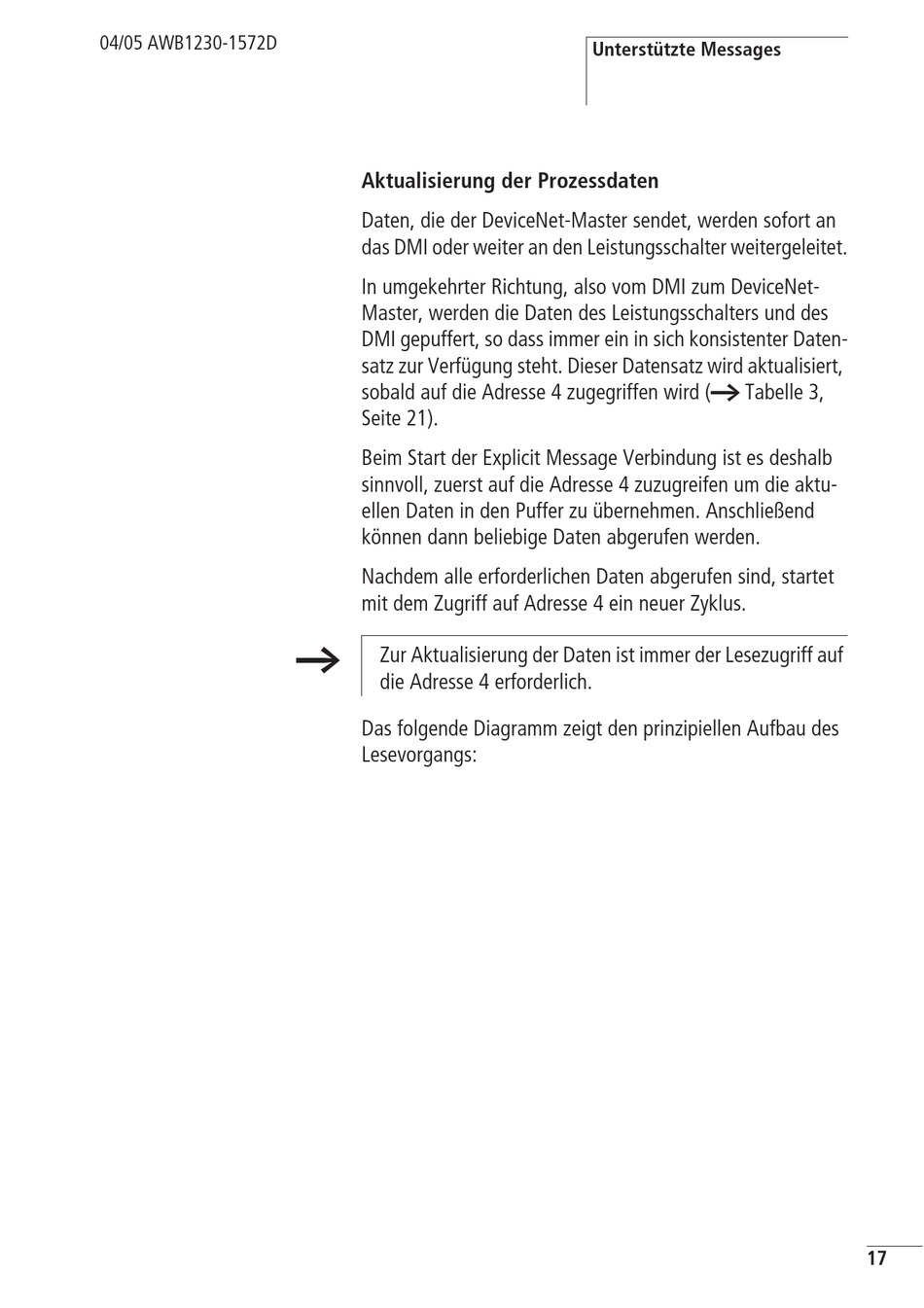

Aktualisierung der Prozessdaten
Daten, die der DeviceNet-Master sendet, werden sofort an
das DMI oder weiter an den Leistungsschalter weitergeleitet.
In umgekehrter Richtung, also vom DMI zum DeviceNet-
Master, werden die Daten des Leistungsschalters und des
DMI gepuffert, so dass immer ein in sich konsistenter Daten-
satz zur Verfügung steht. Dieser Datensatz wird aktualisiert,
sobald auf die Adresse 4 zugegriffen wird (a Tabelle 3,
Seite 21).
Beim Start der Explicit Message Verbindung ist es deshalb
sinnvoll, zuerst auf die Adresse 4 zuzugreifen um die aktu-
ellen Daten in den Puffer zu übernehmen. Anschließend
können dann beliebige Daten abgerufen werden.
Nachdem alle erforderlichen Daten abgerufen sind, startet
mit dem Zugriff auf Adresse 4 ein neuer Zyklus.
h
Zur Aktualisierung der Daten ist immer der Lesezugriff auf
die Adresse 4 erforderlich.
Das folgende Diagramm zeigt den prinzipiellen Aufbau des
Lesevorgangs:
Unterstützte Messages
17
