Bayside CALYPSO Installationsanleitung Seite 41

Calypso Installation Instructions

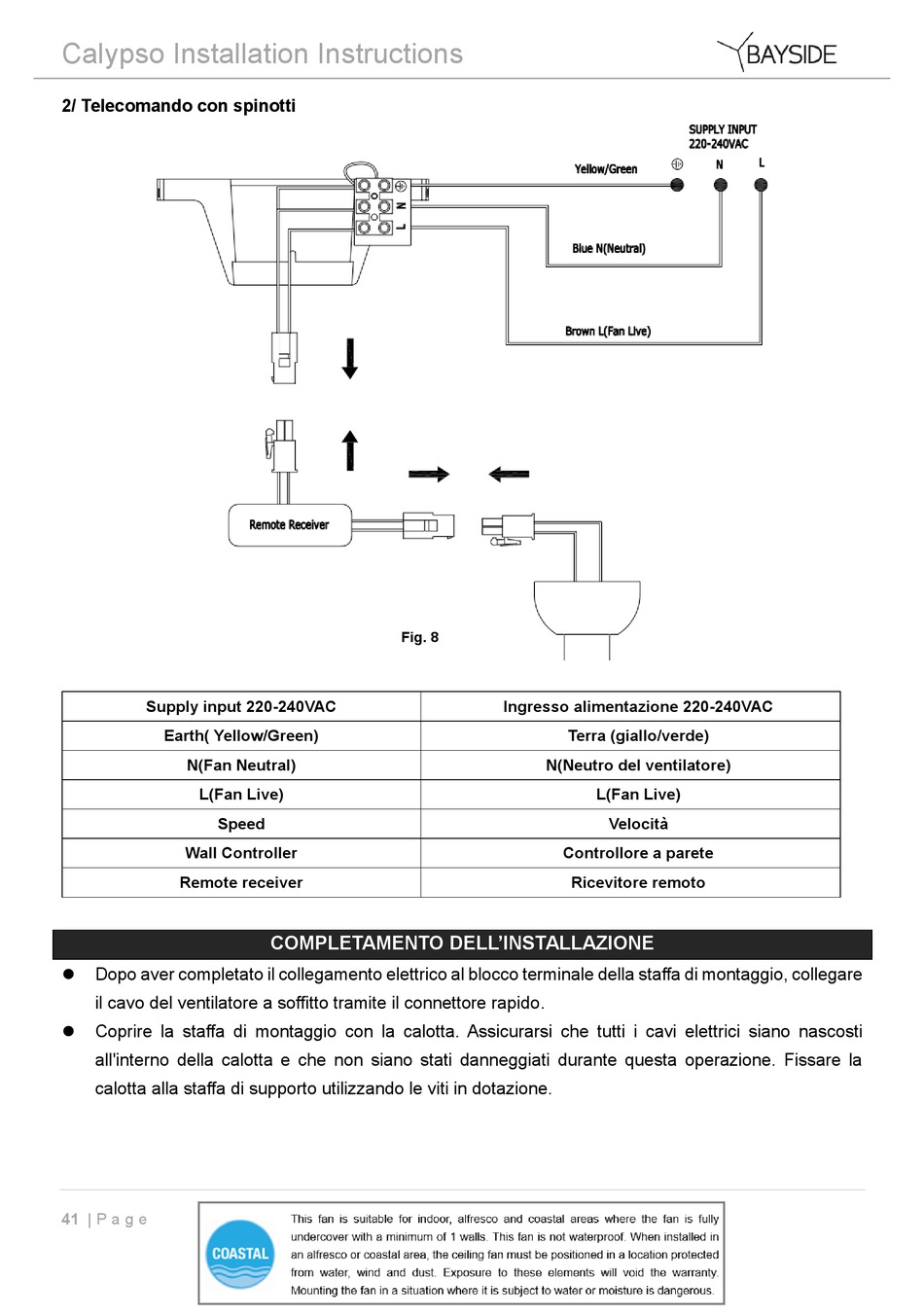

2/ Telecomando con spinotti
Supply input 220-240VAC
Earth( Yellow/Green)
N(Fan Neutral)
L(Fan Live)
Speed
Wall Controller
Remote receiver
Dopo aver completato il collegamento elettrico al blocco terminale della staffa di montaggio, collegare
⚫
il cavo del ventilatore a soffitto tramite il connettore rapido.
⚫ Coprire la staffa di montaggio con la calotta. Assicurarsi che tutti i cavi elettrici siano nascosti
all'interno della calotta e che non siano stati danneggiati durante questa operazione. Fissare la
calotta alla staffa di supporto utilizzando le viti in dotazione.
41 | P a g e
Fig. 8
COMPLETAMENTO DELL'INSTALLAZIONE
Ingresso alimentazione 220-240VAC
Terra (giallo/verde)
N(Neutro del ventilatore)
L(Fan Live)
Velocità
Controllore a parete
Ricevitore remoto
