Bayside CALYPSO Installationsanleitung Seite 33

Calypso Installation Instructions

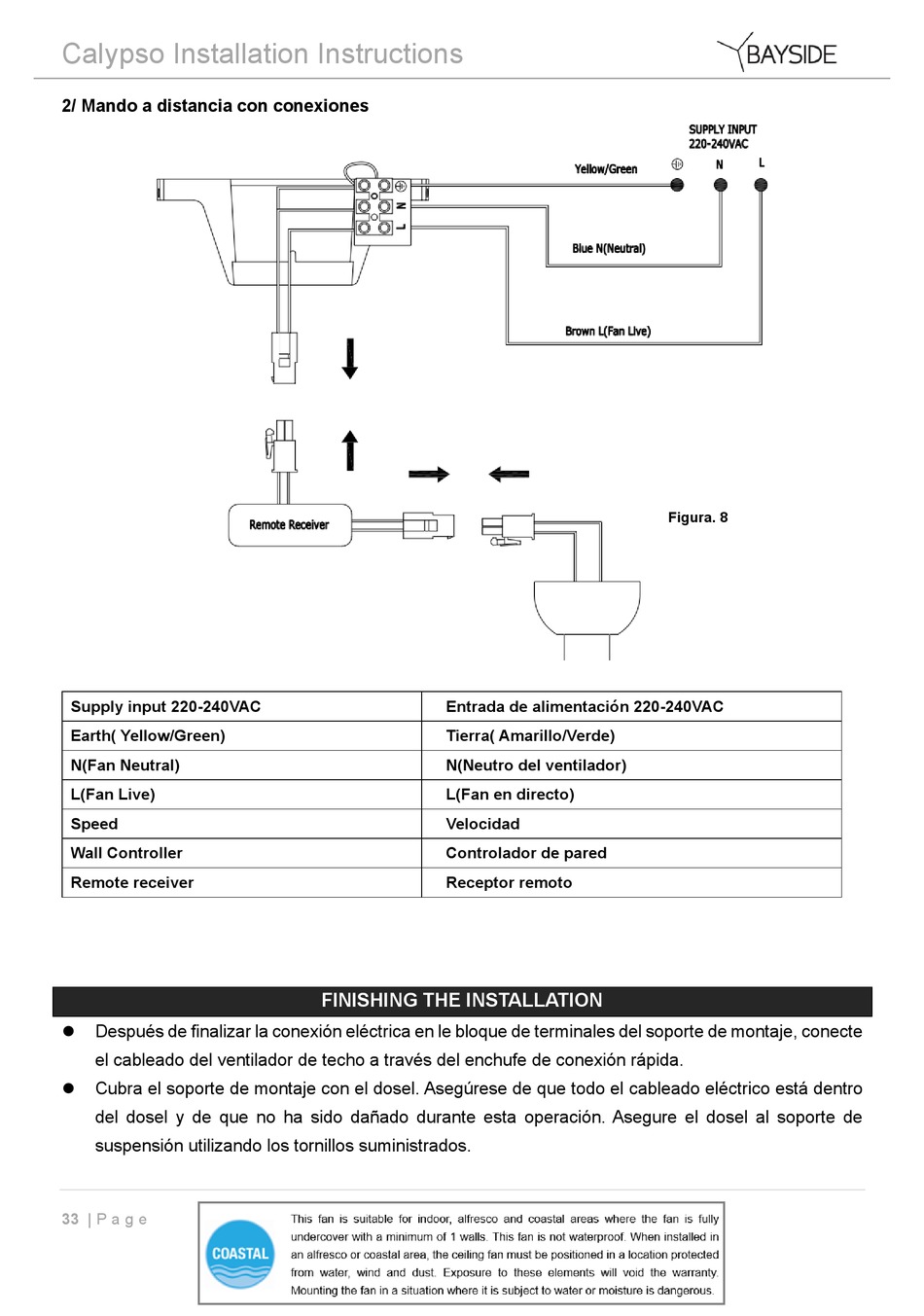

2/ Mando a distancia con conexiones
Supply input 220-240VAC
Earth( Yellow/Green)
N(Fan Neutral)
L(Fan Live)
Speed
Wall Controller
Remote receiver
⚫ Después de finalizar la conexión eléctrica en le bloque de terminales del soporte de montaje, conecte
el cableado del ventilador de techo a través del enchufe de conexión rápida.
⚫ Cubra el soporte de montaje con el dosel. Asegúrese de que todo el cableado eléctrico está dentro
del dosel y de que no ha sido dañado durante esta operación. Asegure el dosel al soporte de
suspensión utilizando los tornillos suministrados.
33 | P a g e
Entrada de alimentación 220-240VAC
Tierra( Amarillo/Verde)
N(Neutro del ventilador)
L(Fan en directo)
Velocidad
Controlador de pared
Receptor remoto
FINISHING THE INSTALLATION
Figura. 8
