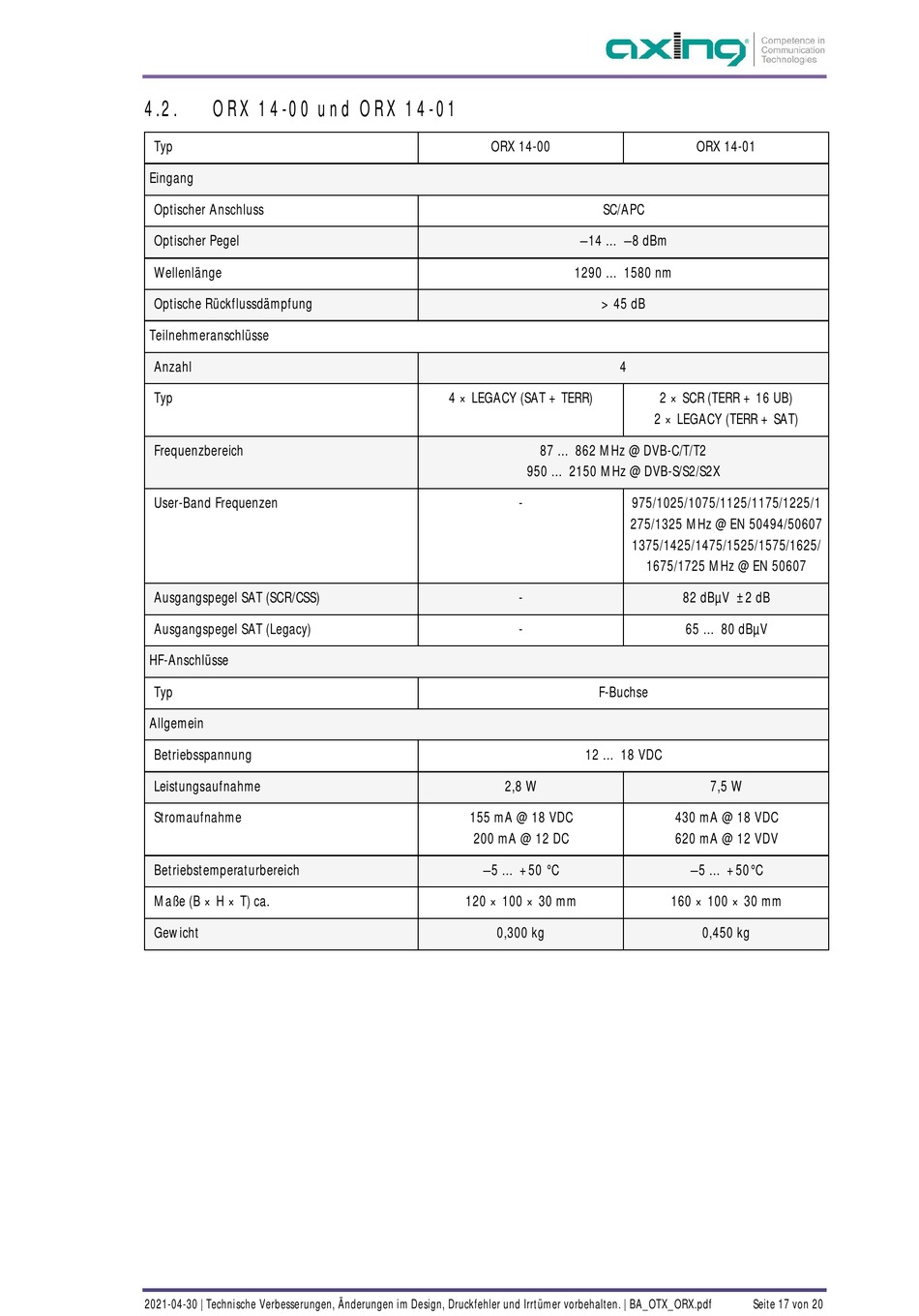

4.2. ORX 14-00 und ORX 14-01
Typ
Eingang
Optischer Anschluss
Optischer Pegel
Wellenlänge
Optische Rückflussdämpfung
Teilnehmeranschlüsse
Anzahl
Typ
Frequenzbereich
User-Band Frequenzen
Ausgangspegel SAT (SCR/CSS)
Ausgangspegel SAT (Legacy)
HF-Anschlüsse
Typ
Allgemein
Betriebsspannung
Leistungsaufnahme
Stromaufnahme
Betriebstemperaturbereich
Maße (B × H × T) ca.
Gewicht
2021-04-30 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | BA_OTX_ORX.pdf
ORX 14-00
SC/APC
−14 ... −8 dBm
1290 ... 1580 nm
> 45 dB
4
4 × LEGACY (SAT + TERR)
87 ... 862 MHz @ DVB-C/T/T2
950 ... 2150 MHz @ DVB-S/S2/S2X
-
-
-
F-Buchse
12 ... 18 VDC
2,8 W
155 mA @ 18 VDC
200 mA @ 12 DC
−5 ... +50 °C
120 × 100 × 30 mm
0,300 kg
ORX 14-01
2 × SCR (TERR + 16 UB)
2 × LEGACY (TERR + SAT)
975/1025/1075/1125/1175/1225/1
275/1325 MHz @ EN 50494/50607
1375/1425/1475/1525/1575/1625/
1675/1725 MHz @ EN 50607
82 dBµV ±2 dB
65 ... 80 dBµV
7,5 W
430 mA @ 18 VDC
620 mA @ 12 VDV
−5 ... +50°C
160 × 100 × 30 mm
0,450 kg
