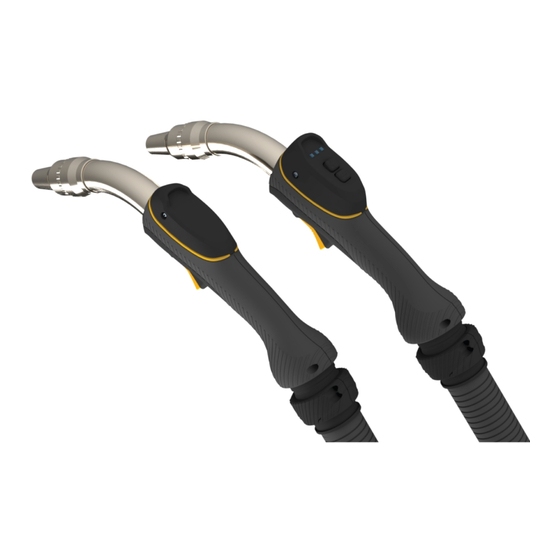

ESAB FE MINI 200 CX Betriebsanweisung
Rauchabsaugbrenner
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für ESAB FE MINI 200 CX
Inhaltszusammenfassung für ESAB FE MINI 200 CX
- Seite 1 Rauchabsaugbrenner Betriebsanweisung 0448 338 001 DE 20240701...
-
Seite 4: Inhaltsverzeichnis
......................LED-Anzeigen ....................AUSTAUSCHANWEISUNGEN ....................... Düse austauschen ..................Kontaktspitze austauschen ..................Spitzenadapter austauschen ..................... Drahtleiter austauschen ............................. SERVICE ...................... Wartungsverfahren ........................FEHLERBEHEBUNG ...................... ERSATZTEILBESTELLUNG ..........................BESTELLNUMMERN .............................. ZUBEHÖR ..........................VERSCHLEISSTEILE 0448 338 001 - 4 - © ESAB AB 2024... -
Seite 5: Sicherheit
Sie alle Kennzeichnungen, die Sicherheitsroutinen des Arbeitgebers und die Sicherheitsdatenblätter (SDBs). Sicherheitsvorkehrungen Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. Neben den standardmäßigen Bestimmungen für den Arbeitsplatz sind die folgenden Empfehlungen zu beachten. - Seite 6 Filterlinse. Tragen Sie Schutzkleidung. • Schützen Sie Anwesende durch entsprechende Abschirmungen oder Vorhänge. GERÄUSCHPEGEL – Übermäßige Geräuschpegel können Gehörschäden verursachen. Schützen Sie Ihre Ohren. Tragen Sie Ohrenschützer oder einen anderen Gehörschutz. 0448 338 001 - 6 - © ESAB AB 2024...
- Seite 7 Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. ESAB bietet ein Sortiment an Schweißzubehör und persönlicher Schutzausrüstung zum Erwerb an. Bestellinformationen erhalten Sie von einem örtlichen ESAB-Händler oder auf unserer Website. 0448 338 001 - 7 -...
-
Seite 8: Einführung
Dämpfe sofort abgesaugt werden. Der FE-Schweißbrenner ist in einer gas- und wassergekühlten Ausführung erhältlich. Ausrüstung Lieferumfang des Schweißbrenners: • Kontaktspitze, 1,0 mm für FE Mini 200/250/320w • Kontaktspitze, 1,2 mm für FE 300/400w • Gasflussmesser • Düsenreinigungsbürste • Multiwerkzeug 0448 338 001 - 8 - © ESAB AB 2024... -
Seite 9: Technische Daten
0,8–1,2 mm 0,8–1,6 mm Absaugrate 55–60 m 55–60 m 55–60 m 55–60 m 55–60 m Unterdruckrate (Brennerlänge 4 m) 56 m 10,5 kPa 10,5 kPa 10,5 kPa 9,5 kPa 9,5 kPa 60 m 11,5 kPa 11,5 kPa 11,5 kPa 10,5 kPa 10,5 kPa Gasdurchflussm enge 15–16 l/min 15–16 l/min 15–16 l/min 16–18 l/min 16–18 l/min 0448 338 001 - 9 - © ESAB AB 2024... -
Seite 10: Installation
Wohnumgebung kann Funkstörungen verursachen. Der Benutzer muss entsprechende Vorkehrungen treffen. Brenner an der Schweißausrüstung anbringen 1) Den Brennerschlauch an den Schweißanschluss anschließen. 2) Den Schlauchanschluss befestigen. 3) Bei wassergekühlten Brennern die Kühlanschlüsse anschließen. 0448 338 001 - 10 - © ESAB AB 2024... -
Seite 11: Y-Stück Anbringen
Y-Stück anbringen 1) Den Anschlussring vom Brenner abnehmen. 2) Den Absaugschlauchanschluss entfernen. 3) Das Y-Stück in die gewünschte Position bringen. 4) Den Absaugschlauchanschluss in die am besten geeignete Position drehen. 0448 338 001 - 11 - © ESAB AB 2024... -
Seite 12: Externen Absaugschlauch Anbringen
Externen Absaugschlauch anbringen 1) Das Y-Stück installieren, Details siehe Abschnitt 4.2 "Y-Stück anbringen", Seite 11. 2) Den externen Absaugschlauch an das Y-Stück anschließen. Bei speziellen FE-Adaptern diese in die Verriegelungsposition drehen. 0448 338 001 - 12 - © ESAB AB 2024... -
Seite 13: Betrieb
Sollwerte: • Für FE 300/400w: 16–18 l/min an der Düse • Für FE MINI 200/250/320w: 15–16 l/min an der Düse Die Funktion hängt von den Einstellungen der Schweißmaschine während des Betriebs ab. 0448 338 001 - 13 - © ESAB AB 2024... -
Seite 14: Fernregler
Die Brenner-Fernregler können auch konfiguriert werden, wenn keine Brenner-Fernregler mit dem System verbunden sind. Änderungen an der Konfiguration können direkte Auswirkungen auf den Brenner-Fernregler haben, wenn dieser verbunden und aktiv ist. 0448 338 001 - 14 - © ESAB AB 2024... -
Seite 15: Funktionsbeschreibung
Fehlercodes geben Auskunft darüber, dass während des Schweißens ein Fehler aufgetreten ist. Durch Fehler wird der Schweißvorgang gestoppt, und es muss eine Behebungsmaßnahme im System ergriffen werden. Wenn ein Fehler aufgetreten ist, leuchten alle LEDs rot. 0448 338 001 - 15 - © ESAB AB 2024... -
Seite 16: Austauschanweisungen
Die Schweißmaschine und die Absaugeinheit müssen abgeschaltet werden, bevor ein Teil des Brenners entfernt wird. 1) Die Düse vom Schweißbrenner lösen. 2) Die alte Kontaktspitze mit Hilfe des Multiwerkzeugs lösen. 3) Die neue Kontaktspitze befestigen. 0448 338 001 - 16 - © ESAB AB 2024... -
Seite 17: Spitzenadapter Austauschen
2) Den alten Spitzenadapter mit Hilfe des Multiwerkzeugs entfernen. 3) Den neuen Spitzenadapter mit Hilfe des Multiwerkzeugs befestigen. 4) Düse und Spitze wie unter Abschnitt 7.2 "Kontaktspitze austauschen", Seite 16 beschrieben wieder am Brenner anbringen. 0448 338 001 - 17 - © ESAB AB 2024... -
Seite 18: Drahtleiter Austauschen
Den Spitzenadapter verwenden, um die richtige Größe zu erhalten. 8) Den Spitzenadapter mit Hilfe des Multiwerkzeugs befestigen. 9) Düse und Spitze wie unter Abschnitt 7.2 "Kontaktspitze austauschen", Seite 16 beschrieben wieder am Brenner anbringen. 0448 338 001 - 18 - © ESAB AB 2024... -
Seite 19: Service
Abschnitt 7.1 "Düse austauschen", Seite 16 beschrieben entfernen. Die Öffnung mit der Düsenreinigungsbürste säubern. Jede Woche Den Schweißdraht wie unter Abschnitt 7.4 "Drahtleiter austauschen", Seite 18 beschrieben vom Brenner entfernen. Den Brenner innen mit Druckluft reinigen. 0448 338 001 - 19 - © ESAB AB 2024... -
Seite 20: Fehlerbehebung
Unzureichender Kühlwasserdurchfluss (bei Wasserkühlung). Kühlwasserleitungen sind blockiert (bei Wasserkühlung). Arbeitszyklus überschreitet den zulässigen Wert für den Kontaktspitze überhitzt Brenner. Kontaktspitze oder Spitzenadapter nicht ordnungsgemäß befestigt. Brenner ist von außen beschädigt. 0448 338 001 - 20 - © ESAB AB 2024... - Seite 21 Übermäßiger Verschleiß der Schweißdraht-Zufuhrwalzen. Falsche Schweißdraht-Zufuhrwalzen installiert. Düsenöffnung oder Kontaktspitze ist verschmutzt. Unzureichender Schutzgasmantel (Gasfluss). Porosität Schutzgasmantel wird durch Luftstrom gestört. Drahleitermutter nicht richtig angezogen. Es wurde ein falscher Drahtleiter eingesetzt. 0448 338 001 - 21 - © ESAB AB 2024...
-
Seite 22: Ersatzteilbestellung
Personen sicherstellen, dass das Produkt weiterhin den Vorgaben der oben genannten Standards entspricht. Ersatz- und Verschleißteile können über Ihren nächstgelegenen ESAB-Händler bestellt werden, siehe esab.com. Geben Sie bei einer Bestellung Produkttyp, Seriennummer, Bezeichnung und Ersatzteilnummer gemäß Ersatzteilliste an. Dadurch wird der Versand einfacher und sicherer gestaltet. -
Seite 23: Anhang
0700 027 022 Torch FE 400w 5 m 0700 027 030 Torch FE MINI 250 CX 0700 027 031 Torch FE MINI 250 CX 0700 027 032 Torch FE MINI 250 CX 0448 338 001 - 23 - © ESAB AB 2024... - Seite 24 Torch FE MINI 320w CX 0700 027 041 Torch FE MINI 320w CX 0700 027 042 Torch FE MINI 320w CX Technische Dokumentation steht im Internet zur Verfügung unter: www.esab.com 0448 338 001 - 24 - © ESAB AB 2024...
-
Seite 25: Zubehör
0700 027 136 Pistol grip 0700 027 137 Ball valve for suction hose 0700 027 132 Tool set (brush + wrench) 0700 027 135 Hose adapter for ESAB CarryVac 3 (51 mm hose) 0448 338 001 - 25 - © ESAB AB 2024... - Seite 26 Jig & tool protector, ceramic spray for nozzle and tip 0700 027 130 Airflow meter, mini, for FE MINI 200, -250 and -320w 0700 027 131 Airflow meter, for FE 300 and -400w 0448 338 001 - 26 - © ESAB AB 2024...
-
Seite 27: Verschleissteile
ANHANG VERSCHLEISSTEILE WARNUNG! FE-Teile niemals durch Standard-MIG-Teile ersetzen, da sich die FE-Teile unterscheiden. VORSICHT! Es müssen ESAB-Original-Verschleißteile verwendet werden. FE MINI 200/250/320w FE 300/400w Teil Art.-Nr.: Bezeichnung Art.-Nr.: Bezeichnung 0700 027 070 Kontaktspitze FE 0700 027 070 Kontaktspitze FE 0,8 mm 0,8 mm... - Seite 28 0700 025 818 0,8–1,0, Anthrazit, 0700 025 818 0,8–1,0, Anthrazit, 5 m 5 m 0700 025 819 1,2–1,6, Anthrazit, 3 m 0700 025 820 1,2–1,6, Anthrazit, 4 m 0700 025 821 1,2–1,6, Anthrazit, 5 m 0448 338 001 - 28 - © ESAB AB 2024...
- Seite 29 ANHANG 0448 338 001 - 29 - © ESAB AB 2024...
- Seite 30 Kontaktinformationen finden Sie unter http://esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 manuals.esab.com...
