Messen
Messprinzip und Messmethoden
Das Durchflussmessgerät ermöglicht die Messung der Flussgeschwindigkeit von Flüssigkeiten in
Rohren, ohne einen Eingriff in das Rohr vorzunehmen und ohne die Strömung im Rohr zu
beeinflussen.
Um die eingriffsfreie Messung zu ermöglichen, verwendet das PCE-TDS 200 zwei Sensoren, die
sowohl als Ultraschallsender als auch -empfänger arbeiten. Die Sensoren werden in einem
definierten Abstand von außen an der Rohrwandung angebracht. Um die Übertragung des
Ultraschalls zu ermöglichen, muss hierbei ein Koppelgel auf die Sensoren aufgebracht werden.
Beim Senden von Ultraschallsignalen mit der und gegen die Flussrichtung der Flüssigkeit
entstehen Laufzeitunterschiede, welche in die Flussgeschwindigkeit umgerechnet werden
können.

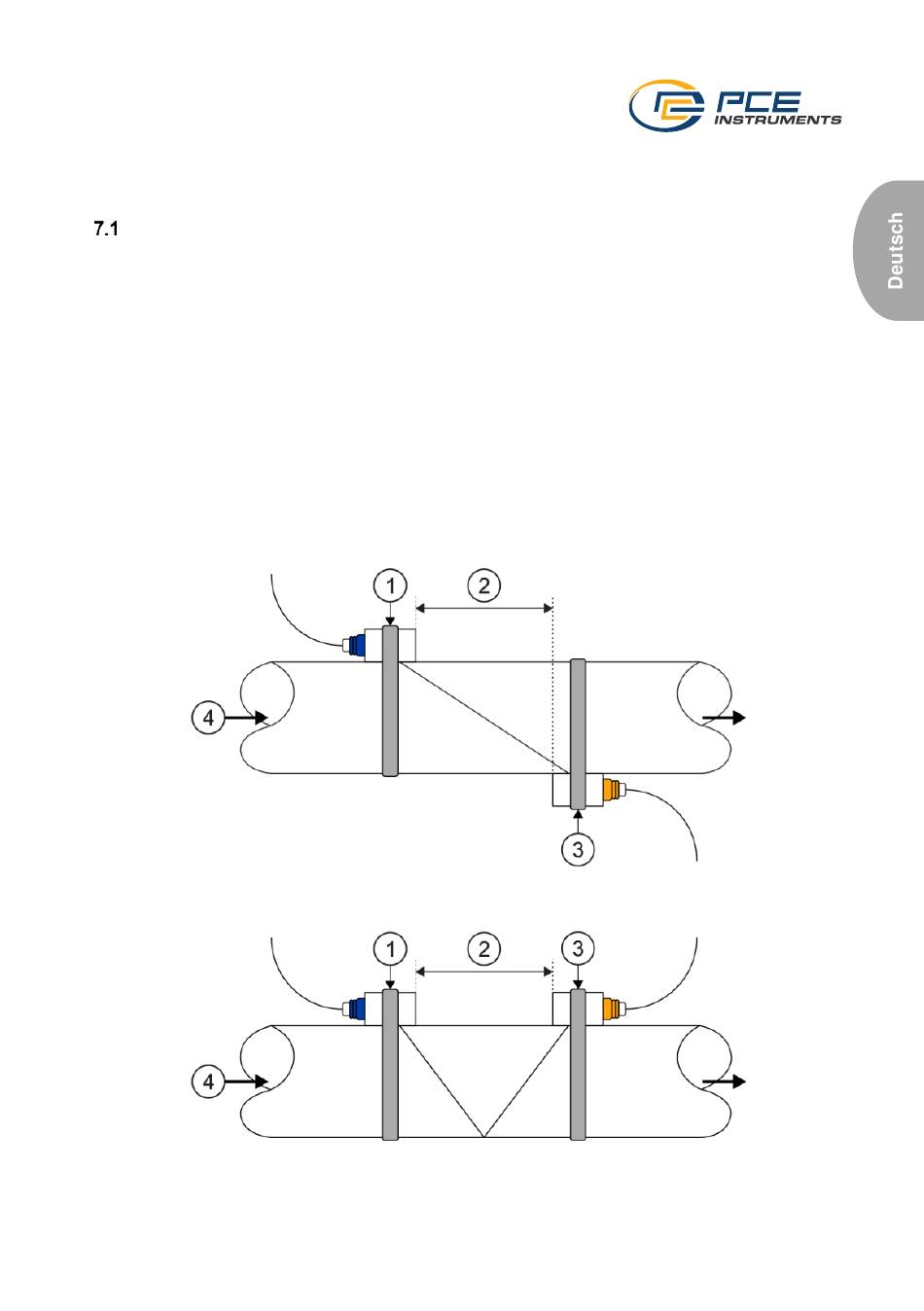

Die Sensoren können hierbei in vier unterschiedlichen Messmethoden montiert werden, die
nachfolgend dargestellt sind.
Z-Methode
V-Methode
