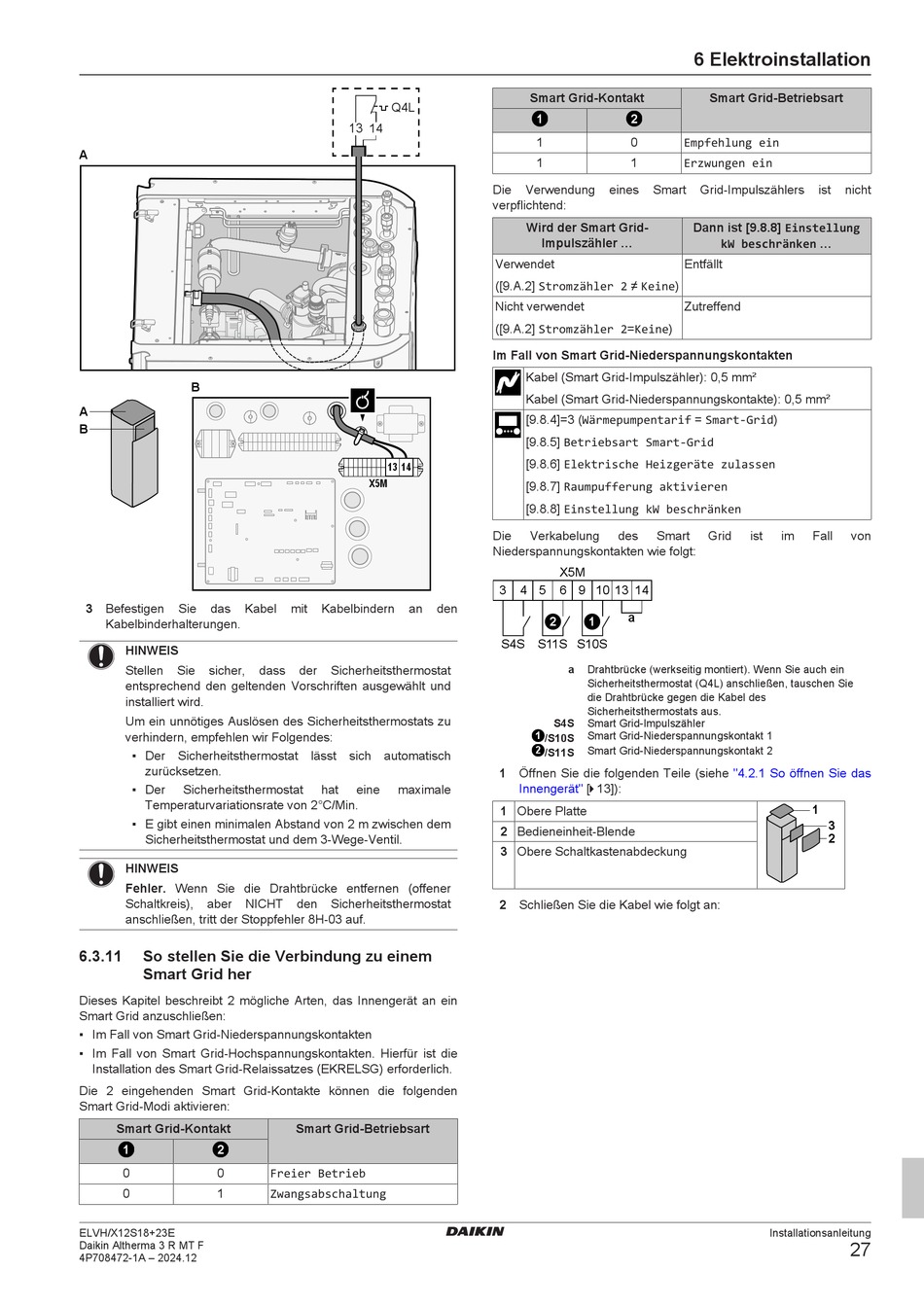

Daikin Altherma 3 R MT F ELVX-E6V Installationsanleitung Seite 27

A
B
A
B
3 Befestigen Sie das Kabel
Kabelbinderhalterungen.
HINWEIS
Stellen Sie sicher,
entsprechend den geltenden Vorschriften ausgewählt und
installiert wird.
Um ein unnötiges Auslösen des Sicherheitsthermostats zu
verhindern, empfehlen wir Folgendes:
▪ Der Sicherheitsthermostat lässt sich automatisch
zurücksetzen.
▪ Der Sicherheitsthermostat
Temperaturvariationsrate von 2°C/Min.
▪ E gibt einen minimalen Abstand von 2 m zwischen dem
Sicherheitsthermostat und dem 3-Wege-Ventil.
HINWEIS
Fehler. Wenn Sie die Drahtbrücke entfernen (offener
Schaltkreis), aber NICHT
anschließen, tritt der Stoppfehler 8H-03 auf.
6.3.11 So stellen Sie die Verbindung zu einem
Smart Grid her
Dieses Kapitel beschreibt 2 mögliche Arten, das Innengerät an ein
Smart Grid anzuschließen:
▪ Im Fall von Smart Grid-Niederspannungskontakten
▪ Im Fall von Smart Grid-Hochspannungskontakten. Hierfür ist die
Installation des Smart Grid-Relaissatzes (EKRELSG) erforderlich.
Die 2 eingehenden Smart Grid-Kontakte können die folgenden
Smart Grid-Modi aktivieren:
Smart Grid-Kontakt
1 2
0 0
0 1
ELVH/X12S18+23E
Daikin Altherma 3 R MT F
4P708472-1A – 2024.12
Q4L
13
14
13 14
X5M
mit Kabelbindern an
dass der Sicherheitsthermostat
hat eine maximale
den Sicherheitsthermostat
Smart Grid-Betriebsart
Freier Betrieb
Zwangsabschaltung
Smart Grid-Kontakt
1
1
1
Die Verwendung eines
verpflichtend:
Wird der Smart Grid-
Impulszähler ...
Verwendet
([9.A.2] Stromzähler 2 ≠ Keine)
Nicht verwendet
([9.A.2] Stromzähler 2=Keine)
Im Fall von Smart Grid-Niederspannungskontakten
Kabel (Smart Grid-Impulszähler): 0,5 mm²
Kabel (Smart Grid-Niederspannungskontakte): 0,5 mm²
[9.8.4]=3 (Wärmepumpentarif = Smart-Grid)
[9.8.5] Betriebsart Smart-Grid
[9.8.6] Elektrische Heizgeräte zulassen
[9.8.7] Raumpufferung aktivieren
[9.8.8] Einstellung kW beschränken
Die Verkabelung
Niederspannungskontakten wie folgt:
X5M
3 4 5 6 9 10
den
2 1
S4S S11S S10S
a Drahtbrücke (werkseitig montiert). Wenn Sie auch ein
Sicherheitsthermostat (Q4L) anschließen, tauschen Sie
die Drahtbrücke gegen die Kabel des
Sicherheitsthermostats aus.
S4S Smart Grid-Impulszähler
1
Smart Grid-Niederspannungskontakt 1
/S10S
2
Smart Grid-Niederspannungskontakt 2
/S11S
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 13]):
1 Obere Platte
2 Bedieneinheit-Blende
3 Obere Schaltkastenabdeckung
2 Schließen Sie die Kabel wie folgt an:
6 Elektroinstallation
Smart Grid-Betriebsart
2
0 Empfehlung ein
1 Erzwungen ein
Smart Grid-Impulszählers
Dann ist [9.8.8] Einstellung
kW beschränken ...
Entfällt
Zutreffend
des Smart Grid ist im
13 14
a
"4.2.1 So öffnen Sie das
Installationsanleitung
ist nicht
Fall von
1
3
2
27
