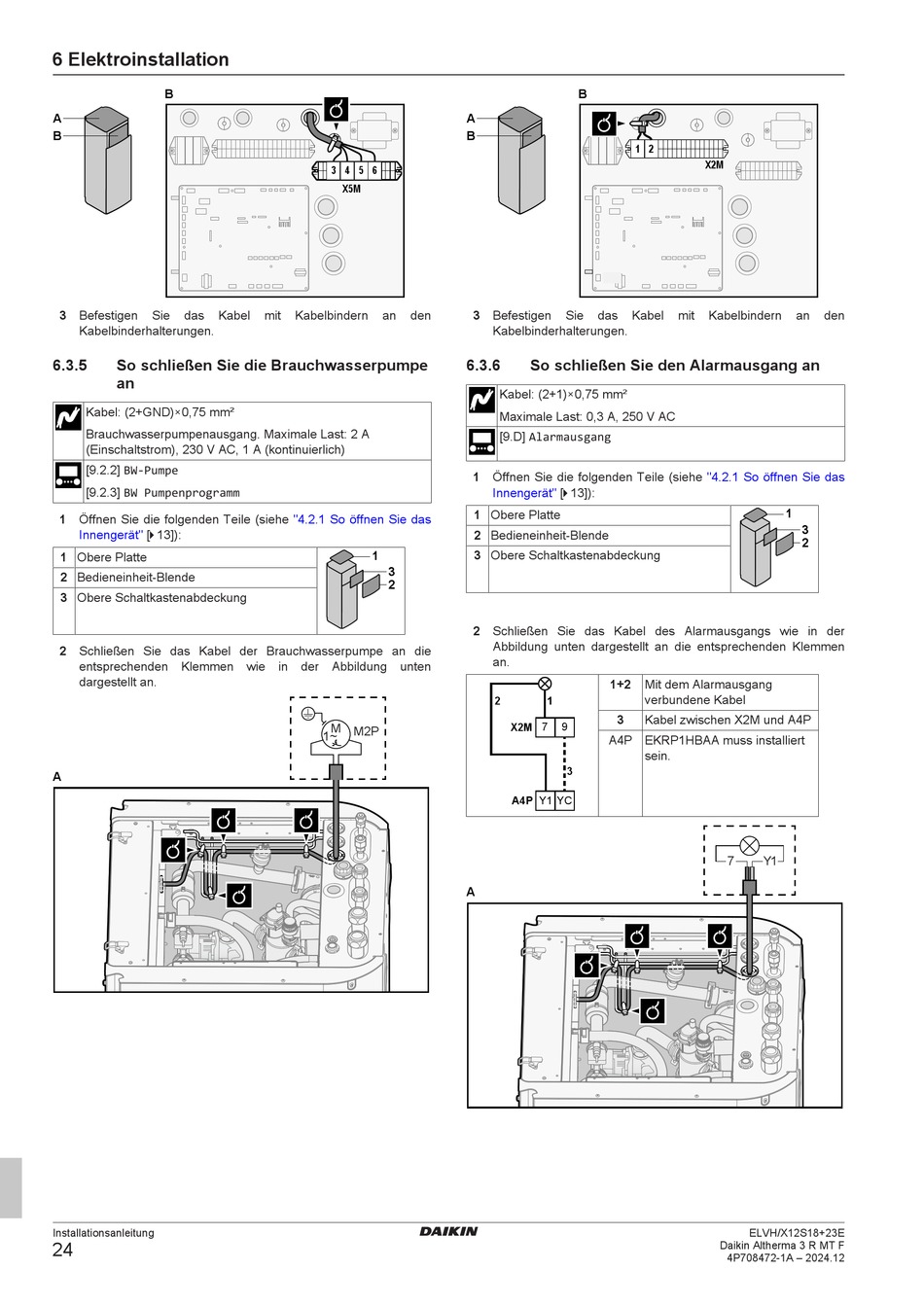

6 Elektroinstallation
B
A
B
3 Befestigen Sie das Kabel
Kabelbinderhalterungen.
6.3.5 So schließen Sie die Brauchwasserpumpe
an
Kabel: (2+GND)×0,75 mm²
Brauchwasserpumpenausgang. Maximale Last: 2 A
(Einschaltstrom), 230 V AC, 1 A (kontinuierlich)
[9.2.2] BW-Pumpe
[9.2.3] BW Pumpenprogramm
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 13]):
1 Obere Platte
2 Bedieneinheit-Blende
3 Obere Schaltkastenabdeckung
2 Schließen Sie das Kabel der Brauchwasserpumpe an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
A
Installationsanleitung
24
3 4 5 6
X5M
mit Kabelbindern an den
"4.2.1 So öffnen Sie das
1
3
2
M M2P
1~
B
A
B
1 2
3 Befestigen Sie das Kabel
Kabelbinderhalterungen.
6.3.6 So schließen Sie den Alarmausgang an
Kabel: (2+1)×0,75 mm²
Maximale Last: 0,3 A, 250 V AC
[9.D] Alarmausgang
1 Öffnen Sie die folgenden Teile (siehe
Innengerät" [ 4 13]):
1 Obere Platte
2 Bedieneinheit-Blende
3 Obere Schaltkastenabdeckung
2 Schließen Sie das Kabel des Alarmausgangs wie in der
Abbildung unten dargestellt an die entsprechenden Klemmen
an.
1+2
2 1
3
X2M 7 9
A4P EKRP1HBAA muss installiert
3
A4P Y1 YC
A
X2M
mit Kabelbindern an
"4.2.1 So öffnen Sie das
1
3
2
Mit dem Alarmausgang
verbundene Kabel
Kabel zwischen X2M und A4P
sein.
7 Y1
ELVH/X12S18+23E
