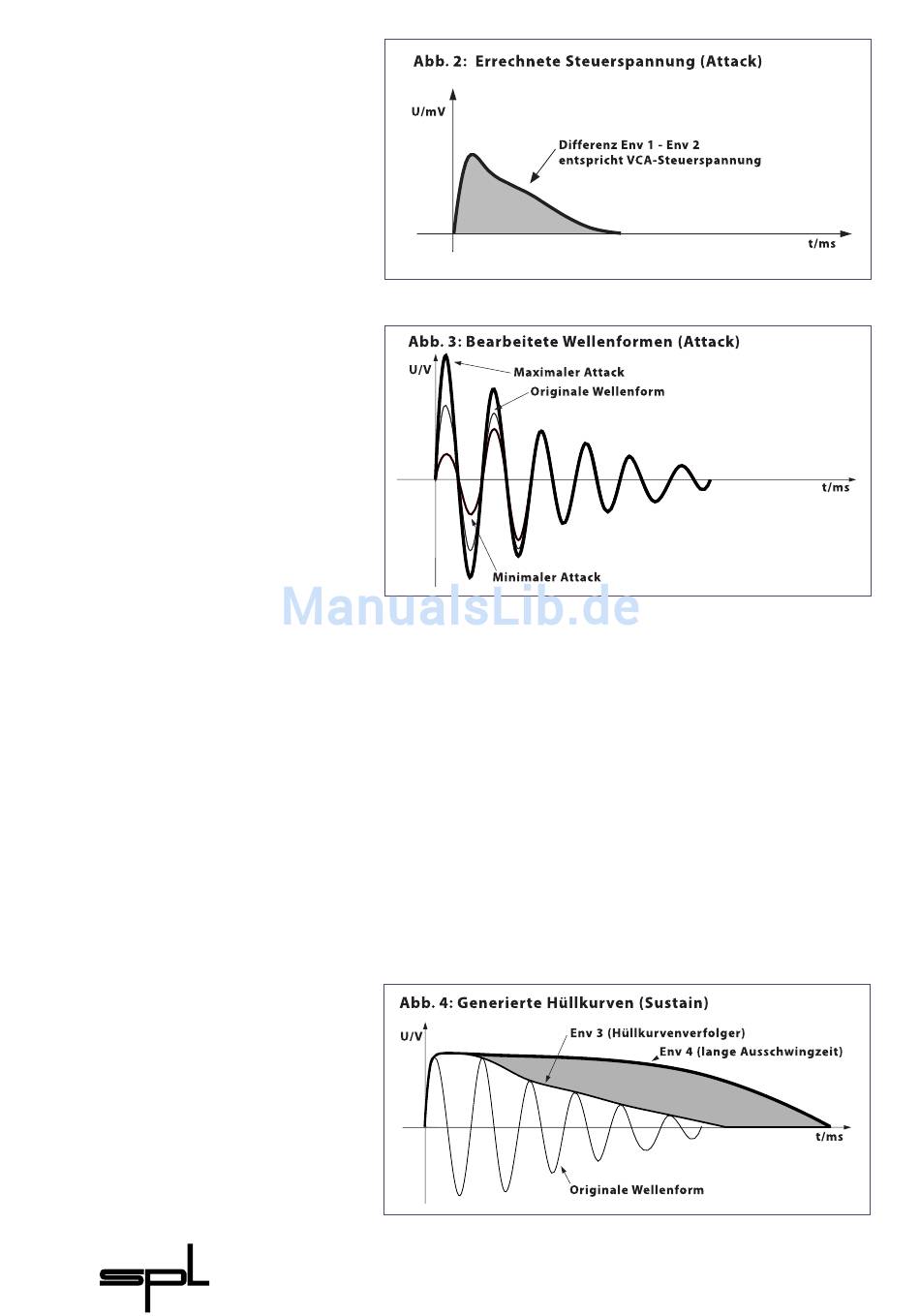

Abbildung 2
zeigt die Differenz aus Env 1
und Env 2, die die VCA-
Steuerspannung ergibt.
Abbildung 3
zeigt die bearbeiteten
Wellenformen mit maxi-
malem und minimalem Attack
im Vergleich zur originalen
Wellenform aus Abb.1.
Abbildung 4
zeigt die originale Wellenform
und die beiden erzeugten
Hüllkurven zur Beabeitung des
Ausschwingverhaltens.
Der Hüllkurvenverfolger Env 1
lehnt sich an die originale
Wellenform an. Env 2 besitzt
einen langsameren
Einschwingvorgang.
8
Das SUSTAIN-Regelnetzwerk
Das
SUSTAIN-Regelnetzwerk
Envelope-Generatoren. Der Hüllkurvenverfolger Env 3 (siehe
Abb. 4) folgt wieder der originalen Wellenform. Der Envelope-
Generator Env 4 (siehe Abb. 4) hält den Pegel der Ausschwing-
phase über einen längeren Zeitraum auf dem Niveau des
Spitzenpegels. Aus der Differenz der beiden Spannungen (schraf-
fierte Fläche) wird die Steuerspannung für das VCA gewonnen.
Bei positiven SUSTAIN-Werten wird der Ausschwingvorgang
verlängert, bei negativen SUSTAIN-Werten wird der Ausschwing-
vorgang verkürzt.
beherbergt
ebenfalls
Transient Designer
zwei
