WS-Primer UV -
GRAVITATIONSPISTOL

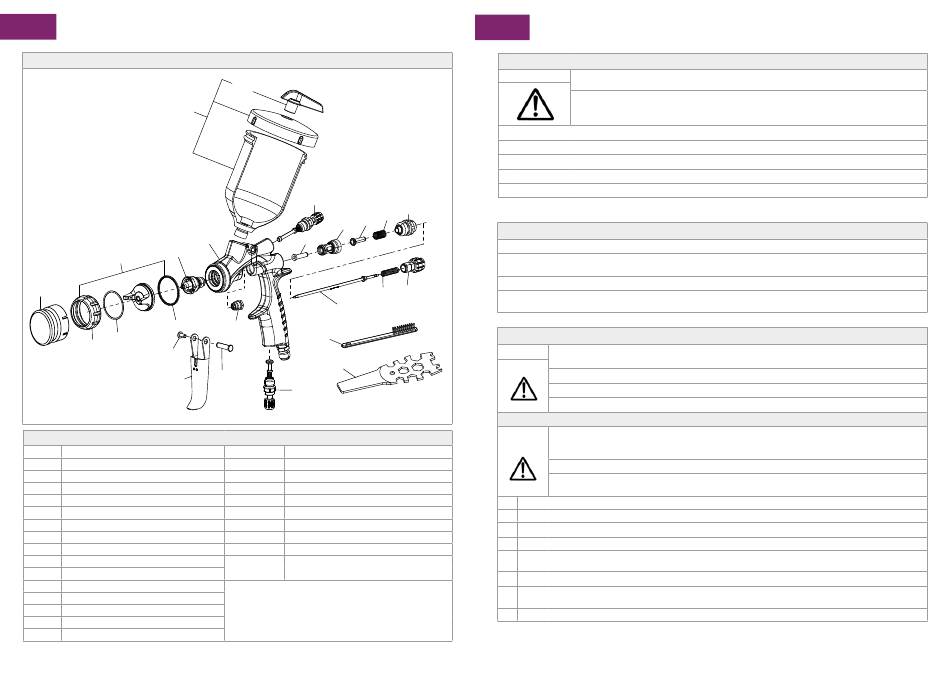

7. SPRÄNGSKISS
20
2
1
21
1-2
1-2
1-1
14
15
7.1 RESERVDELSLISTA
REF.
BESKRIVNING
1
LUFTMUNSTYCKE
1-1
LUFTMUNSTYCKESRING
1-2
PACKNINGAR LUFTMUNSTYCKE (2 st.)
2 + 2-1
FÄRGMUNSTYCKE + FÄRGNÅL (SET)
3
SJÄLVJUSTERANDE FÄRGNÅLSPACKNING
4
PISTOLKROPP
5
SPRUTBREDDSVENTIL
6
LUFTVENTILSKAFT
7
LUFTVENTILSÄTE
8
LUFTVENTIL
9
LUFTVENTILFJÄDER
10
FÄRGNÅLSLEDARE
11
FÄRGNÅLSFJÄDER
12
FÄRGNÅLSJUSTERING
13
LUFTREGLERINGSVENTIL
40
20-1
5
8
7
4
6
11
2-1
3
18
19
16
13
REF.
BESKRIVNING
14
AVTRYCKARSKRUV
15
AVTRYCKARE
16
AVTRYCKARSKRUV
18
BORSTE
19
MONTERINGSNYCKEL
20
PCG-2P-2-S1 GRAVITATIONSKOPP 200 ml
20-1
KOPPLOCK
21
SKYDD för UV-LUFTMUNSTYCKE
3+6+7+8 +9
REPARATIONSSATS
10+11+14+16
se
WS-Primer UV -
8. INSTÄLLNING AV PISTOLEN
OBSERVERA
FÄST KOPPEN PÅ SPRUTPISTOLEN ORDENTLIGT FÖR ATT UNDVIKA ATT DEN LOSSNAR OCH ORSAKAR KROPPSSKADA.
1.
RENGÖR PISTOLENS FÄRGPASSAGER MED KOMPATIBELT RENGÖRINGSMEDEL.
2.
ANSLUT EN LUFTSLANG ORDENTLIGT TILL LUFTNIPPEL G1/4" M.
3.
ANSLUT KOPPEN ORDENTLIGT TILL VÄTSKENIPPEL G1/4" F.
FYLL KOPPEN MED DEN FÖRBEREDDA FÄRGEN, JUSTERA VÄTSKEFLÖDET OCH SPRUTBREDDEN.
4.
10
9
9. HUR MAN REGLERAR
Ställ inloppstrycket i intervallet 0,5 - 2,5 bar (7 - 36 psi) enligt färgegenskaperna, max 2,0 bar (29 psi) för överensstämmelse.
Rekommenderad färgviskositet varierar beroende på färgegenskaper och målningsförhållanden. 15 till 23 sek. / Ford
cup#4 rekommenderas.
Ställ in sprutavståndet från pistolen till arbetsstycket inom intervallet 150-250 mm (5,9 - 9,8 tum).
12
Pistolen ska hållas så att den är vinkelrät mot arbetsstyckets yta hela tiden. Sedan ska pistolen röra sig i en rak och hori-
sontell linje. Att röra pistolen i en båge orsakar ojämn målning.
10. UNDERHÅLL OCH INSPEKTION
OBSERVERA INNAN UNDERHÅLL OCH INSPEKTION UTFÖRS, HA ALLTID KOLL PÅ EVENTUELLA
VARNINGSINDIKATIONER.
SKADA ALDRIG FÄRGMUSTYCKET, FÄRGNÅLEN ELLER LUFTMUNSTYCKESHÅLEN.
SÄNK ALDRIG NER SPRAYPISTOLEN HELT I VÄTSKOR SOM T EX TINNER.
ANVÄND ALDRIG ANDRA KOMPONENTER ELLER RESERVDELAR SOM INTE ÄR ORIGINAL FRÅN ANEST IWATA.
10.1 PROCEDUR FÖR MANUELL RENGÖRING
PISTOLENS VÄTSKEPASSAGER MÅSTE RENGÖRAS NOGGRANT EFTER VARJE ANVÄNDNING,
SÄRSKILT EFTER ANVÄNDNING MED 2-K FÄRGER. OFULLSTÄNDIG RENGÖRING KAN ORSAKA
DEFEKT SPRUTBILD.
ANVÄND ALDRIG METALLBORSTAR ELLER SLIPANDE PRODUKTER FÖR RENGÖRING AV PISTOLEN.
LÄMNA ALDRIG LUFTMUNSTYCKET (1) NEDSÄNKT I RENGÖRINGSMEDLET UNDER EN LÄNGRE TID,
INTE HELLER UNDER RENGÖRINGEN.
1.
Töm kvarvarande färg från pistol och kopp i en lämplig behållare.
2.
Häll rengöringsvätska i koppen.
3.
Skruva av luftmunstycket (1) två varv för att tillåta finfördelningsluft att spola tillbaka vätskepassagerna i pistolen.
4.
Tryck avtryckaren (15) och se till att finfördelningsluft kommer in i koppen.
Låt det flytande rengöringsmedlet verka i några sekunder. Töm sedan ut det i en behållare som är lämplig för kasse-
5.
ring av giftiga vätskor.
6.
Upprepa proceduren ovan tills pistolen är ren.
Ta bort luftmunstycket (1) och koppen från pistolen, rengör sedan varje sektion med en borste indränkt med ren-
7.
göringsmedel och torka av med en trasa.
8.
Torka alla delar noga och applicera sprutpistolsmörjmedel på varje gänga.
GRAVITATIONSPISTOL
FÖRSE PISTOLEN MED REN LUFT, FILTRERAD GENOM LUFTTORK OCH LUFTFILTER.
NÄR DU ANVÄNDER PISTOLEN FÖR FÖRSTA GÅNGEN EFTER KÖPET, RENGÖR
MATERIALPASSAGERNA GENOM ATT SPRUTA KOMPATIBELT RENGÖRINGSMEDEL FÖR ATT
AVLÄGSNA ROSTSKYDDSOLJAN.
