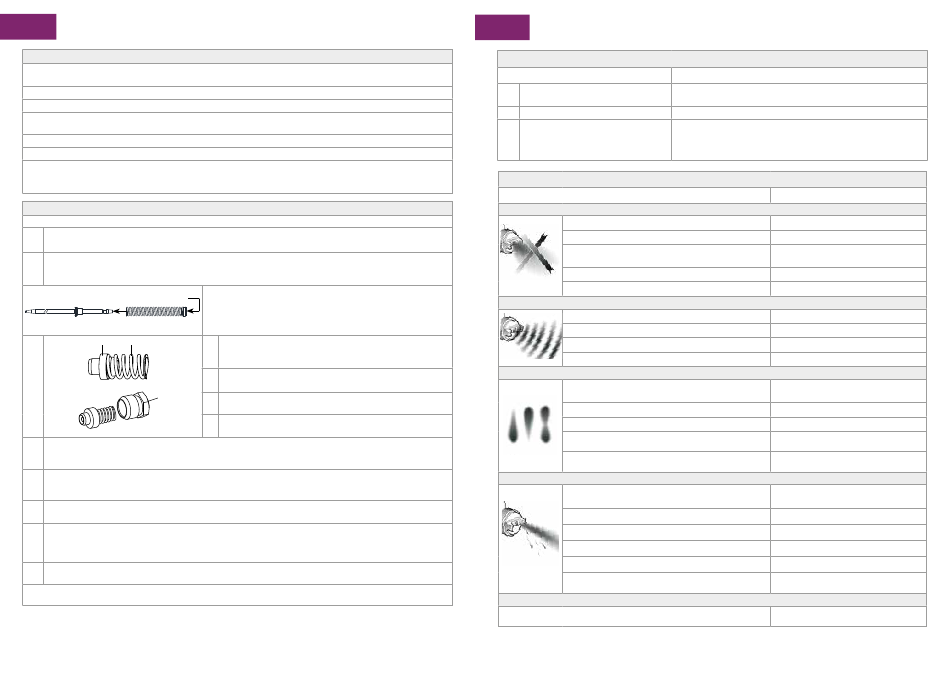

10.2 OPERACIÓN DE LIMPIEZA AUTOMATIZADA
Cuando utilice la lavadora de pistolas automática, siga el manual de instrucciones que se proporciona con ella. Antes de
limpiar, asegúrese de que se libere aire de los conductos de aire.
Utilice exclusivamente un detergente líquido apropiado para el uso de la Lavadora de pistolas.
Asegúrese de secar inmediatamente el equipo después del uso.
No deje las pistolas en la Lavadora de pistolas después del lavado. El detergente podría estropear las juntas y provocar
corrosión dentro del cuerpo de la pistola.
No deje la pistola sumergida en el detergente.
Asegúrese de no superar nunca el nivel de PH del detergente líquido. Nivel de PH: 6,0~8,0 (sólo durante el lavado)
Conecte el equipo correctamente a tierra. El uso de detergentes líquidos con pinturas a base de agua puede aumentar el
nivel de PH, en especial después de varios lavados. Cambie regularmente el detergente líquido para no alterar el rendimien-
to ni la calidad del producto.
10.3 PROCEDIMIENTO DE DESMONTAJE Y MONTAJE
¡ATENCIÓN! ANTES DE DESMONTAR, LIMPIAR COMPLETAMENTE LOS PASOS DE LA PINTURA
Aflojar y desmontar el cabezal de aire (1) y el pico fluido (2), mientras que la aguja (2-1) permanece tirada (pulsando el
a.
gatillo) para proteger su asiento. Usar la llave incluida para desmontar el pico fluido. (Hexágono: 19 mm).
RETIRE LA AGUJA (2-2) (SOLO CUANDO SEA ESTRICTAMENTE NECESARIO).
b. Retire la tuerca de regulación aguja (12), tirando el muelle aguja (11) y l'aguja (2-1) desde la parte posterior del juego
de la guías de regulación aguja (10) aún ensamblado en el cuerpo de la pistola.
Parte de plástico (11-1)
Aguja Muelle aguja
3-1 3-2
c.
3-3
DESMONTAJE SET VÁLVULA AIRE (8): Para desmontar la válvula aire (8), aflojar el lado hexagonal de la guía re-
d.
gulación aguja (10), utilizando la llave universal incluida y retirando en secuencia, primero el muelle válvula aire (9) y
después la válvula aire (8).
Ensamblar la válvula aire (8), el muelle válvula aire (9) y la guía regulación aguja (10). Después, insertar la aguja (2-1) en
la guía regulación aguja (10), introducir el ensamblaje en el cuerpo de la pistola y apretar de nuevo la guía regulación
aguja (10).
¡IMPORTANTE! Si se intenta montar el muelle de la válvula aire (9) y la válvula aire (8) en el cuerpo de la pistola sin
la aguja (2-1) ensamblada, la válvula aire no se montará correctamente y la junta de la guía de la aguja (10) se dañará.
Desmontaje del grupo de regulación del abanico (5) y de la válvula reguladora del flujo de aire (13). Para desmontar
el grupo de regulación del abanico (5) o la válvula reguladora del flujo de aire (13), gire a mano en sentido contrario
e.
al de las agujas del reloj la tuerca hexagonal de la regulación, para abrirla completamente, y desenrosque con la llave
correspondiente el lado hexagonal, girándolo en sentido contrario al de las agujas del reloj.
Para montar nuevamente el grupo de regulación del abanico (5) y la válvula reguladora del flujo de aire (13), efectúe
las operaciones en el orden contrario.
IMPORTANTE: antes de montar nuevamente el grupo de regulación del abanico y/o la válvula reguladora de aire, com-
pruebe que estas operaciones se hagan siempre con la regulación completamente abierta.
24
MONTAJE DEL MUELLE AGUJA (11). Cuando se monta el muelle aguja
(11) sobre la aguja (2-1), la parte de plástico (11-1) debería encontrar-
se en el lado opuesto respecto a la punta de la aguja. Si la punta de
plástico se encontrase en el lado erróneo, la aguja podría no funcionar
correctamente.
ENSAMBLAJE DEL SET DE EMPAQUETADURA DE AGUJA
1 AUTOAJUSTAB. Antes de volver a ensamblar el set de empaque-
tadura autoajustable, fije la empaquetadura (3-1) al muelle (3-2).
Coloque el conjunto de la empaquetadura montada en el resorte
2
en el soporte de la empaquetadura 3-3.
Coloque el juego de empaquetaduras de agujas autoajustable en
3
el cuerpo de la pistola y móntelo apretándolo con la llave incluida.
Monte el juego de l'aguja en su asiento, ajústelo con cuidado apre-
4
tando el gatillo y confirmando su suave movimiento.
es
WS-Primer UV -
PISTOLAS DE GRAVEDAD
11. INSPECCIONES Y SUSTITUCIONES ESTÁNDAR
PARTES A EXAMINAR
Cada orificio de paso del cabezal de aire Sustituir el cabezal de aire y el pico fluido si están aplastados o defor-
A.
(1) y del pico fluido (2). mados.
B.
Juntas y junta tórica. Sustituir si están dañadas o deformadas.
Sustituir si las pérdidas no se detienen después de haber limpiado com-
Fugas por las secciones de los asientos pletamente el kit pico fluido (2) y el kit aguja (2-1). Si solo se sustituye
C.
entre el pico fluido y (2) y la aguja (2-1). el pico fluido (2) y la aguja (2-1), comprobar el correcto acoplamiento de
ambos y asegurarse de que no hay posibles pérdidas.
12. GUÍA PARA LA RESOLUCIÓN DE PROBLEMAS
PROBLEMA
NO SALE PINTURA
Regulación aguja (12) no suficientemente abierta.
Orificio pico fluido (2) obstruido.
Restos de pintura incrustada entre la aguja (2-1) y el car-
tucho aguja (3).
Filtro pintura obstruido.
Antigoteo obstruido.
ATOMIZACIÓN INTERMITENTE
Fuga de aire por el pico fluido (2).
Fuga de aire por el cartucho aguja (3).
Fuga de aire por el racor de la taza.
Incrustaciones en el interior del cabezal de aire (1).
DEFECTOS DEL ABANICO
Pico fluido (2) o cabezal de aire (1) tienen incrustaciones
de pintura.
Pico fluido (2) o cabezal de aire (1) dañados.
Pico fluido (2) flojo.
Viscosidad de la pintura demasiado elevada o demasiado
baja.
Caudal de la pintura demasiado elevado o demasiado bajo.
PÉRDIDAS DE PINTURA
Pico fluido (2), kit aguja (2-1) o cuerpo pistola incrustados,
dañados o gastados en su asiento.
Restos de pintura en el cabezal de aire (1).
Tuerca regulación aguja floja (12).
Muelle aguja (11) degastado.
Pico fluido (2) flojo.
El cartucho aguja (3) tiene incrustaciones de pintura, está
flojo, demasiado estrecho o degastado.
FUGA DE AIRE POR EL CABEZAL DE AIRE
Válvula aire (8), cuerpo válvula de aire (7), muelle válvula aire (9) sucios o
dañados.
PARTES A SUSTITUIR
SOLUCIÓN
Examinar y regular.
Examinar y limpiar.
Examinar y limpiar.
Examinar y limpiar.
Examinar y limpiar.
Examinar, limpiar o sustituir.
Apretar.
Apretar.
Limpiar.
Limpiar a fondo.
Sustituir si están dañados.
Apretar.
Diluir la pintura o aumentar la viscosidad.
Registrar la regulación aguja (12), para redu-
cir o aumentar el caudal.
Examinar, limpiar o sustituir.
Limpiar.
Regular.
Sustituir.
Apretar.
Regular, limpiar o sustituir.
Limpiar o sustituir.
