es
WS-Primer UV -
PISTOLAS DE GRAVEDAD
ADVERTENCIAS OTRAS PRECAUCIONES
UTILIZAR SIEMPRE UN DETERGENTE NEUTRO: cuyo valor pH deberá estar comprendido entre
6 y 8, para evitar posibles riesgos de corrosión de los materiales que integran el producto.
NUNCA UTILICE OTROS COMPONENTES O PIEZAS DE RECAMBIO QUE NO SEAN
ORIGINALES ANEST IWATA.

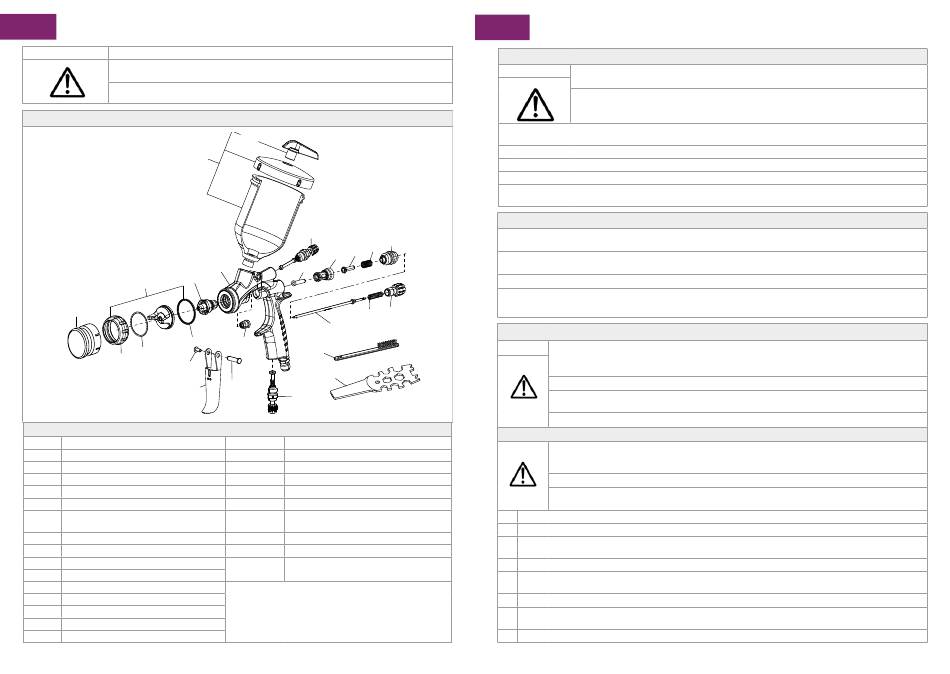

7. VISTA EN DESPIECE
20
2
1
21
1-2
1-2
1-1
14
15
7.1 LISTA DE RECAMBIOS
Ref. DESCRIPCIÓN
1 CABEZAL DE AIRE
1-1 ANILLO CABEZAL DE AIRE
1-2 JUNTA CABEZAL DE AIRE (2 pzas.)
2 + 2-1 PICO FLUIDO + AGUJA
3 CARTUCHO JUNTA AGUJA AUTOAJUSTABLE
4 CUERPO DE PISTOLA
5 GRUPO REGULACIÓN ABANICO
6 EJE VÁVULA AIRE
7 CUERPO VÁVULA DE AIRE
8 VÁLVULA AIRE
9 MUELLE VÁLVULA AIRE
10 GUÍA DE AJUSTE AGUJA
11 MUELLE DE AGUJA DE FLUIDO
12 TUERCA REGULACIÓN AGUJA
13 GRUPO REGULACIÓN PRESIÓN DE AIRE
22
20-1
5
10
9
8
7
4
6
12
11
2-1
3
18
19
16
13
Ref. DESCRIPCIÓN
14 TORNILLO GATILLO
15 GATILLO
16 PERNO GATILLO
18 CEPILLO
19 LLAVE UNIVERSAL
PCG-2P-2-S1 TAZA DE GRAVEDAD
20
200 ml (sin filtro)
20-1 TAPA TAZA para Taza 200ml
21 COBERTURA para CABEZAL de AIRE UV
3+6+7+8 +9
KIT DE REPARACIÓN
10+11+14+16
es
WS-Primer UV -
PISTOLAS DE GRAVEDAD
8. CONEXIÓN
ATENCIÓN
PARA ALIMENTAR LA PISTOLA UTILIZAR SIEMPRE AIRE FILTRADO Y SECO. SE ACONSEJA
UTILIZAR UN FILTRO CON DESCARGA AUTOMÁTICA DE CONDENSACIÓN Y SECADOR.
CUANDO SE UTILIZA LA PISTOLA POR PRIMERA VEZ DESPUÉS DE LA COMPRA, LIMPIAR LOS
PASOS DEL MATERIAL PULVERIZANDO DETERGENTE COMPATIBLE PARA ELIMINAR EL ACEI-
TE ANTIOXIDANTE.
ACOPLAR FIRMEMENTE LA TAZA DE GRAVEDAD A LA PISTOLA, PARA EVITAR QUE SU DESACOPLAMIENTO ACCI-
DENTAL DURANTE LAS OPERACIONES DE PINTADO PUEDA PROVOCAR LESIONES PERSONALES GRAVES.
1.
Limpiar los pasos de pintura de la pistola con detergente compatible.
2. Acoplar firmemente la tubería de alimentación del aire à la conexión aire G1/4"M
3. Conectar firmemente la taza por gravedad a la conexión del fluido G1/4"F.
Llenar la taza con pintura preparada anteriormente, comprobar la pulverización, regular la salida de pintura y el largo
4.
del abanico.
9. CÓMO REGULAR
Ajuste la presión de entrada en el rango de 0.5 a 2.5 bar (7 a 36 psi) según las propiedades de la pintura, con un máximo
de 2.0 bar (29 psi) para cumplir con las normativas.
La viscosidad de la pintura aconsejada varía dependiendo de las propiedades y de las condiciones de la pintura. Se aconseja
una viscosidad entre 15 y 23 sec. Taza Ford #4.
Calibrar la distancia de pintado, a ser posible en un espacio comprendido entre los 150-250 mm (5.9 - 9.8 in)
La posición de la pistola siempre debería mantenerse perpendicular a la superficie de la pieza que se está trabajando.
Además, la pistola debería siempre debería trabajar para líneas horizontales. Posibles desplazamientos de la pistola podrían
provocar una superficie tratada no uniforme.
10. MANTENIMIENTO Y INSPECCIÓN
ANTES DE PROCEDER CON CUALQUIER OPERACIÓN DE INSPECCIÓN Y MANTENIMIENTO, LEER
ATENCIÓN
SIEMPRE Y OBSERVAR FIELMENTE TODAS LAS INDICACIONES SOBRE LAS ADVERTENCIAS DE
SEGURIDAD RECOGIDAS EN ESTE MANUAL.
NUNCA DAÑE LOS ORIFICIOS DEL CABEZAL DE AIRE, DEL PICO FLUIDO Y EL EXTREMO DE LA AGUJA.
NUNCA SUMERJA COMPLETAMENTE LA PISTOLA EN LÍQUIDOS COMO DISOLVENTES,
DETERGENTE PARA LA LIMPIEZA U OTROS LÍQUIDOS AGRESIVOS.
NUNCA UTILICE OTROS COMPONENTES O PIEZAS DE RECAMBIO QUE NO SEAN ORIGINALES ANEST IWATA.
10.1 PROCEDIMIENTOS DE LIMPIEZA
LOS PASOS DE LA PINTURA DEBERÁN LIMPIARSE A FONDO DESPUÉS DE CADA USO DE LA PISTOLA
Y, EN ESPECIAL, DESPUÉS DE UTILIZAR PINTURAS BICOMPONENTE. UNA LIMPIEZA INCOMPLETA
PODRÍA CAUSAR DEFECTOS EN LA FORMA DEL ABANICO.
NUNCA UTILICE CEPILLOS O OBJETOS METÁLICOS PARA LIMPIAR LA PISTOLA.
NUNCA DEJE SUMERGIDO EL CABEZAL DE AIRE (1) EN EL DETERGENTE DURANTE UN PERIODO
PROLONGADO, TAMPOCO DURANTE LA LIMPIEZA.
1. Descargar la pintura residual de la pistola y de la taza por gravedad, vertiéndola en un recipiente adecuado.
2. Verter el detergente en la taza por gravedad.
Aflojar el cabezal de aire (1) 2 vueltas para permitir que la atomización del aire mueva el detergente nuevamente a los
3.
conductos de pintura de la pistola.
Apriete el gatillo (15) y asegúrese de que el aire atomizador entre en la copa.
4.
Deje actuar el líquido detergente durante algunos segundos y luego vacíelo en un recipiente adecuado para la elimi-
5.
nación de líquidos nocivos.
Repita la operación anterior hasta que la pistola esté limpia.
6.
Retire el cabezal de aire (1) y la copa de la pistola. Luego limpie todas las piezas con el cepillo incluida con el equipo,
7.
humedecido con detergente y un paño absorbente.
8. Seque perfectamente todas las piezas y aplique un lubricante específico en todas las zonas roscadas.
