Notice de montage et d'utilisation
FR
m
DANGER

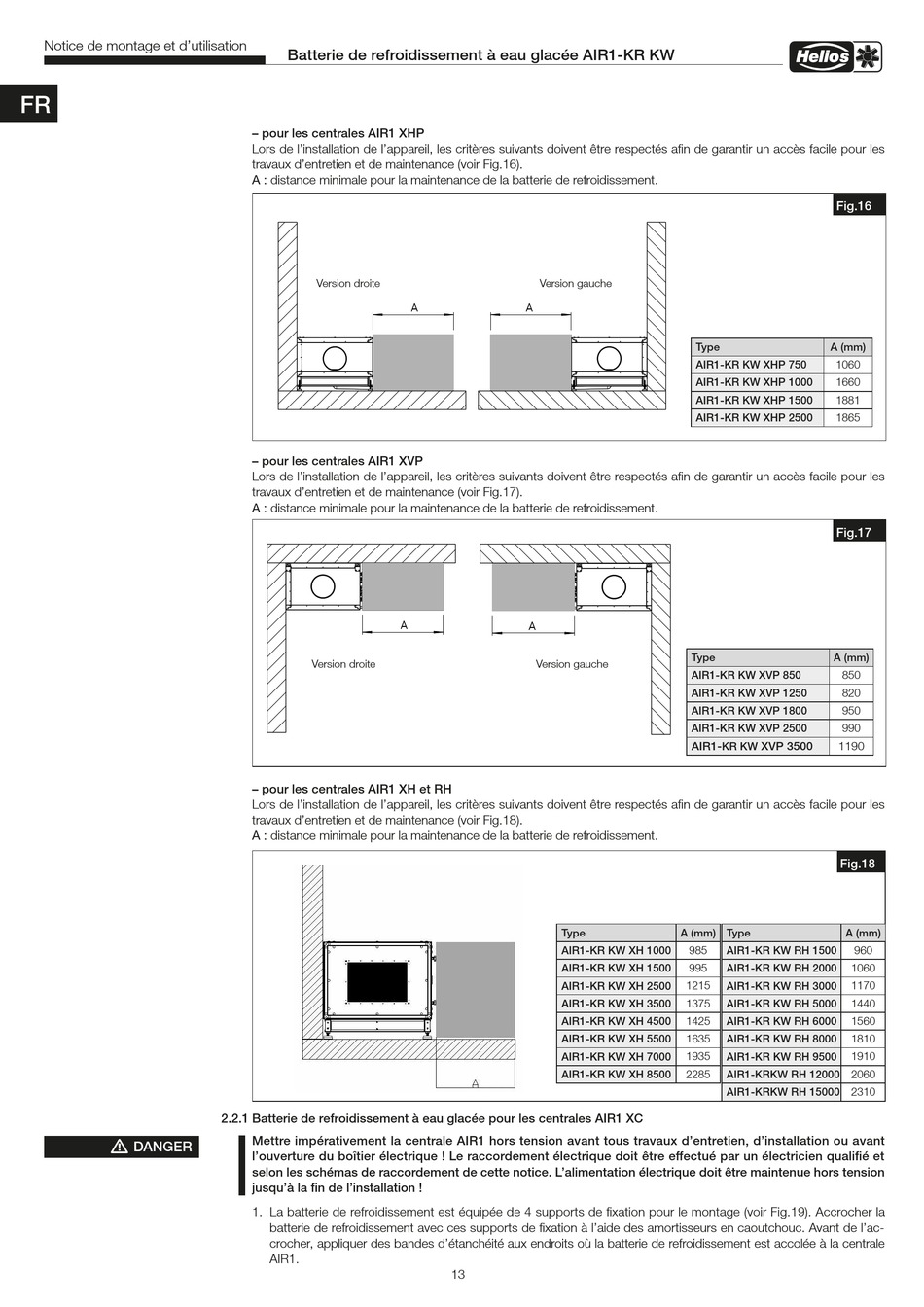

Batterie de refroidissement à eau glacée AIR1-KR KW
– pour les centrales AIR1 XHP
Lors de l'installation de l'appareil, les critères suivants doivent être respectés afin de garantir un accès facile pour les
travaux d'entretien et de maintenance (voir Fig.16).
A : distance minimale pour la maintenance de la batterie de refroidissement.
Version droite
– pour les centrales AIR1 XVP
Lors de l'installation de l'appareil, les critères suivants doivent être respectés afin de garantir un accès facile pour les
travaux d'entretien et de maintenance (voir Fig.17).
A : distance minimale pour la maintenance de la batterie de refroidissement.
Version droite
– pour les centrales AIR1 XH et RH
Lors de l'installation de l'appareil, les critères suivants doivent être respectés afin de garantir un accès facile pour les
travaux d'entretien et de maintenance (voir Fig.18).
A : distance minimale pour la maintenance de la batterie de refroidissement.
2�2�1 Batterie de refroidissement à eau glacée pour les centrales AIR1 XC
Mettre impérativement la centrale AIR1 hors tension avant tous travaux d'entretien, d'installation ou avant
l'ouverture du boîtier électrique ! Le raccordement électrique doit être effectué par un électricien qualifié et
selon les schémas de raccordement de cette notice� L'alimentation électrique doit être maintenue hors tension
jusqu'à la fin de l'installation !
1. La batterie de refroidissement est équipée de 4 supports de fixation pour le montage (voir Fig.19). Accrocher la
batterie de refroidissement avec ces supports de fixation à l'aide des amortisseurs en caoutchouc. Avant de l'ac-
crocher, appliquer des bandes d'étanchéité aux endroits où la batterie de refroidissement est accolée à la centrale
AIR1.
Version gauche
A
A
A
A
Version gauche
Type
AIR1-KR KW XH 1000
AIR1-KR KW XH 1500
AIR1-KR KW XH 2500
AIR1-KR KW XH 3500
AIR1-KR KW XH 4500
AIR1-KR KW XH 5500
AIR1-KR KW XH 7000
AIR1-KR KW XH 8500
13
Fig�16
Type
A (mm)
AIR1-KR KW XHP 750
1060
AIR1-KR KW XHP 1000
1660
AIR1-KR KW XHP 1500
1881
AIR1-KR KW XHP 2500
1865
Fig�17
Type
A (mm)
AIR1-KR KW XVP 850
850
AIR1-KR KW XVP 1250
820
950
AIR1-KR KW XVP 1800
AIR1-KR KW XVP 2500
990
AIR1-
XVP 3500
1190
KR KW
Fig�18
A (mm)
Type
A (mm)
985
AIR1-KR KW RH 1500
960
995
AIR1-KR KW RH 2000
1060
1215
AIR1-KR KW RH 3000
1170
1375
AIR1-KR KW RH 5000
1440
1425
AIR1-KR KW RH 6000
1560
1635
AIR1-KR KW RH 8000
1810
1935
AIR1-KR KW RH 9500
1910
2285
AIR1-KRKW RH 12000 2060
AIR1-KRKW RH 15000 2310
