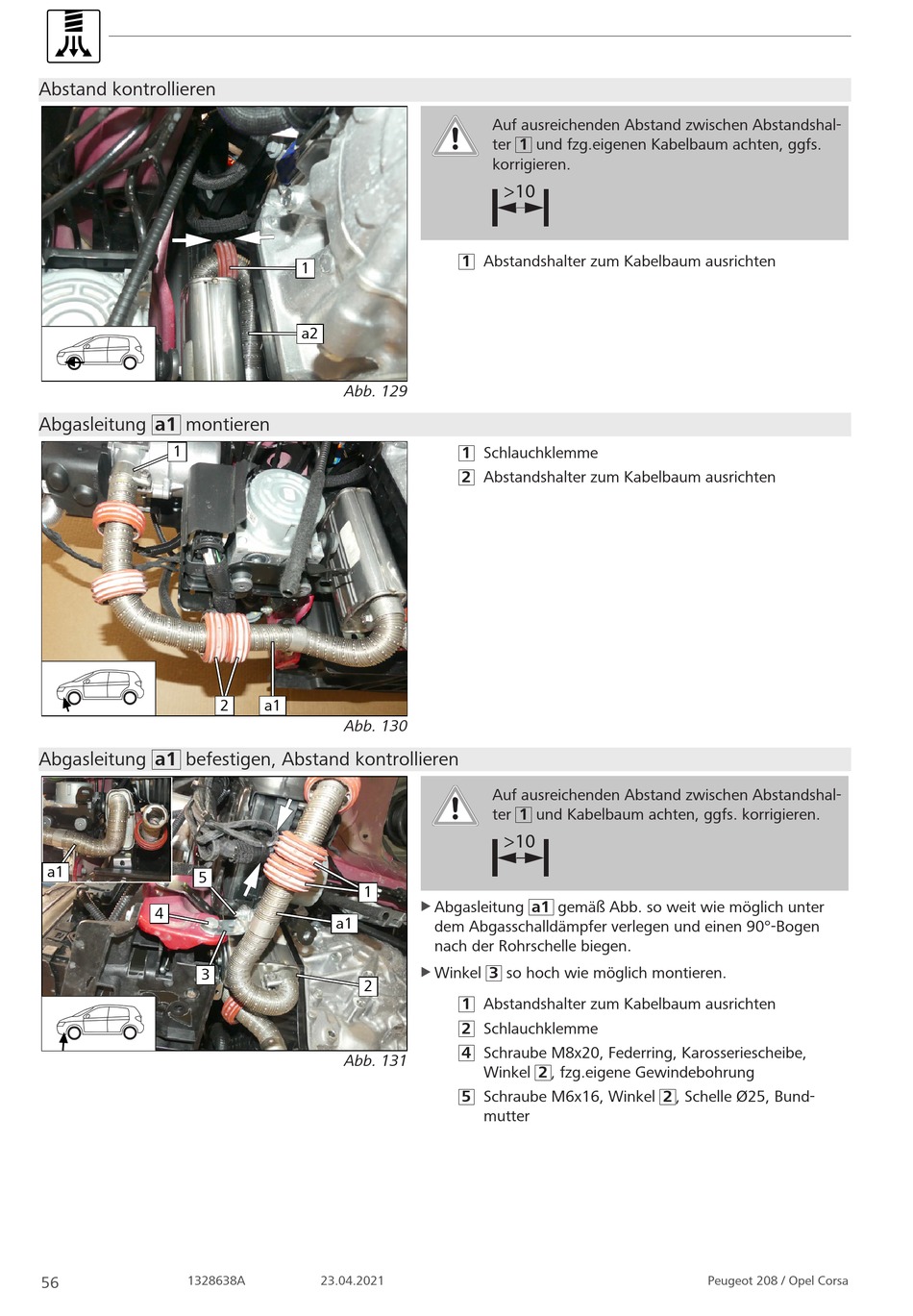

Webasto Thermo Top Evo Einbaudokumentation Seite 56

Abstand kontrollieren
Abgasleitung a1 montieren
1
Abgasleitung a1 befestigen, Abstand kontrollieren
a1
5
4
3
1328638A
56
1
a2
Abb. 129
2 a1
Abb. 130
1
a1
2
Abb. 131
23.04.2021
Auf ausreichenden Abstand zwischen Abstandshal-
ter 1 und fzg.eigenen Kabelbaum achten, ggfs.
korrigieren.
>10
1 Abstandshalter zum Kabelbaum ausrichten
1 Schlauchklemme
2 Abstandshalter zum Kabelbaum ausrichten
Auf ausreichenden Abstand zwischen Abstandshal-
ter 1 und Kabelbaum achten, ggfs. korrigieren.
>10
Abgasleitung a1 gemäß Abb. so weit wie möglich unter
u
dem Abgasschalldämpfer verlegen und einen 90°-Bogen
nach der Rohrschelle biegen.
Winkel 3 so hoch wie möglich montieren.
u
1 Abstandshalter zum Kabelbaum ausrichten
2 Schlauchklemme
4 Schraube M8x20, Federring, Karosseriescheibe,
Winkel 2 , fzg.eigene Gewindebohrung
5 Schraube M6x16, Winkel 2 , Schelle Ø25, Bund-
mutter
Peugeot 208 / Opel Corsa
