MONTAGE
SCHRITT 1:
Entfernen Sie vor der Montage die Verpackung und Folienreste vom Produkt.
SCHRITT 2:

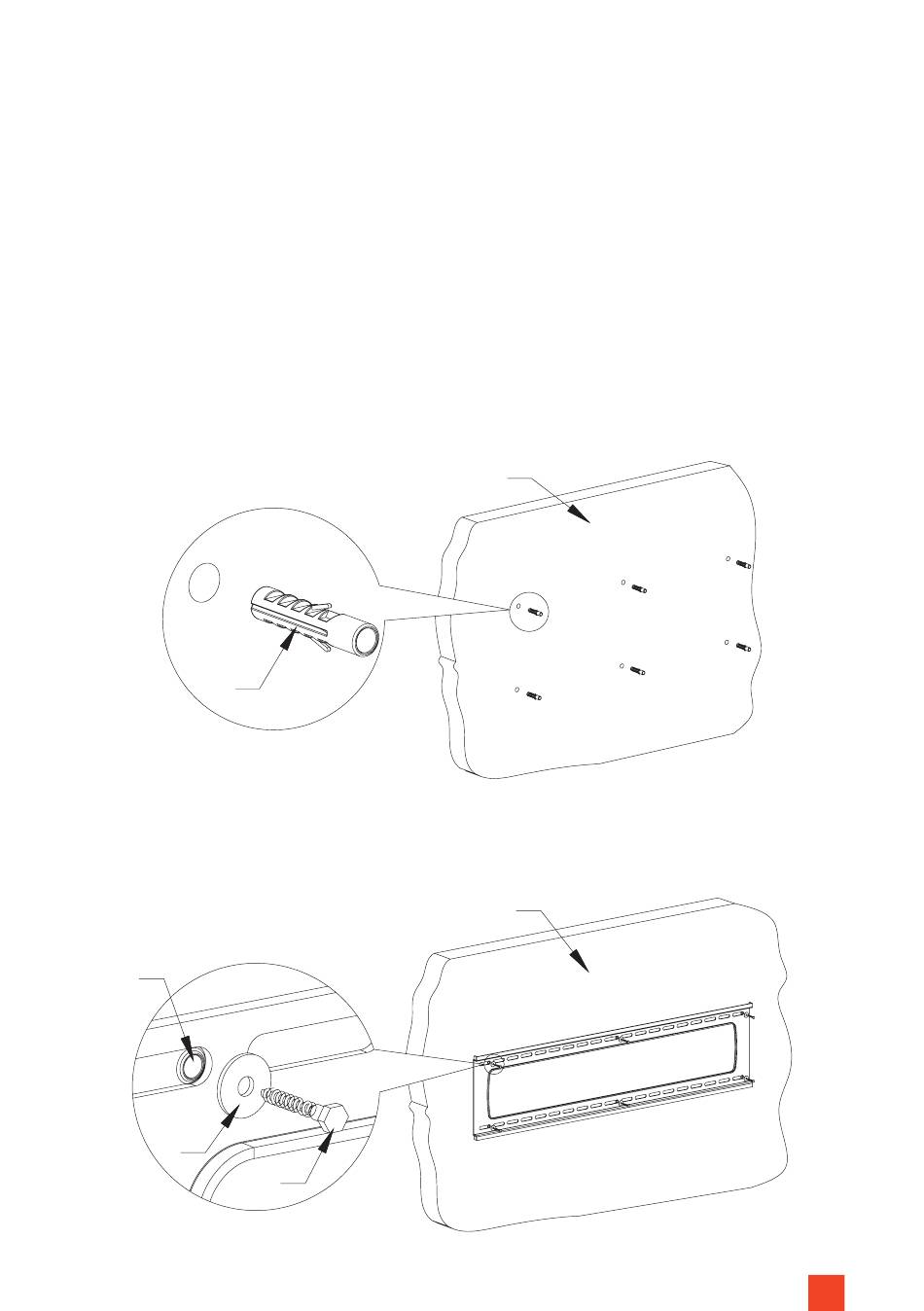

Verwenden Sie den Rahmen als Schablone, um sechs Löcher an der Installa-
tionswand anzuzeichen. Bohren Sie die angezeichneten Löcher Ø10 mm und
65 mm tief in die Wand. Im Anschluss versenken Sie die Kunststoffdübel (B) in
jedem Loch.
Achtung: Das beigelegte Montagematerial ist nur für die Montage an massiven
Steinwänden geeignet. Besorgen Sie sich passendes Montagematerial für Ihr
Tragwerk.
Wand
B
SCHRITT 3:
Befestigen Sie die Wandplatte mit sechs Wandschrauben (A) und sechs Unter-
legscheiben (E) durch die Befestigungslöcher im Rahmen an der Wand.
Wand
B
E
A
