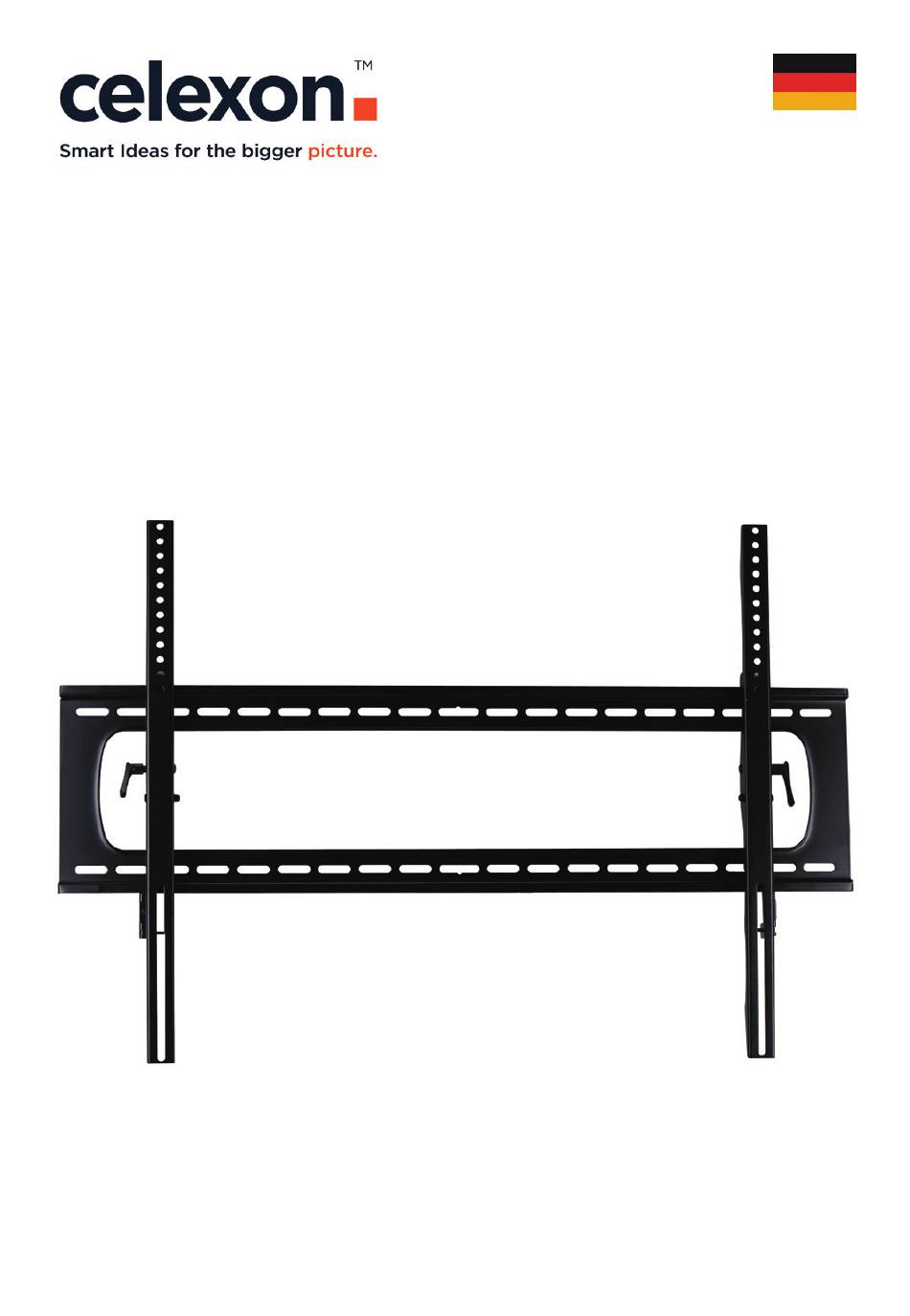

Bedienungsanleitung
celexon TV/Display
Wandhalterung Fixed-T10065
Vielen Dank für den Kauf dieses Produkts.
Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig
durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese
Anleitung für eine spätere Verwendung auf.
Version: 32424_051
Inhaltsverzeichnis
Verwandte Anleitungen für celexon Fixed-T10065
Inhaltszusammenfassung für celexon Fixed-T10065
- Seite 1 Bedienungsanleitung celexon TV/Display Wandhalterung Fixed-T10065 Vielen Dank für den Kauf dieses Produkts. Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese Anleitung für eine spätere Verwendung auf.
-
Seite 2: Warnhinweise
Beschädigungen am Produkt zu finden sind. Sollten Sie äußerliche Beschädigungen an dem Gerät oder unerwartete oder unübliche Funktionsweisen feststellen, darf das Produkt nicht weiter genutzt werden. Kontaktieren Sie umgehend den Händler, bei dem Sie das Produkt gekauft haben oder celexon direkt (Web: www.celexon.com, Mail: info@celexon.de) für weitere Informationen. •... -
Seite 3: Haftungsausschluss
Auch kann bei fehlerhafter Installation oder Verwendung die Garantie erlöschen. • Wenn Sie beim Verwenden des Produktes unsicher sind, kontaktieren Sie Fachpersonal, Ihren Händler oder celexon direkt (Web: www.celexon.com, Mail: info@celexon.de). • Technische Änderungen und Irrtümer vorbehalten. HAFTUNGSAUSSCHLUSS Die Angaben in diesem Dokument können ohne vorherige Ankündigung durch den Her-... -
Seite 4: Technische Daten
TECHNISCHE DATEN • Geeignet für Displaygrößen: von 60” bis 100” • Wandabstand: 65 mm • Unterstützte Vesa Norm: bis: 1.000 x 700 • Max. Gewichtsaufnahme: 125 kg LIEFERUMFANG 6x Kunststoffdübel 6x Wandschraube 4x Unterlegplatte 4x Plastikmuffe 10*60 mm (B) 8x65 mm (A) 25 x 25 (C) 4x Schraube 4x Schraube... - Seite 5 MONTAGE SCHRITT 1: Entfernen Sie vor der Montage die Verpackung und Folienreste vom Produkt. SCHRITT 2: Verwenden Sie den Rahmen als Schablone, um sechs Löcher an der Installa- tionswand anzuzeichen. Bohren Sie die angezeichneten Löcher Ø10 mm und 65 mm tief in die Wand. Im Anschluss versenken Sie die Kunststoffdübel (B) in jedem Loch.
- Seite 6 SCHRITT 4: Montieren Sie die VESA-Halterungen links und rechts auf der Rückseite des Displays: Wählen Sie die passenden Schrauben (F/G/H/I/J/K) für Ihr Display und montieren die Halterungen mit jeweils zwei Schrauben, Unterlegplatten (C) und ggf. Plastikmuffen (D) am Display. Vergewissern Sie sich, dass der Ab- stand von jeder Halterung zur Oberkante des Displays gleich und auch mög- lichst mittig ist.
- Seite 7 SCHRITT 6: Drehen Sie die beiden Verriegelungen zurück an die Halterungen. Wand Verriegelung SCHRITT 7: Schrauben Sie die Halterung an den oberen beiden Befestigungspunkten mit Hilfe des langen Innensechskantschlüssels fest, um ein unbeabsichtigtes Aus- hängen des Displays zu verhindern. Wand...
- Seite 8 Abbildung dargestellt) und stellen Sie den Winkel auf die gewünschte Position ein. Im Anschluss arretieren Sie den Hebel wieder und bringen ihn in eine senkrechte Position. Wand +5° -15° Die Montage ist nun abgeschlossen. celexon Europe GmbH | Gutenbergstraße 2 | 48282 Emsdetten | DE...
