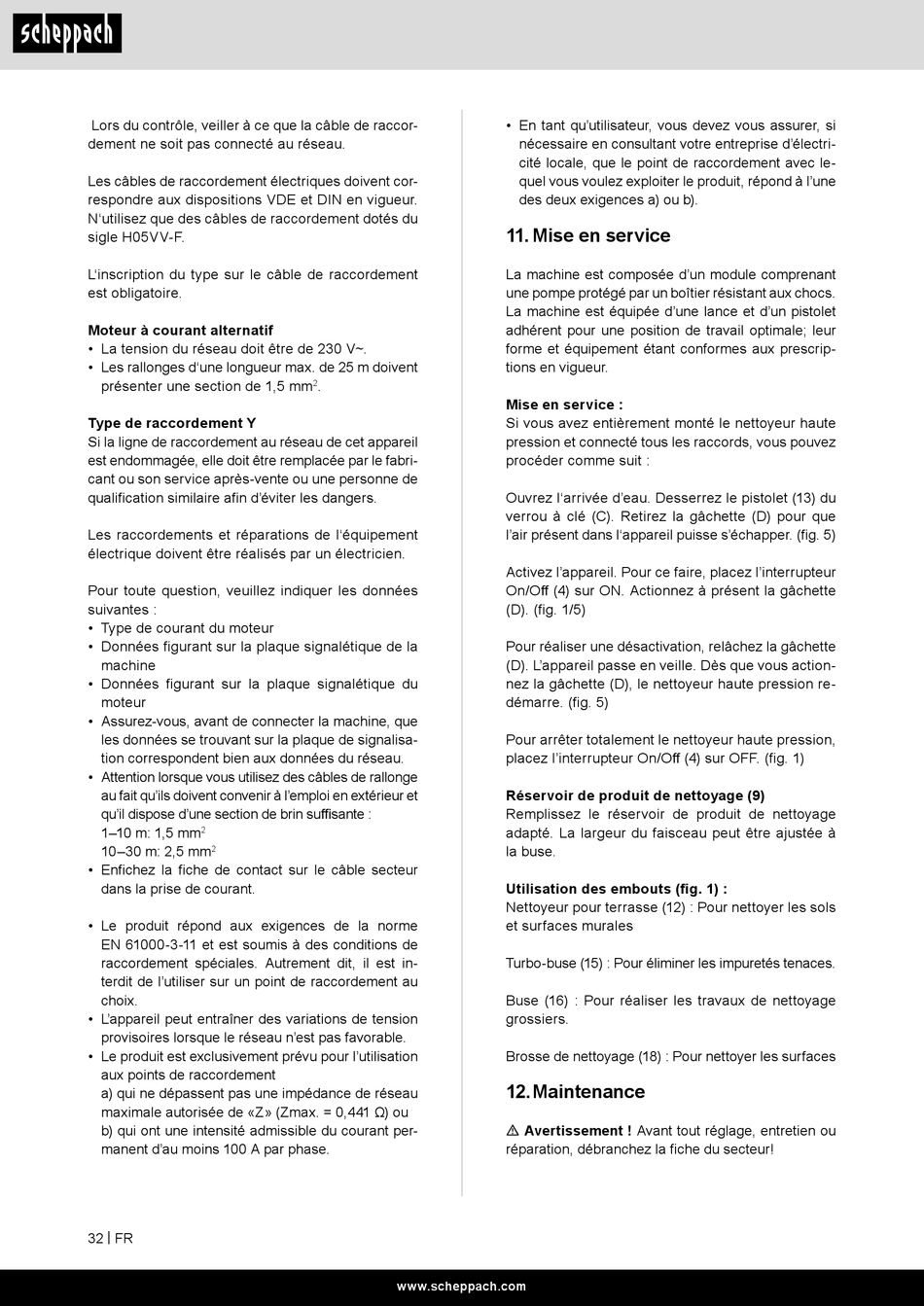

Scheppach HCE2600 Originalbetriebsanleitung Seite 32

Lors du contrôle, veiller à ce que la câble de raccor-
dement ne soit pas connecté au réseau.
Les câbles de raccordement électriques doivent cor-
respondre aux dispositions VDE et DIN en vigueur.
N'utilisez que des câbles de raccordement dotés du
sigle H05VV-F.
L'inscription du type sur le câble de raccordement
est obligatoire.
Moteur à courant alternatif
• La tension du réseau doit être de 230 V~.
• Les rallonges d'une longueur max. de 25 m doivent
présenter une section de 1,5 mm
Type de raccordement Y
Si la ligne de raccordement au réseau de cet appareil
est endommagée, elle doit être remplacée par le fabri-
cant ou son service après-vente ou une personne de
qualification similaire afin d'éviter les dangers.
Les raccordements et réparations de l'équipement
électrique doivent être réalisés par un électricien.
Pour toute question, veuillez indiquer les données
suivantes :
• Type de courant du moteur
• Données figurant sur la plaque signalétique de la
machine
• Données figurant sur la plaque signalétique du
moteur
• Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de signalisa-
tion correspondent bien aux données du réseau.
• Attention lorsque vous utilisez des câbles de rallonge
au fait qu'ils doivent convenir à l'emploi en extérieur et
qu'il dispose d'une section de brin suffisante :
1–10 m: 1,5 mm
2
10–30 m: 2,5 mm
2
• Enfichez la fiche de contact sur le câble secteur
dans la prise de courant.
• Le produit répond aux exigences de la norme
EN 61000-3-11 et est soumis à des conditions de
raccordement spéciales. Autrement dit, il est in-
terdit de l'utiliser sur un point de raccordement au
choix.
• L'appareil peut entraîner des variations de tension
provisoires lorsque le réseau n'est pas favorable.
• Le produit est exclusivement prévu pour l'utilisation
aux points de raccordement
a) qui ne dépassent pas une impédance de réseau
maximale autorisée de «Z» (Zmax. = 0,441 Ω) ou
b) qui ont une intensité admissible du courant per-
manent d'au moins 100 A par phase.
32 | FR
.
2
www.scheppach.com
• En tant qu'utilisateur, vous devez vous assurer, si
nécessaire en consultant votre entreprise d'électri-
cité locale, que le point de raccordement avec le-
quel vous voulez exploiter le produit, répond à l'une
des deux exigences a) ou b).
11. Mise en service
La machine est composée d'un module comprenant
une pompe protégé par un boîtier résistant aux chocs.
La machine est équipée d'une lance et d'un pistolet
adhérent pour une position de travail optimale; leur
forme et équipement étant conformes aux prescrip-
tions en vigueur.
Mise en service :
Si vous avez entièrement monté le nettoyeur haute
pression et connecté tous les raccords, vous pouvez
procéder comme suit :
Ouvrez l'arrivée d'eau. Desserrez le pistolet (13) du
verrou à clé (C). Retirez la gâchette (D) pour que
l'air présent dans l'appareil puisse s'échapper. (fig. 5)
Activez l'appareil. Pour ce faire, placez l'interrupteur
On/Off (4) sur ON. Actionnez à présent la gâchette
(D). (fig. 1/5)
Pour réaliser une désactivation, relâchez la gâchette
(D). L'appareil passe en veille. Dès que vous action-
nez la gâchette (D), le nettoyeur haute pression re-
démarre. (fig. 5)
Pour arrêter totalement le nettoyeur haute pression,
placez l'interrupteur On/Off (4) sur OFF. (fig. 1)
Réservoir de produit de nettoyage (9)
Remplissez le réservoir de produit de nettoyage
adapté. La largeur du faisceau peut être ajustée à
la buse.
Utilisation des embouts (fig. 1) :
Nettoyeur pour terrasse (12) : Pour nettoyer les sols
et surfaces murales
Turbo-buse (15) : Pour éliminer les impuretés tenaces.
Buse (16) : Pour réaliser les travaux de nettoyage
grossiers.
Brosse de nettoyage (18) : Pour nettoyer les surfaces
12. Maintenance
m Avertissement ! Avant tout réglage, entretien ou
réparation, débranchez la fiche du secteur!
