Vorbereitung:
1. Bitte bestätigen Sie vor der Installation, dass ausreichend vorhanden
istPlatz rund um das Gelände.
2. Bitte verwenden Sie die mit dem Fahrzeug gelieferten oder Ihre eigenen
WerkzeugeSpezialwerkzeuge für die Installation.
3. Vergewissern Sie sich vor der Installation, dass alle Komponenten
vollständig sind.

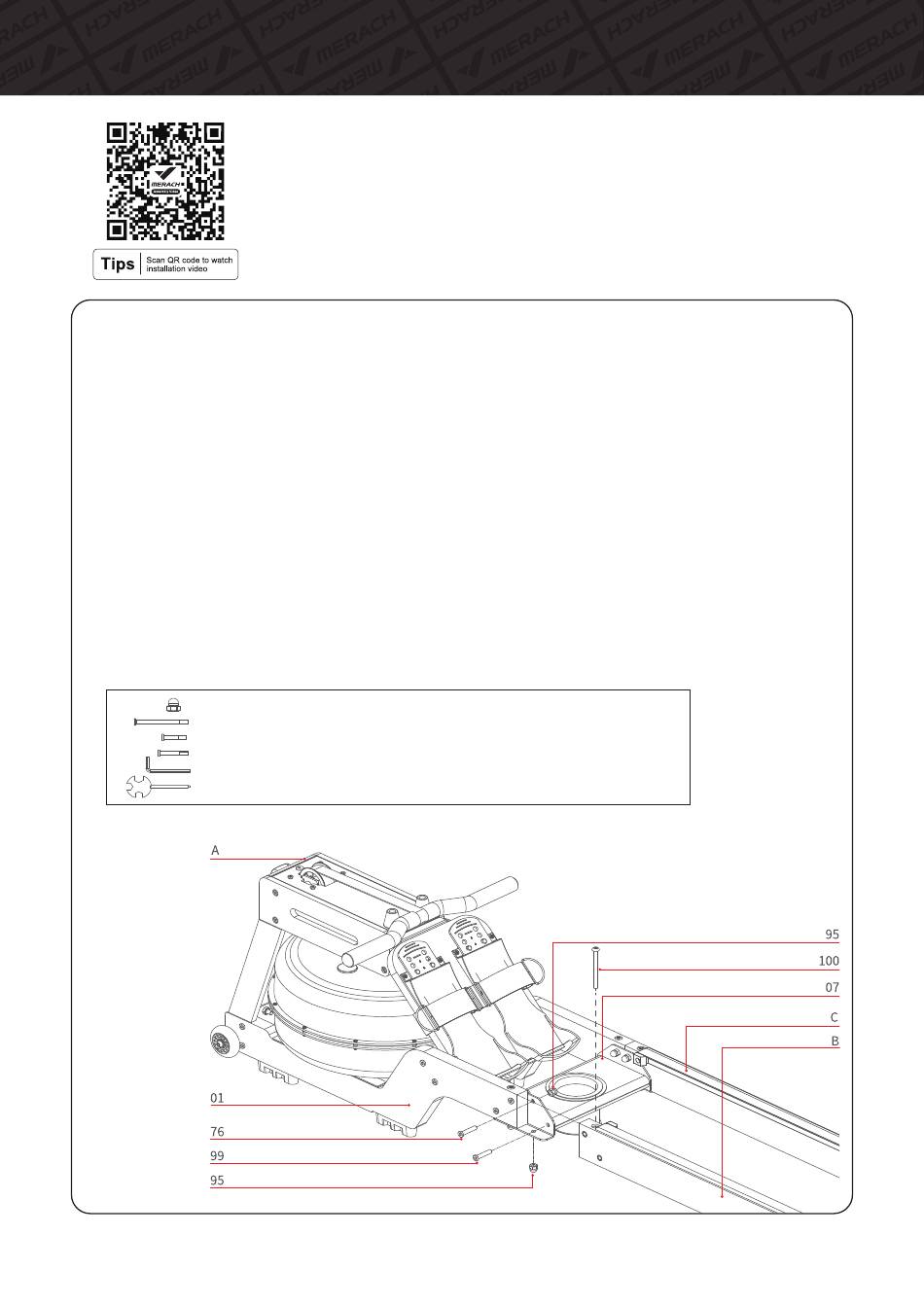

Schritt 1: Installieren Sie die linke/rechte hintere Schienenmontage
A. Installieren Sie die linke/rechte hintere Schienenmontage (#B/C) senkrecht auf dem
Hauptrahmen (#A) mit 2 Inbusschrauben mit flachem Kopf (#100) und 2 Hutmuttern (#75).
Ziehen Sie sie mit dem Inbusschlüssel (#101) und dem Phillips-Schlüssel (#103) fest.
B. Heben Sie die Track Center Connection Plate (#07) an und stecken Sie dann 2
Inbusschrauben mit flachem Kopf (#99) jeweils durch die seitlichen Löcher der linken/rechten
hinteren Schienenmontage (#B/C) in die Track Center Connection Plate (#07) ein und ziehen
Sie sie fest.Hinweis: Ziehen Sie es noch nicht fest.
C. Verwenden Sie den Inbusschlüssel (#101), um 2 Inbusschrauben mit Innensechskantkopf
(#76) durch die Löcher unter der linken/rechten hinteren Schienenmontage (#B/C) in die Track
Center Connection Plate (#07) zu stecken und ziehen Sie sie fest, um die 2 Hutmuttern (#75)
zu sichern.
#95 Hutmuttern M8 *4
#100 Innensechskant-Flachkopfschrauben und konischem Kopf M8×90×S5×15*2
#76 Innensechskant-Flachkopfschrauben M8×40×15×S5 *2
#99 Innensechskant-Flachkopfschrauben M8×50×15×S5 *2
#101 Inbusschlüssel S5 30*80*5 S5 *1
#103 Kreuzschlitzschlüssel S13 S14 S17 *1
Montageanleitung
08
