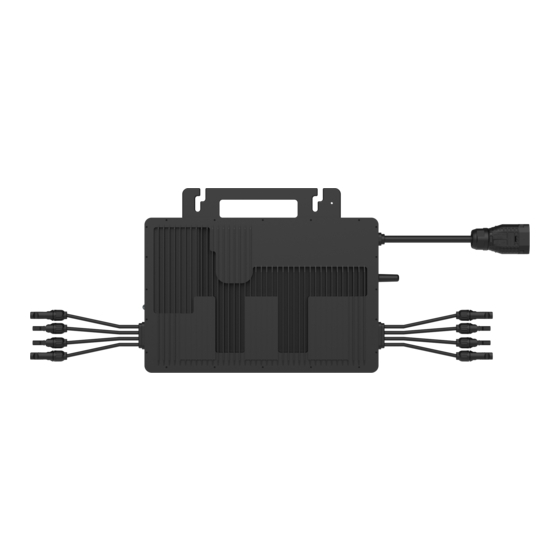

Hoymiles MIT-5000-8T Serie Installationskurzanleitung

Gefahr
• Die Installation muss bei ausgeschalteten Geräten erfolgen.
• Um eine Beschädigung des Mikro-Wechselrichters oder potenzielle Brandgefahr zu vermeiden, stellen Sie
sicher, dass verlässliche Klemmen mit dem richtigen Drehmoment fest angezogen sind.
Warnung
• Lesen Sie diese Anleitung vor der Installation sorgfältig durch.
• Das Betriebspersonal muss eine geeignete persönliche Schutzausrüstung (PSA) tragen.
• Stellen Sie sicher, dass die AC- und DC-Leitungen vor den Anschlussarbeiten nicht unter Spannung stehen.
• Halten Sie die am Installationsort geltenden Vorschriften und Bestimmungen ein.
• Hoymiles haftet nicht für Schäden, die durch unsachgemäße Installation und Verwendung entstehen.
Hinweis
Die Mikro-Wechselrichter der Serie MIT-5000-8T können an einem dreiphasigen 230/400-V-Netz betrieben werden.
Anschlussplan
Position
A
B
C
D
E
Vorbereitung
1
Überprüfen der Werkzeuge
Elektrischer
PSA Schraubendreher
(2-9 Nm)
2
Herunterladen der App
S-Miles Installer
Mechanische Installation
1
Befestigen der Mikro-Wechselrichter am Gestell
a. Planen und markieren Sie die Position der einzelnen Mikro-
Wechselrichter auf dem Gestell.
b. Schieben Sie alle T-Gleitmuttern entlang des Gestells, bis sie
vollständig an den markierten Stellen sitzen.
c. Setzen Sie den Mikro-Wechselrichter (mit dem Etikett nach oben)
auf das Gestell.
d. Befestigen Sie den Mikro-Wechselrichter am Gestell
(Anzugsdrehmoment: 9 Nm).
Warnung
• Installieren Sie den Mikro-Wechselrichter immer unterhalb des PV-Moduls, um eine direkte Einwirkung von Regen, UV-Strahlung und anderen schädlichen Witterungseinflüssen zu vermeiden.
• Sehen Sie den Abstand zwischen dem Mikro-Wechselrichter und dem Dach möglichst groß vor, um eine optimale Kommunikationsqualität zu gewährleisten.
• Lassen Sie um den Mikro-Wechselrichter herum mindestens 2 cm Platz für Belüftung und Wärmeableitung.
Zusätzliche Erdung (falls erforderlich)
Die AC-Kabel enthalten bereits Erdungsdrähte für die direkte Erdung.
Wenn an Ihrem Installationsort eine externe Erdung erforderlich ist,
können Sie das Erdungszubehör per E-Mail von sales@hoymiles.com
bestellen.
01
MIT-5000-8T Serie Mikro-Wechselrichter-Installationskurzanleitung
Beschreibung
Flex-T5-Erweiterungssteckverbinder
Flex-T5-Anschlusskabel
Flex-T5-Trunk-Kabel-Steckverbinder
Flex-T5-Kabelklemmenverbinder
Flex-T5-Trennwerkzeug
M8-Schrauben
sales@hoymiles.com
* Anwendbar für MIT-4000/4500/5000-8T und MIT-4000/4500/5000-8TL Mikro-Wechselrichter
Hoymiles Mikro-Wechselrichter (Modell: MIT-4000/4500/5000-8T und MIT-4000/4500/5000-8TL)
ist ein Produkt der Klasse B. Dieses Produkt kann im Wohnbereich Funkstörungen verursachen. In
diesem Fall obliegt es dem Benutzer angemessene Maßnahmen zur Beseitigung der Störung zu
ergreifen. BETRIEBSFREQUENZ (die maximale Ausgangsleistung): 863 bis 870 MHz, ERP
EU-Konformitätserklärung
Hoymiles Mikro-Wechselrichter (Modell: MIT-4000/4500/5000-8T und MIT-4000/4500/5000-8TL) entspricht den
grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/53/EU, 2009/125/EG,
2011/65/EU und (EU)2015/863.
Das Original der EU-Konformitätserklärung finden Sie unter https://www.hoymiles.com/resources/download.
Kabelbinder Diagonalschneider
3
Planen der Mikro-Wechselrichter
Legen Sie die Anzahl der Mikrowechselrichter pro AC-Ausgangsleitung auf der
Grundlage der Strombelastbarkeit der AC-Kabel fest.
*Die Strombelastbarkeit des AC-Kabels bestimmt die Grenzwerte, die variieren können. Prüfen Sie die
örtlichen Vorschriften auf die tatsächlichen Grenzwerte.
Maximale Anzahl von Mikro-Wechselrichtern pro Leitung bei 230/400 V
Modell
MIT-4000-8T MIT-4000-8TL MIT-4500-8T MIT-4500-8TL MIT-5000-8T MIT-5000-8TL
Kabelgröße
2,5 mm² 3
4 mm² 5
6 mm² 6
Etikettenseite
service.de@hoymiles.com
A B
Drehmomentschlüssel
Abisolierzange
(1,5-3 Nm)
3
4
5
Anzugsdrehmoment:
Region: Weltweit AP041003 REV1.1 © 2024 Hoymiles Power Electronics Inc.
14 dbm
C D E
Crimpzange
(2,5/4/6 mm²)
3
4
5
9 Nm
Anzugsdrehmoment: 2 Nm
