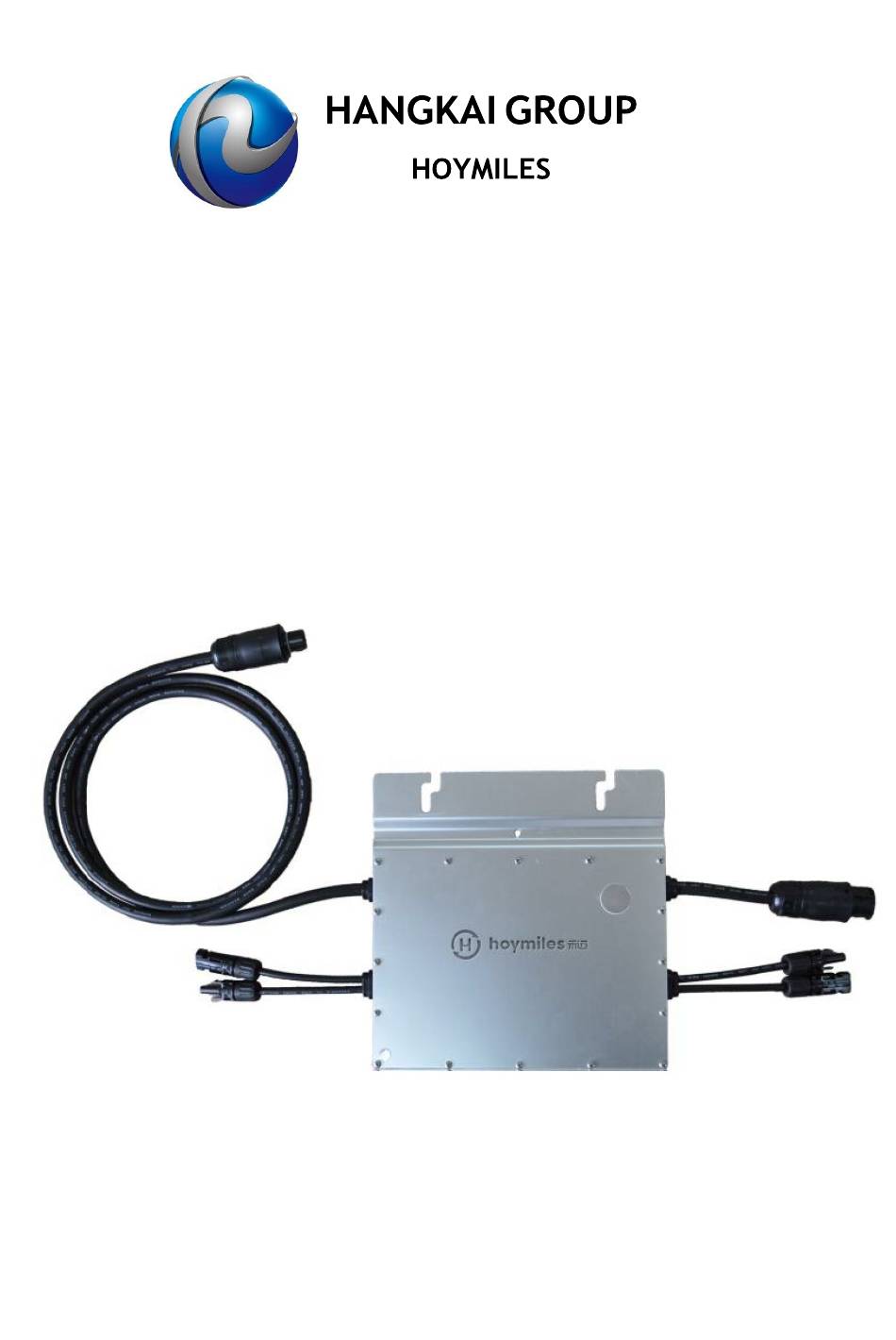

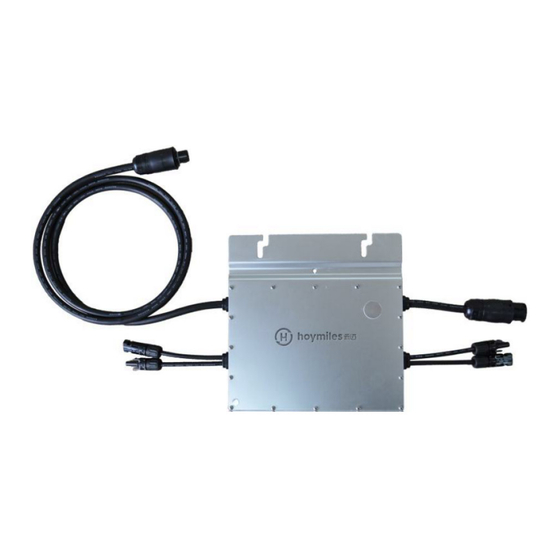

- Seite 1 MIKRO- WECHSELRICHTER MI-500/MI-600/MI-700...
- Seite 2 TECHNISCHES HANDBUCH INHALTSVERZEICHNIS ALLGEMEINES ............................4 SICHERHEITSINFORMATIONEN ....................... 5 SYMBOLE ..................5 MONTAGE WARNHINWEISE ..............7 VORBEREITUNG DER MONTAGE ......................8 TRANSPORT UND KONTROLLE ..............8 INSTALLATIONSUMGEBUNG ÜBERPRÜFEN ..........9 INSTALLATIONSPOSITION ..............9 MONTAGE UND VERKABELUNG ......................10 INSTALLATIONSDIAGRAMM ..............10 Systemschaltplan ................
- Seite 4 ALLGEMEINES Vielen Dank, dass Sie sich für einen MI-500/MI-600/MI-700 Mikrowechselrichter entschieden haben! Dieses Mikrowechselrichtersystem ist das weltweit technologisch fortschrittlichste Wechselrichtersystem mit den Vorteilen einer effizienten, flexiblen, sicheren und zuverlässigen Nutzung für Anwendungen, die der Energieversorgung dienen. Dieses System besteht aus einer Gruppe von Mikrowechselrichtern, die Gleichstrom (DC) in Wechselstrom (AC) umwandeln und in das Stromnetz einspeisen.
- Seite 5 SICHERHEITSINFORMATIONEN WICHTIGE SICHERHEITSANWEISUNGEN! BITTE DIE EINLEITUNG SORGFÄLTIG AUFBEWAHREN! SYMBOLE Die in diesem Handbuch verwendeten Sicherheitssymbole sind unten aufgelistet und ausführlich dargestellt. Symbol Bedeutung Es weist auf eine gefährliche Situation hin, die zu tödlichen Stromschlägen, anderen schweren Körperverletzungen oder Brandgefahren führen kann. Es weist auf Anweisungen hin, die vollständig verstanden befolgt werden...
- Seite 6 Die Symbole auf dem Mikrowechselrichter sind unten aufgelistet und ausführlich dargestellt. Symbol Bedeutung Behandlung Um die europäische Richtlinie 2002/96 / EG über Elektro- und Elektronik-Altgeräte und deren Umsetzung als nationales Recht zu erfüllen, müssen Elektrogeräte, die das Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und an eine zugelassene Recyclinganlage zurückgeschickt werden.
- Seite 7 Bei Auffälligkeiten oder Unregelmäßigkeiten des Geräts, verwenden Sie es bitte nicht weiter. Vermeiden Sie selbsttätige Reparaturen. Reparaturen sollen nur mit Original-Ersatzteilen durchgeführt werden, die ihren zielgemäßen Verwendungen entsprechen. Zudem sollen sie auch durch einen zugelassenen Vertragspartner oder Hoymiles autorisierten Servicevertreter installiert werden.
- Seite 8 Arbeitsabläufe verursacht werden. VORBEREITUNG DER MONTAGE TRANSPORT UND KONTROLLE Hoymiles verpackt und schützt die einzelnen Komponenten mit geeigneten Mitteln um den Transport und die anschließende Handhabung zu erleichtern. Die Lieferung der Ausrüstung, insbesondere Landtransport, muss auf angemessene Weise erfolgen, um die Komponenten (insbesondere die elektronischen Komponenten) vor Gewalteinwirkung, Stößen, Feuchtigkeit,...
- Seite 9 INSTALLATIONSUMGEBUNG ÜBERPRÜFEN Die Installation der Komponenten basiert auf dem Systemdesign und dem Ort, an dem sie installiert sind . Die Installation muss durchgeführt, wenn der Wechselrichter vom Stromnetz getrennt • ist. Bitte achten Sie auch darauf, dass die Solarmodule abgedeckt sind. Siehe Anhang: Technische Daten zur Überprüfung der zu beachtenden •...
- Seite 10 MONTAGE UND VERKABELUNG INSTALLATIONSDIAGRAMM Systemschaltplan A: Einphasiges Verdrahtungsschema B: Dreiphasiges Verdrahtungsschema Fig.2. MI-500/MI-600/MI-700 Mikrowechselrichtersystem Schaltplan...
- Seite 11 Montageplan Fig.3. Montage Abbildung...
- Seite 12 Montageanleitung Schritt 1. Installieren eines Mikrowechselrichters a. Markieren Sie die ungefähre Mitte jedes Photovoltaikmoduls auf dem Gestell. b. Installieren Sie den Mikrowechselrichter mit der silbernen Seite nach oben. Bitte beachten Sie die maximale Anzahl von Mikrowechselrichtern in einem AC- Strang. Installieren Sie den Mikrowechselrichter unter dem PV-Modul, sodass dieser vor Sonne und Regen geschützt ist.
- Seite 13 Alle externen Verbindungen zur isolierten Anschlussdose (Kappen, Adapter usw.) müssen mit Original Hoymiles-Komponenten hergestellt werden. Achten Sie besonders darauf und stellen Sie sicher, dass Sie die Phase nicht mit dem Neutralleiter verwechseln! Der Installateur ist für die Auswahl einer Anschlussdose mit den entsprechenden Abmessungen und Isolierungen verantwortlich.
- Seite 14 (siehe unten). Achtung: Das Etikett mit Seriennummer vom MI-500 soll zwischen zwei Spalten angebracht werden, mit den Buchstaben A und B um den zwei verbundenen PV Panels zu identifizieren. Schritt 6. Photovoltaikmodule installieren a. Installieren Sie die Photovoltaikmodule auf dem Montagegestell.
- Seite 15 Empfohlen wäre, die Mikrowechselrichter unter den PV Modulen zu installieren, sodass die Wechselrichter im Schatten betrieben können. Direkte Sonnenstrahlen können zur Beschädigung des Mikrowechselrichters führen. Jedes Modul soll an einen Mikrowechselrichter anschließen, mit einem DC- Kabel, das bis 3 Meter lang ist. Schritt 7.
- Seite 16 FEHLERBEHEBUNG Qualifiziertes Personal kann die folgenden Fehlerbehebungsschritte befolgen, falls die PV- Anlage nicht ordnungsgemäß funktioniert. Statusanzeigen und Fehlerberichte Startvorgang LED Fünf kurze grüne Blinksignale, wenn der Mikrowechselrichter zum ersten Mal mit Gleichstrom versorgt wird, zeigen einen erfolgreichen Start des Mikrowechselrichters an LED nach dem Start Langsam blinkend Grün im Abstand von 4 Sekunden: erzeugt Strom und kommuniziert mit DTU...
- Seite 17 Sie das Gerät mit einem Tuch oder anderen geeigneten Hilfsmitteln. Versuchen Sie nicht, den Mikrowechselrichter zu demontieren oder interne Reparaturen durchzuführen! Um die Betriebssicherheit und Dichtheit der Wechselrichter zu erhalten, sind Hoymiles Mikrowechselrichter nicht für interne Reparaturen ausgelegt! Das AC-Ausgangskabel kann nicht ausgetauscht werden. Wenn das Kabel beschädigt ist, sollte das Gerät komplett ausgetauscht werden.
- Seite 18 LAGERUNG UND DEMONTAGE Wenn das Gerät nicht sofort genutzt wird oder für längere Zeit gelagert wird, prüfen • Sie, dass es richtig verpackt ist. Das Gerät muss in gut belüfteten Innenräumen gelagert werden Führen Sie eine vollständige Inspektion durch, wenn Sie das Gerät nach langer Zeit oder •...
- Seite 19 ANHANG TECHNISCHE DATEN Technische Daten MI-500 PV - Eingang DC Empfohlene Einga ngs leis tung (W) bi s 620 MPPT - Spannungs bereich (V) 27-48 Sta rts pannung (V) Betriebs s pannungs bereich (V） 16 - 60 Ma xima le Ei nga ngs s pa nnung (V)
- Seite 20 Technische Daten MI-600 PV - Eingang DC Empfohl ene Ei ngangs leis tung (W) bi s 760 MPPT - Spannungs bereich (V) 29-48 Starts pa nnung (V) Betriebs s pannungs bereich (V） 16 - 60 Maximale Eingangs s pa nnung (V) Maximaler Ei nga ngs s trom (A) 11,5 Ausgang AC...
- Seite 21 Technische Daten MI-700 PV - Eingang DC Empfohl ene Ei nga ngs l ei s tung (W) bi s 800 MPPT - Spa nnungs berei ch (V) 33-48 Sta rts pa nnung (V) Betri ebs s pa nnungs berei ch (V） 16 - 60 Ma xi ma l e Ei nga ngs s pa nnung (V) Ma xi ma l er Ei nga ngs s trom (A)
