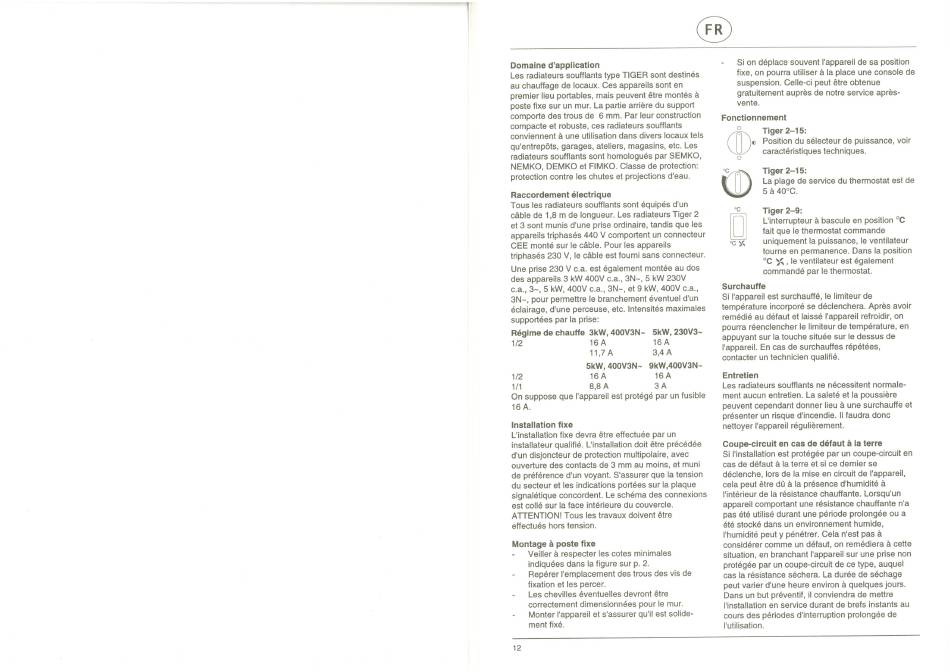

Domaine d'application
Les radiateurs soufflants type TIGER sont destinés
au chauffage de locaux. Ces appareils sont en
premier lieu portables, mais peuvent étre montés å
poste fixe sur un mur. La partie arriére du support
comporte des trous de 6 mm. Par leur construction
compacte et robuste, ces radiateurs soufflants
conviennent une utilisation dans divers locaux tels
qu•entrepöts,garages, ateliers, magasins, etc. Les
radiateurs soufflants sont homologués par SEMKO,
NEMKO, DEMKO et FIMKO. Classe de protection:
protection contre Ies chutes et projections d'eau.
Raccordement électrique
Tous Ies radiateurs soufflants sont équipés d'un
cåble de I ,8 m de longueur. Les radiateurs Tiger 2
et 3 sont munis dune prise ordinaire, tandis que les
appareils triphasés 440 V comportent un connecteur
CEE monté sur Ie cåble. Pour les appareils
triphasés 230 V, le cåble est foumi sans connecteur.
IJne prise 230 V C.a.est également montée au dos
des appareils 3 kW 400V c.a., 3N-, 5 kW 230V
c.a., 3-, 5 kW, 400V c.a., 3N-, et 9 kW, 400V c.a.,
3N—,pour permettre le branchement éventuel d'un
éclairage, dune perceuse, etc. Intensités maximales
supportées par la prise:
Régime de chauffe 3kW,400V3N- 5kW, 230V3-
16 A 16 A
1/2
11.7 A
5kW, 400V3N- 9kW,400V3N-
16 A
1/2 16 A
8.8 A
1/1
On suppose que l'appareil est protégé par un fusible
16 A.
Installation fixe
L'installation fixe devra étre effectuée par un
installateur qualifié. L'installation doit étre précédée
d'un disjoncteur de protection multipolaire, avec
ouverture des contacts de 3 mm au moins, et muni
de préférence dun voyant. Sassurer que la tension
du secteur et les indications portées sur la plaque
signalétique concordent. Le schéma des connexions
est collé sur la face intérieure du couvercle.
ATTENTION! Tous Ies travaux doivent étre
effectués hors tension.
Montage å poste fixe
Veiller respecter les cotes minimales
indiquées dans Ia figure sur p. 2.
Repérer l'emplacement des trous des vis de
fixation et les percer.
Les chevilles éventuelles devront étre
correctement dimensionnées pour le mur.
Monter l'appareil et Sassurer qu'il est solide-
ment fixé.
12
Si on déplace souvent l'appareil de sa position
fixe, on pourra utiliser å la place une console de
suspension. Celle-ci peut étre obtenue
gratuitement auprös de notre service apres-
vente.
Fonctionnement
Tiger 2-15:
Position du sélecteur de puissance, voir
caractéristiques techniques.
Tiger 2-15:
La plage de service du thermostat est de
5 400c.
Tiger 2-9:
Cinterrupteur bascule en position oc
fait que le thermostat commande
uniquement la puissance, Ie ventilateur
tourne en permanence. Dans la position
oc , Ie ventilateur est également
commandé par le thermostat.
Surchauffe
Si I'appareil est surchauffé, le limiteur de
température incorporé se déclenchera. Apres avoir
remédié au défaut et laissé rappareil refroidir, on
pourra réenclencher Ie limiteur de température, en
appuyant sur la touche située sur le dessus de
rappareil. En cas de surchauffes répétées,
contacter un technicien qualifié.
Entretien
Les radiateurs soufflants ne nécessitent normale-
ment aucun entretien. La saleté et Ia poussiére
peuvent cependant donner lieu une surchauffe et
présenter un risque d'incendie. II faudra donc
nettoyer l'appareil réguliérement.
Coupe-circuit en cas de défaut la terre
Si linstallation est protégée par un coupe-circuit en
cas de défaut Ia terre et si ce demier se
déclenche, lors de Ia mise en circuit de l'appareil,
cela peut étre dü Ia présence d'humidité
I'intérieur de Ia résistance chauffante. Lorsqu'un
appareil comportant une résistance chauffante n'a
pas été utilisé durant une période prolongée ou a
été stocké dans un environnement humide,
I'humidité peut y pénétrer. Cela Nest pas
considérer comme un défaut, on remédiera å cette
situation, en branchant I'appareil sur une prise non
protégée par un coupe-circuit de ce type, auquel
cas la résistance séchera. La durée de séchage
peut varier d'une heure environ quelques jours.
Dans un but préventif, il conviendra de mettre
l'installation en service durant de brefs instants au
cours des périodes dinterruption prolongée de
I'utilisation.
