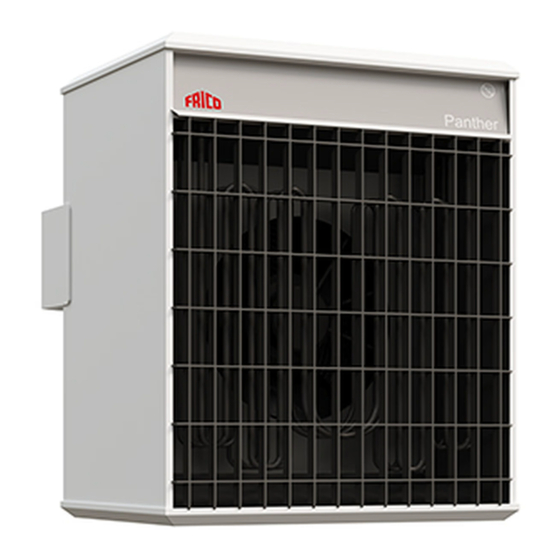

- Seite 1 Original instructions Panther FC 20 - 30 kW ..11 ..13 ..16 ..19 ..22 ..25 ..28 ..31 ..34 ..37 ..40 ..43...
- Seite 2 Panther FC 20-30 Minimum mounting distance Wall 30° 1800 1000 Floor Ceiling FR: Distances minimales DE: Mindestabstand SE: Minimiavstånd NO: Minsteavstand DK: Minimumsafstande Minimietäisyydet NL: Minimale afstand ES: Distancias mínimas Distanze minime PL: Minimalne odległości RU: Минимальные расстояния при установке 7,5°...
- Seite 3 Panther FC 20-30 Mark and drill holes Detach bracket from the unit ø8,5 ø15 ø9 Mount the bracket on the wall Hang the unit on the bracket Tighten all screws. Adjust the angle and fix it with the lower screws 0°...
- Seite 4 Panther FC 20-30 Connection Frico Control PNF20 PNF30 PNF2023 PNF3023 6.3A x 2 FC PC board Resetting the overheat protection FR: Réinitialisation de la protection anti-surchauffe DE: Zurücksetzen des Überhitzungsschutzes SE: Återställning överhettningsskydd NO: Tilbakestille overopphetingsvernet DK: Nulstilling af overophedningsbeskyttelsen...
-
Seite 5: Accessories
Panther FC 20-30 Item Type Voltage Minimal Cross Nominal Cross section number section cable for terminal block PNF20 334031 400V3N~ 334032 PNF2023 230V3~ PNF30 334033 400V3N~ 334035 PNF3023 230V3~ FR: Section transversale minimale du câble. Section transversale nominale du bornier. DE: Mindestquerschnitt Kabel. - Seite 6 Panther FC 20-30 Control systems FC Frico control The fan heater must be supplemented with a FC control system. FCDF - FC Direct FCSF - FC Smart FCCF FCBC10 FCLAP FCCF FCBC05 FCPF - FC Pro FCBF - FC Building...
-
Seite 7: Technical Specifications
Panther FC 20-30 Technical specifications Panther FC 20 - 30 (IP44) Item Type Output Airflow Sound Sound ∆t* Motor Voltage Amperage Weight number steps power * pressure* [kW] [m³/h] [dB(A)] [dB(A)] [°C] [kg] PNF20 334031 0/10/20 2250/2800 78 51/62 27/21 400V3N~* 29,5 334032... - Seite 8 Panther FC 20-30 Internal wiring diagram Panther FC 20 kW 400V3N~ Inlet sensor Outlet sensor Wiring diagrams for control system in the FC manual.
- Seite 9 Panther FC 20-30 Internal wiring diagram Panther FC 30 kW 400V3N~ Inlet sensor Outlet sensor Wiring diagrams for control system in the FC manual.
- Seite 10 Panther FC 20-30 Internal wiring diagram Panther FC 20-30 kW 230V3~ Inlet sensor Outlet sensor Wiring diagrams for control system in the FC manual.
-
Seite 11: Allgemeine Anweisungen
Panther FC 20-30 Montage- und Betriebsanleitung Allgemeine Anweisungen Während sämtlicher Service-, Bitte lesen Sie diese Anweisungen vor der Reparatur- und Wartungsarbeiten Montage und Verwendung gründlich durch. muss die Stromversorgung zur Bewahren Sie diese Anleitung zum späteren Einheit unterbrochen sein. Nachschlagen gut auf. Das Produkt darf nur gemäß... -
Seite 12: Überhitzung
Panther FC 20-30 variieren. Wenn das Gerät eine längere Zeit oder Schmutzpartikeln zu Rauch- oder nicht im Einsatz ist, sollte es hin und wieder zur Geruchsbildung kommen. Das ist völlig unbedenklich und lässt nach kurzer Zeit nach. Vorbeugung für eine kurze Zeit eingeschaltet werden. - Seite 13 Panther FC 20-30 an seinem üblichen Betriebsplatz aufgestellt und ACHTUNG Einige Geräteteile können installiert ist, und wenn sie beaufsichtigt sowie sehr heiß werden und Verbrennungen verursachen. In Anwesenheit von Kindern im sicheren Gebrauch des Gerätes geschult oder gebrechlichen Personen ist besondere werden, und sich der damit verbundenen Vorsicht geboten.
