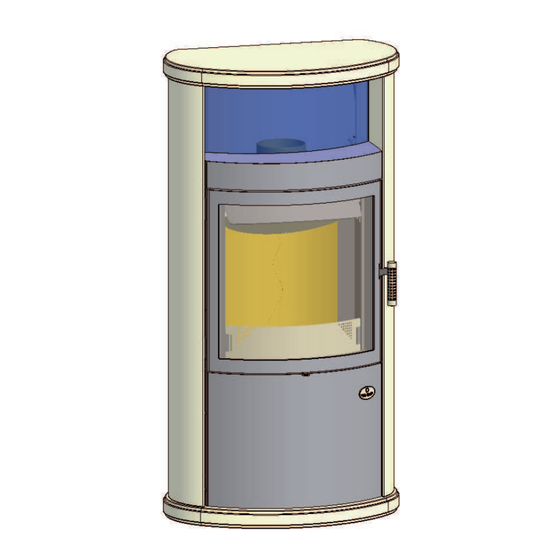

max blank Boston Montageanleitung
Verwandte Anleitungen für max blank Boston
Inhaltszusammenfassung für max blank Boston
- Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Boston Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
-
Seite 2: Anbringung Des Typenschildes
Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt. -
Seite 3: Inhaltsverzeichnis
MONTAGE-ANLEITUNG FÜR KAMINOFEN Modell: Boston Inhalt: Seite Datenblatt Sicherheitsabstände Luftschieberstellungen Konformitätserklärung Einbau der Schamotte Reinigung Montage Technische Änderungen vorbehalten. Bewahren Sie Ihre Technische Anleitung gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen Vorschriften (z.B. Landesbauordnungen und FeuVO) und die gültigen örtlichen... -
Seite 4: Datenblatt
Datenblatt Technische Daten max. Abbrandmenge: 3,0 kg / Stunde Höhe 1403 mm Breite 724 mm Tiefe 420 mm Prüfwerte nach DIN EN 13240 Scheitholz Buche Gewicht ohne Schamotte 295 kg Wirkungsgrad 79,3 % Gewicht Schamotte 20 kg CO (13%O 1278 mg/m³ Rauchrohrabgang Ø... -
Seite 5: Sicherheitsabstände
Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen. Insbesondere sind die jeweils gültigen Landesvorschriften sowie die örtlich geltenden Vorschriften zu beachten. Sichtbereich Feuers (Strahlungsbereich) muss ein Abstand von 80 cm zu brennbaren Bauteilen eingehalten werden. -
Seite 6: Konformitätserklärung
Konformitätserklärung Max Blank GmbH Klaus-Blank-Str. 1 D-91747 Westheim www.maxblank.com erklärt in eigener Verantwortung, dass die Kaminofenserie KO-3 die Anforderungen der EN 13240 erfüllt. Das Produkt ist bestimmungsgemäß zur Beheizung des Aufstellungsraumes geschaffen. Zum ordnungsgemäßen Betrieb des Produktes und zur Aufrechterhaltung der Gewährleistung ist die Aufstellungs- und Bedienungsanleitung zu beachten. -
Seite 7: Einbau Der Schamotte
Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten. - Seite 8 Den linken Schamottestein (2) wie abgebildet einsetzen und ganz auf die linke Seite schieben. Den rechten Schamottestein (3) wie abgebildet einbauen. Nach dem Einbau der beiden Schamottesteine (2) und (3) diese zusammenschieben und mittig ausrichten. Feuerraumboden (4) gemäß Bild einsetzen. Umlenkplatte (5) wie abgebildet senkrecht halten, in den Feuerraum einführen und hinter den seitlichen...
-
Seite 9: Reinigung
Die beiden seitlichen Lufteinlassdüsen (6) einsetzen. Feuerbock (7) einsetzen. Der Ausbau der Schamotte erfolgt in umgekehrter Reihenfolge. Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. Zum Reinigen der Rauchrohre können Sie die Umlenkplatten im Kaminofen herausnehmen und dadurch den entfernten Russ von den Rauchrohren im Brennraum entnehmen. -
Seite 10: Montage
Montage: Kaminofen Boston Steindeckel Rückwand Rechter Ausschnitt für Linker Seitenstein Rauchrohr Seitenstein Feuerraumtüre Ausschnitt für Außenluft Holzfachtüre Steinsockel Achtung! Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: •... - Seite 11 Die Holzlege (2) aus dem Holzfach entnehmen. Die beiden Innenverkleidungen (4) durch Lösen der Linsenkopfschrauben (3) abnehmen. Zum Entfernen der Rückwand (7) die oberen beiden Sechskantmuttern (5) lösen. Unten die beiden Linsenkopfschrauben (6) lockern. Diese sind durch die beiden äußeren Luftschlitze in der Rückwand zu erreichen.
- Seite 12 In den Steinsockel (8) die beigelegten Stellfüße (9) einschrauben. Den Steinsockel (8) an den Aufstellungsort bringen und mit Wasserwaage auf waagrechte Position prüfen. Bei Bedarf den Steinsockel (8) mit Hilfe der Stellfüße (9) ausrichten. Den Kaminofen auf den Steinsockel (8) stellen und umlaufend auf gleiche Randabstände achten.
- Seite 13 Den linken Seitenstein (11) auf den Steinsockel (8) stellen und die am Stein befestigten Laschen (13) und (14) am Kaminofen einfahren. Befestigt wird der Seitenstein (11) oben mit einer Linsenkopfschraube (15) und unten mit einer Sechskantschraube (16). Darauf achten, dass der Seitenstein unten einen umlaufend gleichen Abstand zum Steinsockel und seitlich einen gleichmäßigen Abstand zur Türe...
- Seite 14 Die Innenverkleidungen (4) im Holzfach mit den hinteren Laschen in die Schlitze am Sockelgestell stecken und vorne mit den beiden Linsenkopfschrauben (3) verschrauben. Die Holzlege (2) in das Holzfach legen. Die Rückwand (7) unten in die gelockerten Linsenkopfschrauben (6) und oben in die Stehbolzen (5) einsetzen.
- Seite 15 Notizen: Seite 15...
- Seite 16 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim service@maxblank.com www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Boston-DE-03...
