Swegon RTC Kurzanleitung Seite 3

Montage
Am besten wird RTC zwischen 1,5 bis 2 m über Boden-
höhe an einer wahlfreien Wand im Raum montiert. RTC
darf keinem direkten Sonnenlicht ausgesetzt werden.
Siehe Abbildung 2.

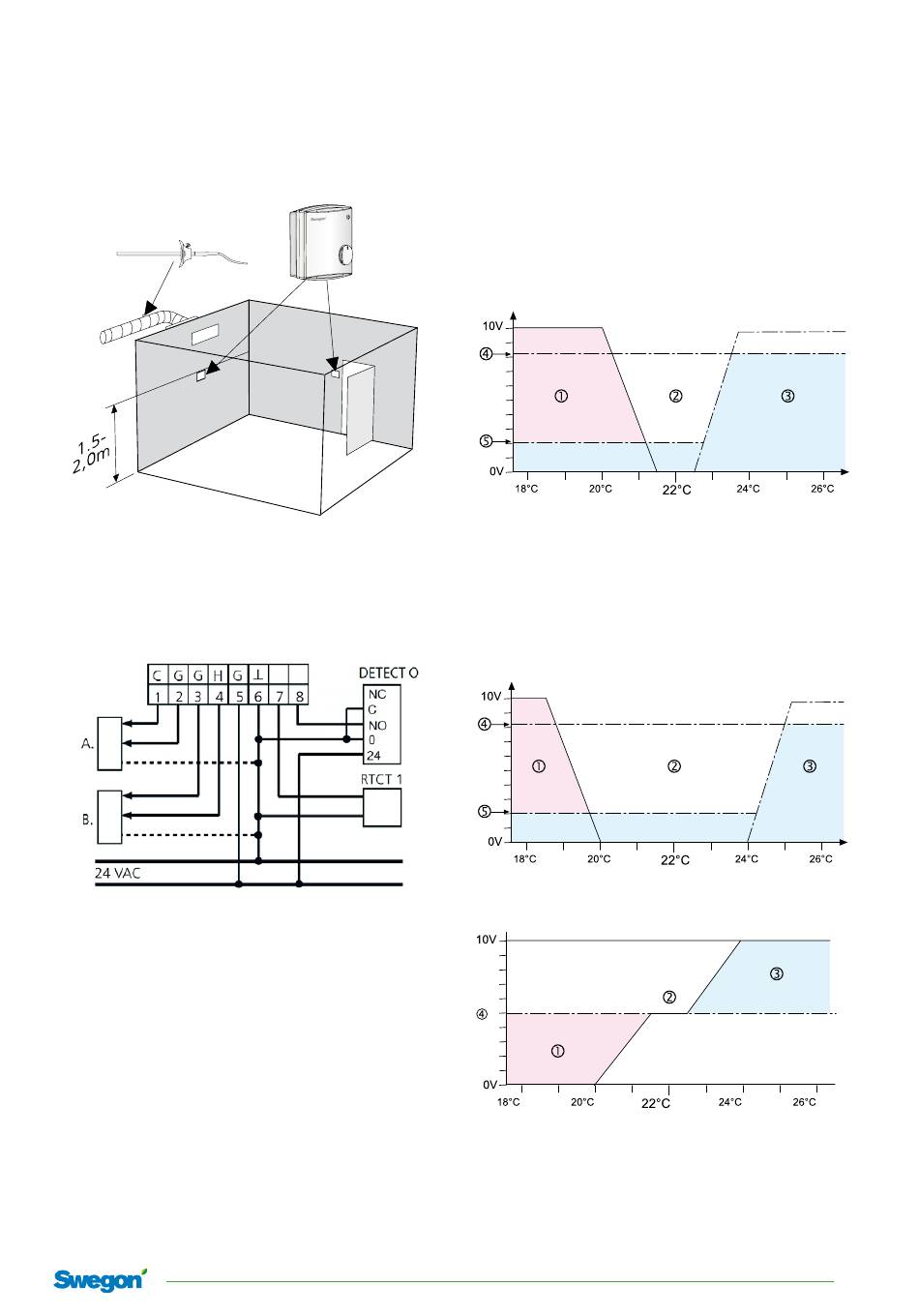

Abbildung 2. Platzierung der Raumeinheit RTC.
Schaltschema
Abbildung 3. Der Anschluss erfolgt gem. dem Schaltschema f¨r
das Produkt, an das RTC angeschlossen.
A. = Kühlregelung
B. = Heizregelung
Projektierung
Der Raumtemperaturregler RTC wird zusammen mit
REACT oder BLB. Für Anlagen, in denen RTC nicht im
Raum angebracht werden soll, gibt es als Zubehör einen
Kanaltemperaturfühler, der einfach an die Anschluss-
klemme des Reglers angeschlossen werden kann. RCT
wird hier am besten direkt auf dem Luftmengenregler
REACT montiert, um das Verlegen der Kabel zu minimie-
ren. An RTC kan ein Präsenzfühler angeschlossen werden,
der die Totzone zwischen Heizung/Kühlung von 1 bis 4
°C erweitert.
Diagramm 1. Funktionsiagramm in Komfortlage, ohne Präzens-
fühler oder aktivierten Präsenzfühler. Die Mittellage von 22 °C ±3
K versetzt werden.
Erklärungen zu Diagramm 1 und 2
1. Heizung mit Heizkörper
2. Totzone
3. Kühlung mit Luft
4. Eingestelltes max. Ausgangssignal, Kühlung mit Luft
5. Eingestelltes min. Ausgangssignal, Kühlung mit Luft
Diagramm 2. Funktionsdiagramm in Sparlage, Präsenzfühler
nicht aktiviert.
Diagramm 3. Funktionsdiagramm für die Mischungsregelung,
wobei BLB an Ausgang C angeschlossen ist.
Erklärungen zu Diagramm 3:
1. Heizphase
2. Totzone
3. Kühlphase
4. Ausgangssignal für die Mischregelung
20191127 Konstruktionsänderungen vorbehalten.
RTC
3
