Swegon RTC Kurzanleitung Seite 2

RTC
Technische Beschreibung
Ausführung
• RTC ist ein Raumregler, der für eine stabile und ange-
nehme Raumtemperatur sorgt.
• Standardeinstellung für 0–10-V-Ausgangssignal.
• Die Einstellungen können mithilfe von Überbrückungen
auf eine zeitproportionale Ein-/Aus-Steuerung des
jeweiligen Ausgangs zur Steuerung des Heizkörperbe-
triebs umgestellt werden.
• Sollwertdrehgriff zur Umstellung um ±3 Grad vom Mit-
telpunkt 22 °C.
• Leuchtdiode zeigt Betriebsart an:
- Rot = Heizung
- Blau = Kühlung
- „Nicht leuchtend" = ausgeschaltet oder innerhalb
der Neutralzone.
• Bewegung der Ausgänge (Ein-/Aus-Position) 1 Mal pro
Tag, um eine Blockade der Ventile zu vermeiden.
• Bei angeschlossenen Anwesenheitssensoren kann die
Neutralzone erweitert werden, damit keine unnötige
Kühlung erfolgt, solange sich keine Personen im Raum
befinden.
• RTC verfügt über Einstellungsbegrenzungen für das
Ausgangssignal, das die Einstellung der min./max. Luft-
volumenströme oder Positionen erlaubt.
• RTC ist als Ausführung für den Mischkasten BLB erhält-
lich.
• Die Ausführung RTC für BLB ist für die Regelung der
Mischung mit der Neutralzone an einem Ausgang
vorbereitet.
Material und Oberflächenbehandlung
Gehäuse aus weißem ABS-Kunststoff.
Zubehör
• Kanaltemperaturfühler RTCT 1 für den Einbau in den
Abluftkanal. Sehen abbildung 4, seite 4.
• Präsenzfühler DETECT O für die Umstellung der Tot-
zone zwischen Heizung und Kühlung.
• Handterminal LUNA d T-CU gemäß Abb. 1. Siehe
Bedienungsanleitung LUNA d, Kapitel 6, für die Bedie-
nung des Handterminals.
Wartung
Verschmutzte Produkte dürfen nur mit einem trockenen
Staubtuch abgewischt werden.

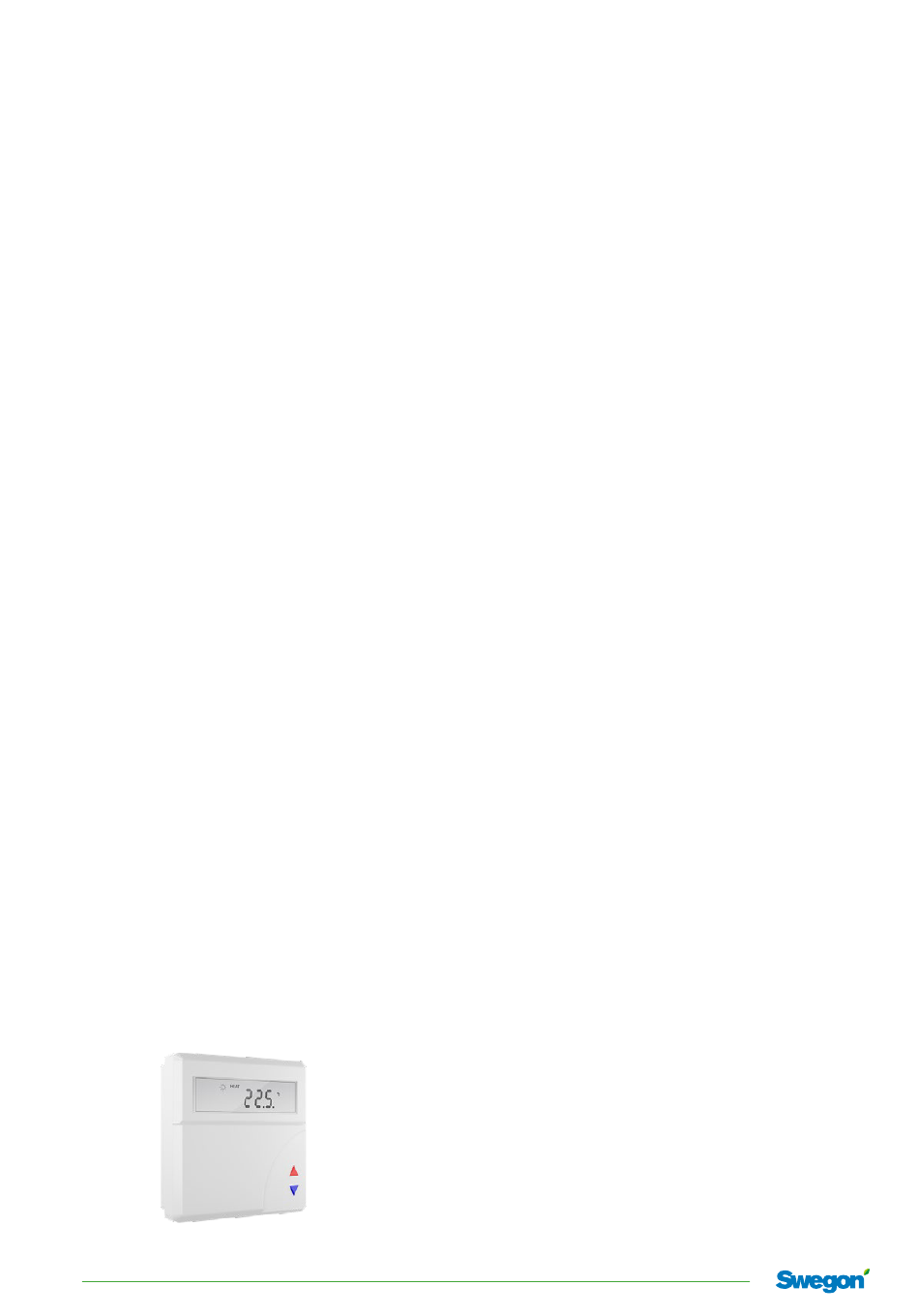

Abbildung 1. Zubehör, LUNA d T-CU
2
Konstruktionsänderungen vorbehalten.
Dimensionierung
Raumtemperaturregler RTC
Umgebungstemperatur:
Betrieb
Relative Feuchteigkeit
Daten bezüglich Elektrik:
Speisungsspannung
Leistungsverbrauch
Ausgänge 0-10 V max. Belastung
Ausgänge 24 V max. Belastung
Neutrallage, Temperatureinstellung
P-Band Kühlstufe
P-Band Heizzstufe
Totzone Präsenz
Totzone Abwesenheit (mit DETECT O)
Schutzkasten:
Schutzart
Fühler, Thermistor
Genauigkeit, 0- bis +35°C
Zeitkonstante
Kanaltemperaturfühler RTCT 1
Stengel
Kanalanschluss
Schutzart
Kabel
Angebot
Genauigkeit
Daten bezüglich Elektrik:
Fühler, Thermistor
20191127
+5 °C – 40 °C
max. 90% RH,
(nicht kondensierend)
24 V AC ±10%
1 VA
10 mA
48 VA
22 °C
1,0 °C
1,5 °C
1,0 °C
4,0 °C
IP 30
1800 Ω à 25 °C
±0,3 K
ca 7 min.
Ø 6 mm x 115 mm
Flange
IP 54
LIYY 2 x 0,14
-50...70 °C
± 0,2 °C (at 25 °C)
10 kΩ at 25 °C
