Verwandte Anleitungen für WimTec OCEAN B7
Inhaltszusammenfassung für WimTec OCEAN B7

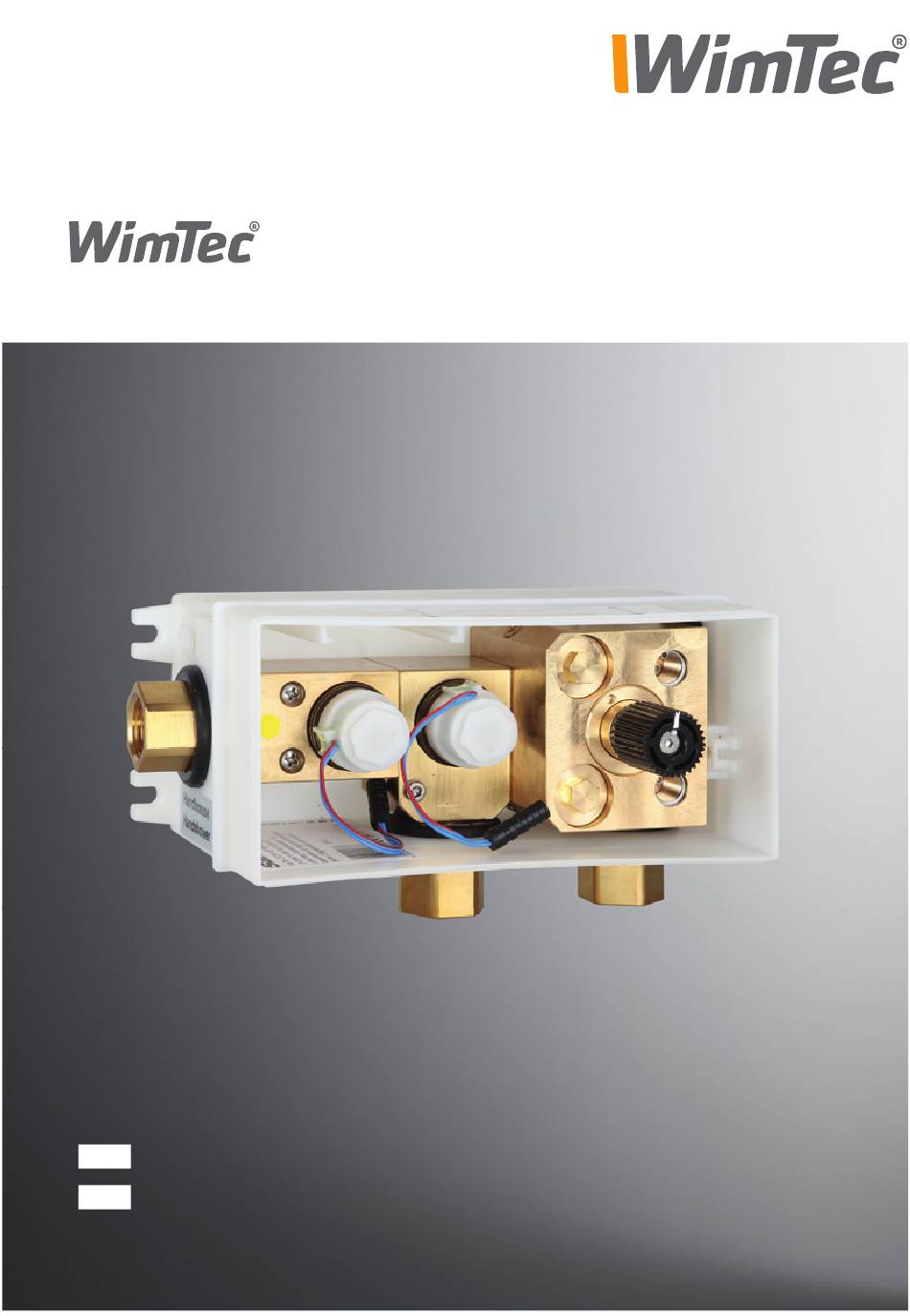

- Seite 1 OCEAN B7 Rohbauset | fl ush-mount set Montageanleitung Installation instructions...
-
Seite 2: Allgemeine Hinweise
Allgemeine Hinweise: Diese Anleitung ist gültig für folgende Produkte: Art.Nr. 120 837 WimTec B7 Rohbauset Passend für folgende WimTec Produkte: WimTec OCEAN B7 Wannenarmatur für 12 V externe Versorgung: Art.Nr. 120 806 WimTec OCEAN B7 Glas weiß Art.Nr. 120 813... - Seite 3 Schmutzsieb und Rückfl ussverhinderer Abgang Handbrause Mischer 12 V= Abgang Wannenfüllung Spannungsversorgung: Netzteil nicht in Rohbauset 2 x 0,5 mm max. 100 m Gesamt-Kabellänge oder Schutzbereichen Netzteil 1-fach Art.Nr. 117 899, Netzteil 5-fach Art.Nr. 113 792 anbringen. WimTec Rohbauset B7...
-
Seite 4: Bei Der Montage Zu Beachten
Rohbauset B7 Bei der Montage zu beachten: ACHTUNG: Nur für Wandmontage geeignet! Empfohlene Montagehöhe des OCEAN B7 Rohbausets 12 - 17 cm max. 6 mm 13 mm 13 mm Größe Frontplatte: Waagrecht / Lotrecht: Fliesenabstand: Die Frontplatte hat zum Das Rohbauset muss waag-... -
Seite 5: Ersatzteile & Zubehör
Rohbauset B7 Ersatzteile & Zubehör: Art.Nr.: Bezeichnung 120 837 WimTec B7 Rohbauset 121 360 Befestigungsclip (2 Stk.) 119 763 Absperrung 119 800 Mischerkartusche inkl. Befestigung 120 820 Mischeradapter 120 790 Mischeradapter Verlänge- rungsset bis 35 mm 119 794 Filterabdeckung (1 Stk.) 119 787 Rückflussverhinderer (1 Stk.) -
Seite 6: General Notes
This manual is valid for the following products: Art.No. 120 837 WimTec B7 fl ush-mount set Suitable for the following WimTec products: WimTec OCEAN B7 Bathtub fi tting for 12 V external power supply Art.No. 120 806 WimTec OCEAN B7 Glass white Art.No. - Seite 7 Power supply: Power supply not mountable 2 x 0,5 mm max. 100 m total cable length in basic kit or in any Power supply one-fold Art.No. 117 899, protective areas. Power supply fi ve-fold Art.No. 113 792 WimTec Flush-mount set B7...
- Seite 8 Flush-mount set B7 Observe during assembly ATTENTION: Only suited for wall mounting! Recommended mounting height for the OCEAN B7 flush-mount set 12–17 cm max. 6 mm 13 mm 13 mm Front plate size: Horizontal / vertical Distance to tiles: The front plate protrudes...
-
Seite 9: Replacement Parts/Accessories
Flush-mount set B7 Replacement parts & accessories Art. no.: Designation 120 837 WimTec B7 flush-mount set 121 360 Mounting clip (2 pcs.) 119 763 Blocking pin 119 800 Mixing cartridge incl. mounting ring 120 820 Mixing adapter 120 790 Mixing adapter extension set up... - Seite 10 Flush-mount set B7 WimTec Flush-mount set B7...
- Seite 11 Flush-mount set B7 WimTec Flush-mount set B7...
- Seite 12 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
