Webasto Thermo Top Evo Einbaudokumentation Seite 9

Toyota RAV 4
Elektrik
Kabelbaumdurchführung
Nippel 4 von Gummitülle 3 abschneiden!
1 Kabelbaum Gebläseansteuerung
2 Kabelbaum Bedienelement
4
!
Nm
2
Plus- und Masseleitung
1 Masseleitung an Batterie-Minuspol
2 Plusleitung in Wellrohr Ø 10 270 lg. ver-
legen und an Batterie-Pluspol anschließen
Ident.-Nr.: 1320517B
1 2
11 11
3
1
!
Nm
13
Stand: 25.04.2016
Kabelbaumverlegung
1 Kabelbäume Heizgerät, Dosierpumpe
Kabelbaum Dosierpumpe erst
später zusammen mit Brenn-
stoffleitung entlang der
fzg.eigenen Kraftstoffleitungen
am Unterboden verlegen
1
3
Sicherungshalter Motorraum
1 Fzg.eigener Stehbolzen, Bundmutter
2 Sicherungen F1-2
3 Winkel
© Webasto Thermo & Comfort SE
1
12
1

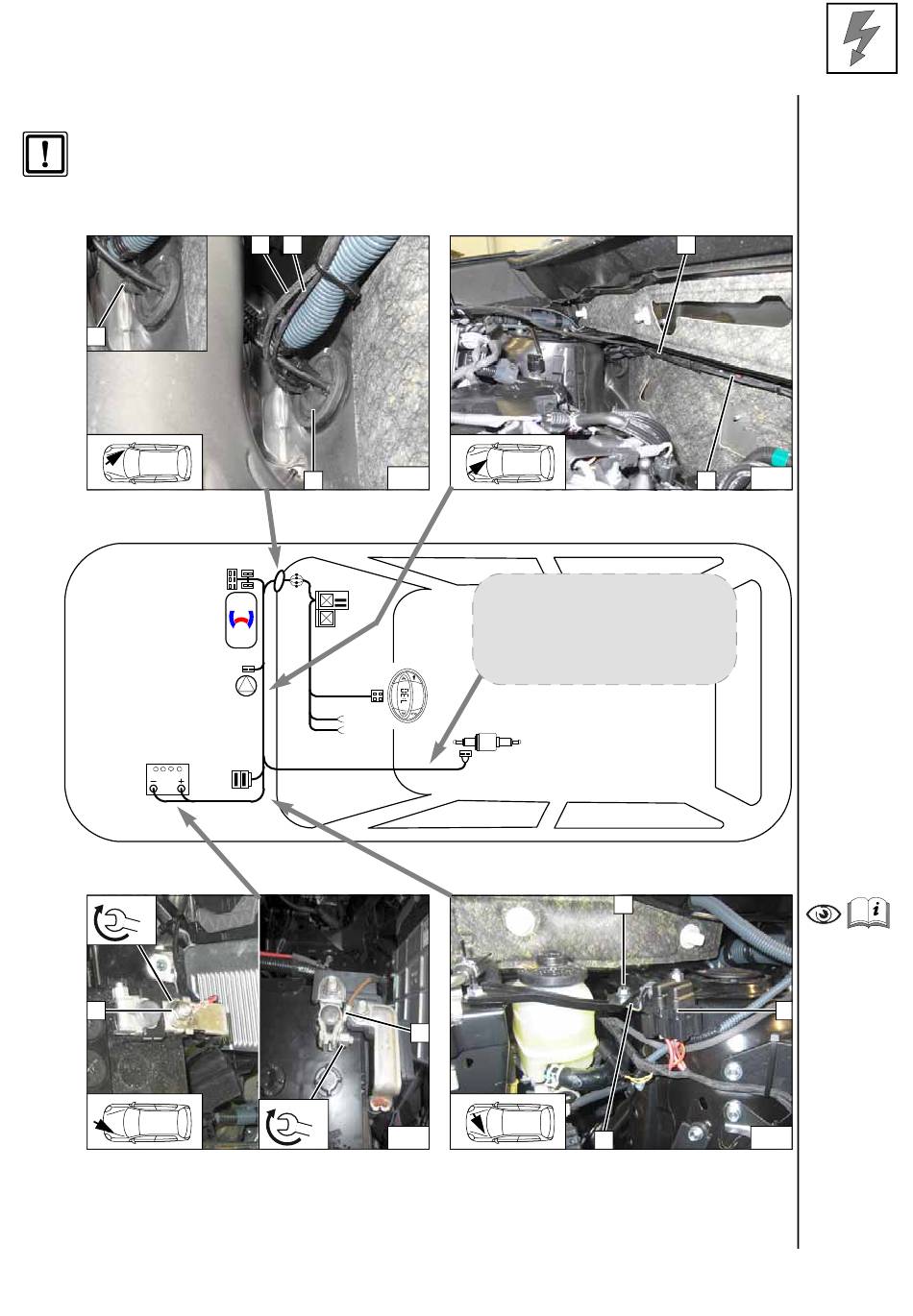

Schema
Kabel-
baumver-
legung
2
14
9
