Webasto Thermo Top Evo Einbaudokumentation Seite 25

Toyota RAV 4
2
3
Ident.-Nr.: 1320517B
1
3 2 1
Stand: 25.04.2016
1 Brennstoffleitung FuelFix
2 Kabelbinder als Zugentlastung
1
2
61

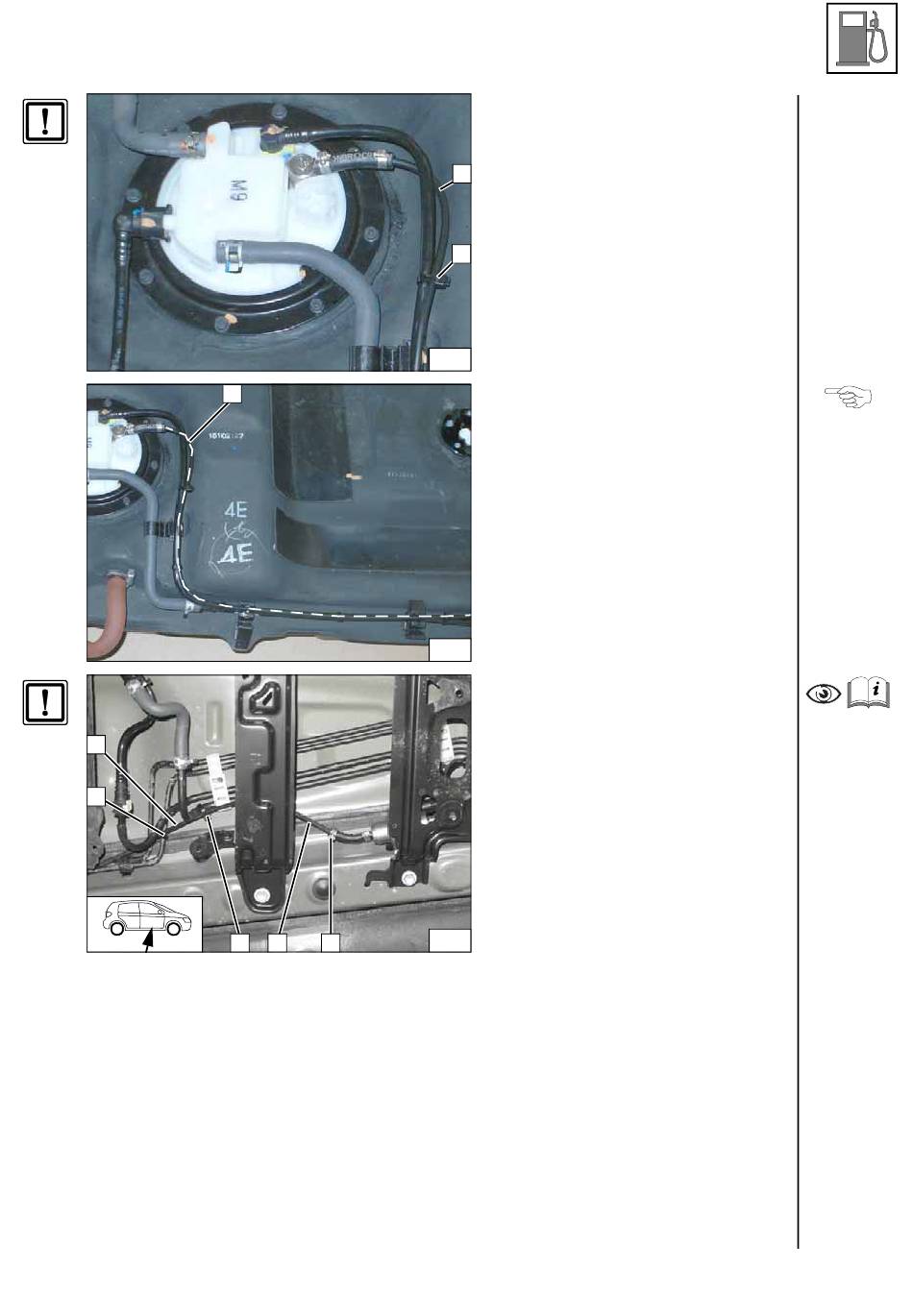

Brennstoffleitung FuelFix 1 an fzg.eigener
Kraftstoffleitung verlegen und mit Kabel-
binder befestigen!
62
Tank gemäß Herstellerangaben einbauen!
Lage der Bauteile kontrollieren, wenn nö-
tig korrigieren. Auf Freigängigkeit achten!
1 Schelle Ø 10
2 Brennstoffleitung FuelFix
3 Kabelbinder [2x]
63
© Webasto Thermo & Comfort SE
Brennstoff-
leitung
sichern
Brennstoff-
leitung
verlegen
Anschluss
Dosier-
pumpe
