Webasto Thermo Top Evo Einbaudokumentation Seite 19

Toyota RAV 4
1
1
Ident.-Nr.: 1320517B
2 2
1
1
2
3
Stand: 25.04.2016

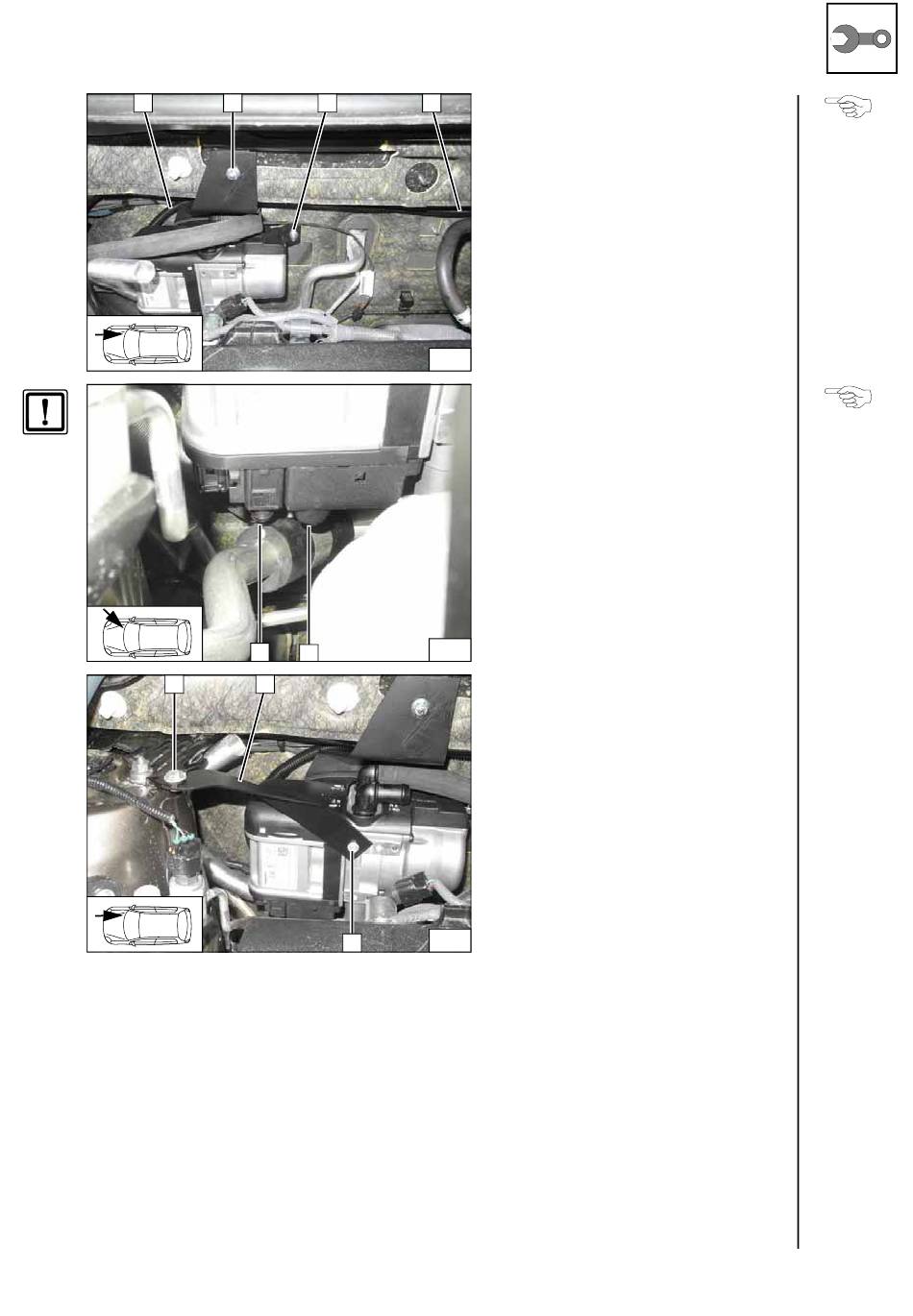

Brennstoffleitung und Kabelbaum Dosier-
1
pumpe in Wellrohr 1 zur linken Fzg.-Seite
verlegen. Halter Heizgerät in den Langlö-
chern ausrichten. Auf Abstand zu den
Klimaleitungen achten, siehe nachfolgen-
de Abbildung!
2 Fzg.eigener Stehbolzen, Bundmutter
[je 2x]
39
Auf ausreichenden Abstand (mind. 5 -
10mm) von Heizgerät zu den Klimalei-
tungen an Position 1 achten, ggfs. Halter
in den Langlöchern verschieben!
40
1 Schraube M6x20, Karosseriescheibe
[2x], Bundmutter, vorhandene Boh-
rung
2 Strebe, mit Langloch an Position 1
3 Selbstfurchende Schraube 5x13
41
© Webasto Thermo & Comfort SE
Heizgerät
montieren
Heizgerät
ausrichten
Heizgerät
montieren
19
