Toyota RAV 4
3
Ident.-Nr.: 1320517B
1
2
1
2
Stand: 25.04.2016

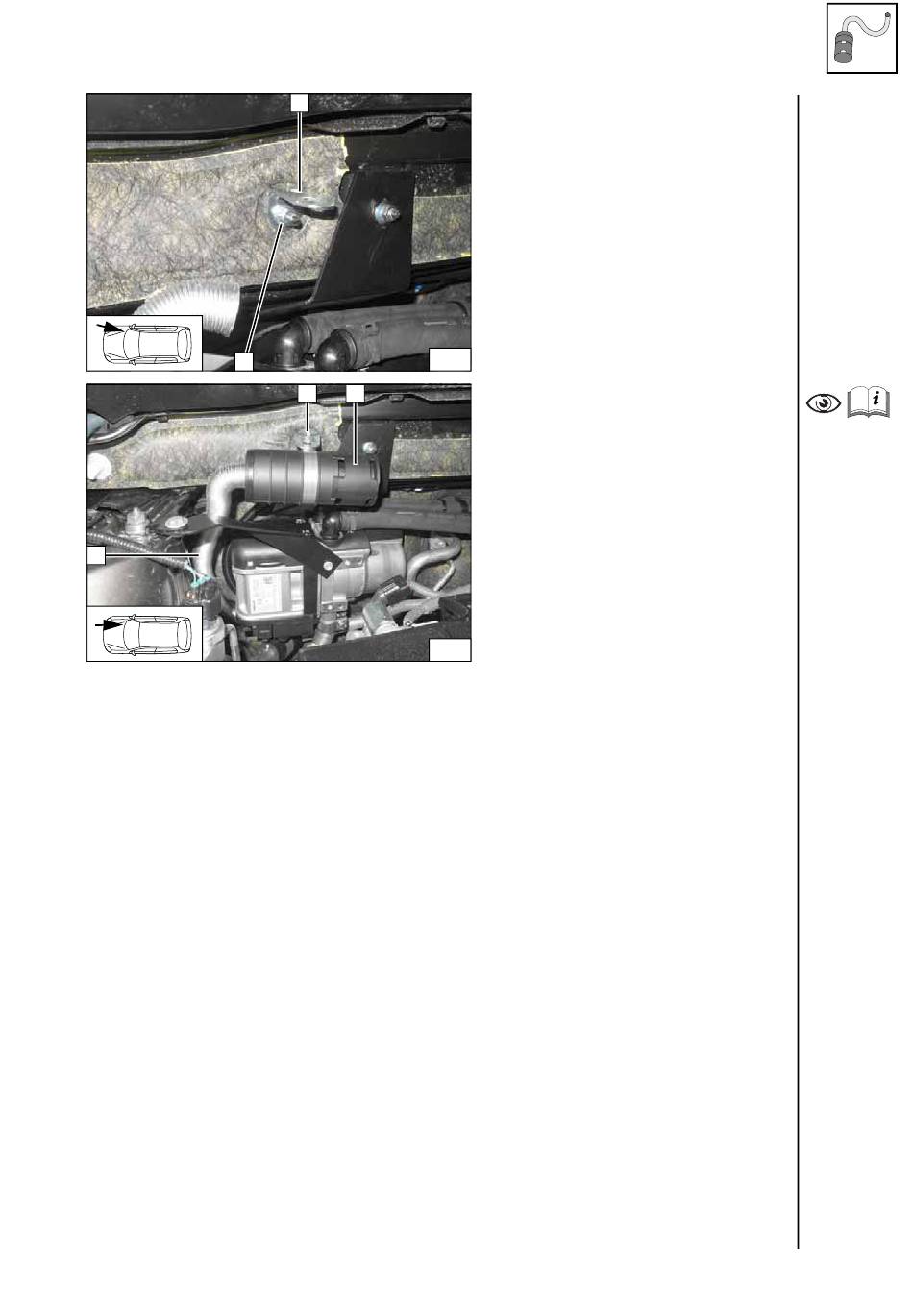

Brennluft
1 Winkel
2 Bundmutter M6, vorhandener
Stehbolzen
81
1 Schraube M5x16, Schelle Ø 51,
Karosseriescheibe [2x], Mutter
2 Schalldämpfer
3 Brennluftleitung
82
© Webasto Thermo & Comfort SE
Winkel
montieren
Schall-
dämpfer
montieren
32
