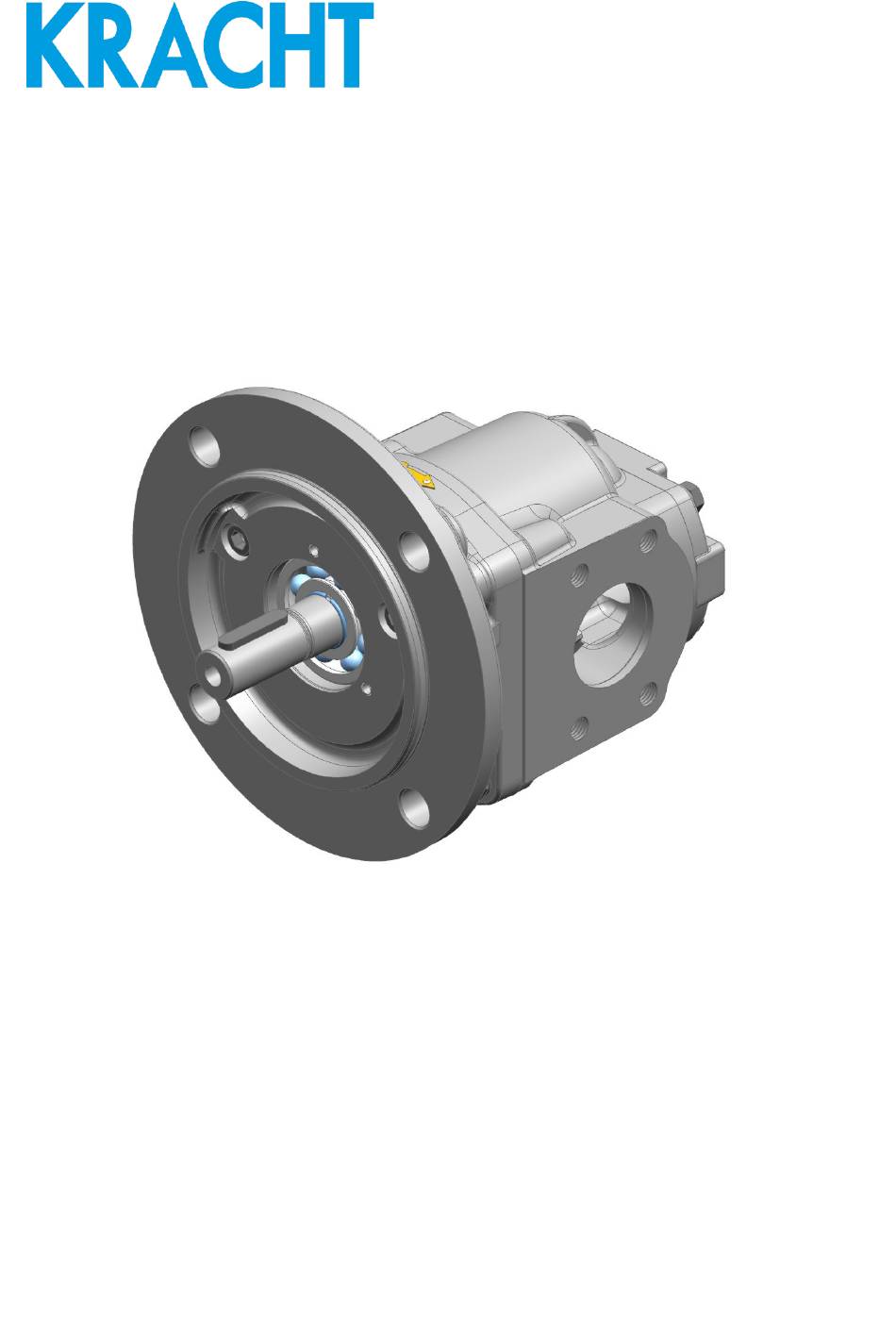

- Seite 1 D.0034510100 Betriebsanleitung (Original) Zahnradpumpe KF 3-6 Magnetkupplung MINEX®-S Deutsch 11 • 12.03.2025...
- Seite 2 Inhaltsverzeichnis Kracht GmbH Inhaltsverzeichnis 1 Allgemein ............................ 1.1 Zur Dokumentation............................1.2 Herstelleradresse.............................. 1.3 Mitgeltende Dokumente..........................1.4 Symbolik ................................2 Sicherheit ............................ 2.1 Bestimmungsgemäßer Gebrauch ......................2.2 Personenqualifikation............................. 2.3 Grundsätzliche Sicherheitshinweise......................2.4 Grundsätzliche Gefahren..........................2.5 Besondere Gefahren ............................10 3 Gerätebeschreibung........................11 3.1 Funktionsprinzip ...............................
- Seite 3 Kracht GmbH Inhaltsverzeichnis 5.4 Lagerbedingungen ............................30 5.5 Besondere Gefahren ............................31 6 Installation ..........................32 6.1 Sicherheitshinweise für die Installation ....................32 6.1.1 Besondere Gefahren........................33 6.2 Geräuschreduzierung ............................. 34 6.3 Mechanischer Einbau............................34 6.3.1 Vorbereitung ..........................34 6.3.2 Zahnradpumpen für Magnetkupplung ................
- Seite 4 Inhaltsverzeichnis Kracht GmbH 9.4.13 Sichtkontrolle Zustand Gehäuseteile ..................53 9.4.14 Sichtkontrolle Zustand Gleitlager................... 53 9.4.15 Sichtkontrolle Zustand Wellenabdichtung ................. 53 9.4.16 Sichtkontrolle Zustand Vorsatzlager ..................54 9.4.17 Austausch Vorsatzlager......................54 9.4.18 Austausch Gleitlager........................54 9.4.19 Austausch Wellenabdichtung ....................54 9.4.20 Austausch Sonstige Dichtungen.....................
- Seite 5 1 Allgemein 1.1 Zur Dokumentation Die vorliegende Betriebsanleitung beschreibt die Montage, den Betrieb und die Instandhaltung des folgenden Produkts: Zahnradpumpe KF 3-6 ® Magnetkupplung MINEX Diese Betriebsanleitung ist Bestandteil des Produkts und muss in unmittelbarer Nähe des Produkts für das Personal jederzeit zugänglich aufbewahrt werden.
- Seite 6 1 | Allgemein Kracht GmbH 1.4 Symbolik GEFAHR Kennzeichnung einer unmittelbaren Gefährdung, die Tod oder schwere Körperverletzung zur Folge hat, wenn sie nicht vermieden wird. WARNUNG Kennzeichnung einer möglichen Gefährdung mit mittlerem Risiko, die Tod oder schwere Körper- verletzung zur Folge haben kann, wenn sie nicht vermieden wird.
- Seite 7 Kracht GmbH Sicherheit | 2 2 Sicherheit 2.1 Bestimmungsgemäßer Gebrauch 1. Das Produkt ist für den Betrieb mit Flüssigkeiten vorgesehen. Ein Trockenlauf ist nicht zulässig. 2. Das Produkt darf nur vollständig gefüllt betrieben werden. 3. Die Flüssigkeit muss mit den im Produkt verwendeten Materialien verträglich sein. Dazu ist chemische Kompetenz erforderlich.
- Seite 8 2 | Sicherheit Kracht GmbH 2.3 Grundsätzliche Sicherheitshinweise HINWEIS Grundsätzliche Sicherheitshinweise Werden diese Hinweise nicht beachtet, können Gefahren für Mensch und Gerät die Folge sein. a) Bestehende Vorschriften zur Unfallverhütung und Sicherheit am Arbeitsplatz sowie interne Vorschriften des Betreibers einhalten.
- Seite 9 Kracht GmbH Sicherheit | 2 GEFAHR Rotierende Teile Lebensgefahr durch Erfassen oder Aufwickeln von Körperteilen, Haaren oder Kleidungsstücken. a) Maßnahmen gegen unbeabsichtigtes Berühren von rotierenden Teilen treffen. WARNUNG Rotierende Teile Verletzungsgefahr durch umherfliegende Teile a) Rotierende Teile so einhausen, dass bei Bruch oder Fehlfunktion keine Gefahr durch umher- fliegende Teile besteht.
- Seite 10 2 | Sicherheit Kracht GmbH 2.5 Besondere Gefahren GEFAHR Starkes Magnetfeld Für Personen mit Herzschrittmacher besteht Lebensgefahr a) Zu unmontierten Einzelteilen der Magnetkupplung einen Sicherheitsabstand von mind. 2 m einhalten. b) Zu montierten Kupplungen mit axial zueinander ausgerichteten Magnetrotoren und umge- bendem Kupplungsgehäuse (Pumpenträger) einen Sicherheitsabstand von mind.
- Seite 11 Kracht GmbH Gerätebeschreibung | 3 3 Gerätebeschreibung 3.1 Funktionsprinzip Pumpen dieser Baureihe sind Außenzahnradpumpen, die nach dem Verdrängerprinzip arbeiten. Sauganschluss Druckanschluss Zwei miteinander im Eingriff befindliche Zahnräder bewirken bei Drehung eine Volumenvergrö- ßerung durch Öffnen der Zahnlücken auf der Saugseite (S), sodass Medium einströmen kann und gleichzeitig auf der Druckseite (P) durch Eintauchen der Zähne in die gefüllten Zahnlücken...
- Seite 12 3 | Gerätebeschreibung Kracht GmbH 3.1.1 Magnetkupplung Ausführungen mit Magnetkupplung werden eingesetzt, wenn absolute Dichtheit an der Wel- lenabdichtung gefordert ist oder ein Betrieb mit Vordruck auf der Saugseite vorliegt. Die Ma- gnetkupplung ist innerhalb der zulässigen technischen Grenzen leckagefrei.
- Seite 13 Kracht GmbH Gerätebeschreibung | 3 3.2 Ausführungsvarianten Zahnradpumpe Abschlussdeckel O-Ring Gehäuse Gleitlager Bolzenrad Zahnrad O-Ring Flanschdeckel Wälzlager Antriebswellenende 88034510100-11...
- Seite 14 3 | Gerätebeschreibung Kracht GmbH Zahnradpumpe mit Druckbegrenzungsventil Druckbegrenzungsventil Zahnradpumpe Bundmutter Abdeckung Einstellschraube 3.2.1 Magnetkupplung Adapterflansch 2 Innenrotor Außenrotor 4 Pumpenträger Spalttopf 6 Flanschnabe O-Ring 8 O-Ring 88034510100-11...
- Seite 15 Kracht GmbH Gerätebeschreibung | 3 3.3 Typenschlüssel Bestellbeispiel 3/100 6 F 1 0 B 6 Z V G D W /197 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21.
- Seite 16 3 | Gerätebeschreibung Kracht GmbH Erläuterung zum Typenschlüssel 10. Abschlussart D Abschlussdeckel V Ventil 11. Material Deckel 2 EN-GJS-400-15 6 EN-GJL-250 8 EN-GJL-200 12. Zweites Wellenende 0 Ohne 13. Axialspielausgleich 0 Ohne 14. Anschluss Saugseite Nenngröße F SAE 1 1/2"...
- Seite 17 Kracht GmbH Gerätebeschreibung | 3 Erläuterung zum Typenschlüssel 24. Material Dichtung C CR H HNBR E EPDM M FEPM F FKM R FEP-VMQ G FFKM 25. Material Gehäuse 2 EN-GJS-400-15 6 EN-GJL-250 26. Material Lager 0 Ohne 27. Druckstufe ( Druckeinstellbereich) 04 2…4 bar...
- Seite 18 3 | Gerätebeschreibung Kracht GmbH 3.4 Dreh- und Förderrichtung Die Drehrichtung wird durch den gebogenen Pfeil angezeigt, mit Blick auf das Antriebswellenen- de. Die Pumpenanschlüsse liegen unterhalb der Antriebswelle. Die Förderrichtung wird durch die geraden Pfeile angezeigt. Sauganschluss Druckanschluss 3.5 Sondernummern...
- Seite 19 Kracht GmbH Gerätebeschreibung | 3 3.7 Wellenenden Baugröße KF 3 KF 4 KF 5 KF 6 88034510100-11...
- Seite 20 4 | Technische Daten Kracht GmbH 4 Technische Daten 4.1 Allgemein Allgemeine Angaben KF 3 SAE 1 1/2" – M10 KF 4 SAE 2“ Flanschan- Gehäuseanschluss KF 5/200 SAE 2 1/2" schluss KF 5/250-315 SAE 3“ – M12 KF 6 SAE 4“...
- Seite 21 Kracht GmbH Technische Daten | 4 Magnetkupplung Kupplungs- Nenndrehmoment [Nm] bei 20 °C größe Druckbereich Druckbereich Druckbereich Druckbereich Druckbereich 9 bar 16 bar 25 bar 40 bar 60 bar MSC110 MSC135 MSD135 MSD165 MSE165 MSD200 4.2 Nenngrößen Nenngröße Geometri- Drehzahl Schalldruck- Massenträg-...
- Seite 22 4 | Technische Daten Kracht GmbH 4.3 Zuordnung Viskosität - Drehzahl Kinematische Viskosität ν [mm²/s] Empfohlene Drehzahl n [1/min] 2000 1800 1000 1200 2000 5000 10000 15000 TIPP Die Drehzahl so wählen, dass eine vollständige Füllung der Pumpe gewährleistet ist. Dieses ist gegeben, wenn der zulässige Druck pe min.
- Seite 23 Kracht GmbH Technische Daten | 4 ® Zahnradpumpe mit Magnetkupplung (Minex Gehäusewerkstoff Druckbereich Betriebsdruck Magnet- Saugseite Druckseite kupplung [bar [bar [bar e min abs. e max rel. rel. (Zulässiger Dauerdruck ) EN-GJL-250 - - - 2; 3; 4 EN-GJS-400-15 Vakuumanlage:...
- Seite 24 4 | Technische Daten Kracht GmbH 4.6 Zulässige Temperaturen Dichtungswerkstoff Medientemperatur ϑ ϑ [°C] ϑ [°C] m min m max EPDM - Peroxid vernetzt FFKM HNBR FEPM FEP mit Silikon-Kern Dichtungswerkstoff Umgebungstemperatur ϑ ϑ [°C] ϑ [°C] u min u min...
- Seite 25 Kracht GmbH Technische Daten | 4 4.6.1 Zahnradpumpe mit Magnetkupplung Dichtungswerkstoff Medientemperatur ϑ ϑ [°C] ϑ [°C] m min m max Maximale Betriebstempera- EPDM - Peroxid vernetzt FFKM HNBR FEPM FEP mit Silikon-Kern ACHTUNG Wirbelstromverluste Metallische Spalttöpfe in einer Magnetkupplung verursachen innerhalb des rotierenden Ma- gnetfeldes grundsätzlich Wirbelstromverluste, die in Wärme umgewandelt werden.
- Seite 26 4 | Technische Daten Kracht GmbH 4.7 Werkstoffangaben Zahnradpumpe Dichtungsart Werkstoffe O-Ring Gehäuse / Ab- Getriebe Gleitlager Typenschild / schlussde- Kerbnägel ckel / Ventil- gehäuse EPDM Mehrschicht- gleitlager (blei- haltig) (Stahl (St), HNBR CuSn, PTFE, FEPM FEP mit Sili- - - -...
- Seite 27 Kracht GmbH Technische Daten | 4 4.7.1 Kompressoranwendung Kältemittel Öl R717 CR / CR / CR / CR / Ammoniak (NH3) HNBR HNBR HNBR HNBR HNBR R290 Propan HNBR HNBR (C3H8) R1270 Propylen HNBR HNBR (C3H6) R744 Kohlendioxid HNBR HNBR...
- Seite 28 4 | Technische Daten Kracht GmbH 4.8 Gewicht Nenngröße Zahnradpumpe mit [kg] Abschlussdeckel Druckbegrenzungsventil KF 3/63-80 13,5 KF 3/100-112 13,5 KF 4/125 18,5 KF 4/150 21,5 KF 4/180 22,5 KF 5/200 KF 5/250-315 KF 6/400 KF 6/500 KF 6/630-730 Baugröße...
- Seite 29 Kracht GmbH Transport und Lagerung | 5 5 Transport und Lagerung 5.1 Allgemein a) Das Produkt nach Erhalt der Lieferung auf Transportschäden überprüfen. b) Wird ein Transportschaden festgestellt, muss dieser unverzüglich dem Hersteller und dem Transportunternehmen mitgeteilt werden. Das Produkt muss dann ausgetauscht oder repa- riert werden.
- Seite 30 5 | Transport und Lagerung Kracht GmbH Unterhalb der zulässigen Umgebungstemperatur ϑ verlieren Elastomer-Dichtungen ihre Elastizi- tät und mechanische Belastbarkeit, da die Glasübergangstemperatur unterschritten wird. Dieser Vorgang ist reversibel. Eine Krafteinwirkung auf das Produkt ist bei Lagerung unterhalb der zu- lässigen Umgebungstemperatur ϑ...
- Seite 31 Kracht GmbH Transport und Lagerung | 5 5.5 Besondere Gefahren GEFAHR Starkes Magnetfeld Für Personen mit Herzschrittmacher besteht Lebensgefahr a) Zu unmontierten Einzelteilen der Magnetkupplung einen Sicherheitsabstand von mind. 2 m einhalten. b) Zu montierten Kupplungen mit axial zueinander ausgerichteten Magnetrotoren und umge- bendem Kupplungsgehäuse (Pumpenträger) einen Sicherheitsabstand von mind.
- Seite 32 6 | Installation Kracht GmbH 6 Installation 6.1 Sicherheitshinweise für die Installation GEFAHR Gefährliche Flüssigkeiten Lebensgefahr beim Umgang mit gefährlichen Flüssigkeiten a) Sicherheitsdatenblätter und Vorschriften zur Handhabung gefährlicher Flüssigkeiten beach- ten. b) Gefährliche Flüssigkeiten so auffangen und entsorgen, dass keine Gefährdung für Personen oder Umwelt entsteht.
- Seite 33 Kracht GmbH Installation | 6 WARNUNG Versagen drucktragender Teile durch Überlast Verletzungsgefahr durch umherfliegende Teile. Verletzungsgefahr durch herausspritzende Flüssigkeiten. a) Vor allen Arbeiten das Produkt und alle Anschlussleitungen drucklos machen. b) Den Wiederaufbau des Drucks während der Arbeit sicher unterbinden.
- Seite 34 6 | Installation Kracht GmbH ACHTUNG Starkes Magnetfeld Magnetische Datenträger (Disketten, Kreditkarten, etc.) können durch Magnetfelder beschädigt oder gelöscht werden. a) Einen Mindestabstand von 1 m zum Magnetfeld einhalten. 6.2 Geräuschreduzierung TIPP Maßnahmen zur Geräuschreduzierung a) Einsatz von Saug- und Druckschläuchen.
- Seite 35 Kracht GmbH Installation | 6 6.3.2 Zahnradpumpen für Magnetkupplung Voraussetzung für den störungsfreien Betrieb ist eine geeignete Kraftübertragung zwischen Zahnradpumpe und Antrieb. Standardmäßig wird hierfür eine Magnetkupplung eingesetzt. a) Die Kupplungsteile nach Herstellerangaben vormontieren. b) Die Pumpe und den Antrieb zueinander positionieren.
- Seite 36 6 | Installation Kracht GmbH VORSICHT Heiße Oberflächen Verbrennungen der Haut bei Berührung. a) Bei Temperaturen ≥ 48 °C Schutzhandschuhe tragen. WARNUNG Starke Magnetkräfte Quetschgefahr durch plötzliches Anziehen der Magnete von Innen- und Außenrotor. 6.4 Anschlussleitungen 6.4.1 Allgemein WARNUNG Versagen drucktragender Teile durch Überlast Verletzungsgefahr durch umherfliegende Teile.
- Seite 37 Kracht GmbH Installation | 6 6.4.2 Saugleitung Eine nicht optimal geplante Saugleitung kann zu erhöhter Geräuschemission, Kavitation sowie zu einer Verminderung der Fördermenge (bedingt durch Minderfüllung der Pumpe) führen. Bei der Konzipierung der Leitung folgende Punkte beachten: – Die Saugleitung möglichst kurz und gradlinig verlegen.
- Seite 38 6 | Installation Kracht GmbH Vermeidung von Ansaugproblemen Besteht die Möglichkeit, dass die Saugleitung während des Stillstands leerlaufen kann, ist ei- ne Möglichkeit Ansaugprobleme zu vermeiden, die Verlegung der Saugleitung als Siphon. Da- durch bleibt die Pumpe nach der Erstinbetrieb- nahme ständig gefüllt.
- Seite 39 Kracht GmbH Installation | 6 6.4.4 Montage Anschlussleitung a) Alle Leitungen reinigen. ð Keine Putzwolle verwenden. ð Verschweißte Rohre beizen und spülen. b) Vorhandene Schutzstopfen entfernen. c) Die Leitungen montieren. ð Herstellerangaben beachten. ð Keine Dichtmittel wie z.B. Hanf, Teflonband oder Kitt verwenden.
- Seite 40 6 | Installation Kracht GmbH 6.5.1 Zahnradpumpe ohne Geräuschoptimierung = Sauganschluss Befestigungsschrauben = Druckanschluss Leckölbohrung Einstellschraube Bei einer Drehrichtungsänderung der Zahnradpumpe ist der Abschlussdeckel bzw. das Druckbe- grenzungsventil um 180° zu drehen. a) Befestigungsschrauben lösen. b) Den Abschlussdeckel bzw. das Druckbegrenzungsventil vom Pumpengehäuse lösen und um 180°...
- Seite 41 Kracht GmbH Inbetriebnahme | 7 7 Inbetriebnahme 7.1 Sicherheitshinweise für die Inbetriebnahme GEFAHR Gefährliche Flüssigkeiten Lebensgefahr beim Umgang mit gefährlichen Flüssigkeiten a) Sicherheitsdatenblätter und Vorschriften zur Handhabung gefährlicher Flüssigkeiten beach- ten. b) Gefährliche Flüssigkeiten so auffangen und entsorgen, dass keine Gefährdung für Personen oder Umwelt entsteht.
- Seite 42 7 | Inbetriebnahme Kracht GmbH WARNUNG Starkes Magnetfeld Verletzungsgefahr durch unkontrolliertes gegenseitiges Anziehen magnetischer oder magneti- sierbarer Teile. a) Bei allen Arbeiten die auftretenden Magnetkräfte, besonders im Umkreis von 0,5 m um die Magnetkupplung, berücksichtigen. ACHTUNG Starkes Magnetfeld Magnetische Datenträger (Disketten, Kreditkarten, etc.) können durch Magnetfelder beschädigt oder gelöscht werden.
- Seite 43 Kracht GmbH Inbetriebnahme | 7 7.3 Einstellung Druckventil Die Ventile sind werksseitig auf den Nenndruck der jeweiligen Druckstufe eingestellt. Davon ab- weichende Einstelldrücke sind auf dem Typenschild angegeben. Ansprechdruck niedriger Abdeckung Ansprechdruck höher Bundmutter Einstellschraube a) Abdeckung entfernen. b) Sechskantmutter lösen.
- Seite 44 7 | Inbetriebnahme Kracht GmbH 7.4 Weitere Inbetriebnahme a) Vorhandene Absperrelemente vor und hinter dem Produkt öffnen. b) Im System installierte Druckbegrenzungsventile auf niedrigsten Öffnungsdruck einstellen. c) Das Produkt ohne bzw. mit geringer Druckbelastung anlaufen lassen (Tippbetrieb). ð Nach max. 30 s muss sich ein Durchfluss eingestellt haben.
- Seite 45 Kracht GmbH Demontage | 8 8 Demontage 8.1 Sicherheitshinweise für die Demontage GEFAHR Gefährliche Flüssigkeiten Lebensgefahr beim Umgang mit gefährlichen Flüssigkeiten a) Sicherheitsdatenblätter und Vorschriften zur Handhabung gefährlicher Flüssigkeiten beach- ten. b) Gefährliche Flüssigkeiten so auffangen und entsorgen, dass keine Gefährdung für Personen oder Umwelt entsteht.
- Seite 46 8 | Demontage Kracht GmbH ACHTUNG Blockieren des Produkts durch aushärtendes Medium Aushärtendes Medium kann das Produkt mechanisch blockieren und unbrauchbar machen. a) Nach dem Betrieb mit aushärtendem Medium das Produkt unverzüglich reinigen. 8.1.1 Besondere Gefahren GEFAHR Starkes Magnetfeld Für Personen mit Herzschrittmacher besteht Lebensgefahr a) Zu unmontierten Einzelteilen der Magnetkupplung einen Sicherheitsabstand von mind.
- Seite 47 Kracht GmbH Demontage | 8 8.2 Demontage a) Das System drucklos und spannungslos machen. b) Vorhandene Absperrelemente vor und hinter dem Produkt schließen. c) Vorhandene Ablasselemente öffnen und Anschlussleitungen lösen. Auslaufendes Medium so auffangen und entsorgen, dass keine Gefährdung für Personen oder Umwelt entsteht.
- Seite 48 9 | Wartung Kracht GmbH 9 Wartung 9.1 Sicherheitshinweise für die Wartung GEFAHR Gefährliche Flüssigkeiten Lebensgefahr beim Umgang mit gefährlichen Flüssigkeiten a) Sicherheitsdatenblätter und Vorschriften zur Handhabung gefährlicher Flüssigkeiten beach- ten. b) Gefährliche Flüssigkeiten so auffangen und entsorgen, dass keine Gefährdung für Personen oder Umwelt entsteht.
- Seite 49 Kracht GmbH Wartung | 9 9.1.1 Besondere Gefahren GEFAHR Starkes Magnetfeld Für Personen mit Herzschrittmacher besteht Lebensgefahr a) Zu unmontierten Einzelteilen der Magnetkupplung einen Sicherheitsabstand von mind. 2 m einhalten. b) Zu montierten Kupplungen mit axial zueinander ausgerichteten Magnetrotoren und umge- bendem Kupplungsgehäuse (Pumpenträger) einen Sicherheitsabstand von mind.
- Seite 50 9 | Wartung Kracht GmbH 9.2 Wartungsarbeiten TIPP Kontrolle und Dokumentation der Betriebsdaten Regelmäßige Kontrolle und Dokumentation aller Betriebsdaten trägt dazu bei, Störungen früh- zeitig zu erkennen. – Die Wartungsarbeiten gemäß Vorgabe durchführen. – Defekte bzw. verschlissene Bauteile austauschen. – Bei Bedarf Ersatzteillisten und Zusammenbauzeichnungen beim Hersteller anfordern.
- Seite 51 Kracht GmbH Wartung | 9 9.4 Wartungstabelle 9.4.1 Wartungstabelle Weiterführende Informationen 9.4.2 Kontrolle Betriebsdruck 9.4.3 Kontrolle Medientemperatur 9.4.4 Kontrolle Gerätetemperatur 9.4.5 Kontrolle Funktion Anbauventil 9.4.6 Kontrolle Potenzialausgleich 9.4.7 Kontrolle Zustand Betriebsflüssigkeit 9.4.8 Hörkontrolle Ungewöhnliche Ge- räusche 9.4.9 Reinigung 9.4.10 Sichtkontrolle Leckage 9.4.11 Sichtkontrolle Füllstand Vorlageflüs-...
- Seite 52 9 | Wartung Kracht GmbH 9.4.2 Kontrolle Betriebsdruck Der Betriebsdruck wird über die Manometer angezeigt. – Bei fehlendem Betriebsdruck müssen die Einzelkomponenten des Produkts überprüft werden. – Die produktspezifischen Datenblätter/Betriebsanleitungen sind zu beachten. 9.4.3 Kontrolle Medientemperatur Die Medientemperatur wird über den Temperatursensor gemessen.
- Seite 53 Kracht GmbH Wartung | 9 9.4.10 Sichtkontrolle Leckage Hierbei ist auf eine Leckage von Anschlussverbindungen zu achten. – Bei Undichtigkeiten der Anschlussverbindungen müssen die Verschraubungen nachge- zogen und gegebenenfalls die Dichtungen ausgetauscht werden. 9.4.11 Sichtkontrolle Füllstand Vorlageflüssigkeit Hierbei ist auf den Füllstand der Vorlageflüssigkeit zu achten. Bei Bedarf muss ein Nachfüllen der Vorlageflüssigkeit erfolgen.
- Seite 54 9 | Wartung Kracht GmbH 9.4.16 Sichtkontrolle Zustand Vorsatzlager Das Vorsatzlager gehört zu den Verschleißteilen. Die Lebensdauer der Lager hängt in erster Linie von den Betriebsbedingungen ab. Nach spätestens 4000 h sollte das Lager daher auf Schäden überprüft werden. Bei einer inakzep- tablen Abnutzung muss das Lager ausgetauscht werden.
- Seite 55 Kracht GmbH Instandsetzung | 10 10 Instandsetzung 10.1 Sicherheitshinweise für die Instandsetzung GEFAHR Gefährliche Flüssigkeiten Lebensgefahr beim Umgang mit gefährlichen Flüssigkeiten a) Sicherheitsdatenblätter und Vorschriften zur Handhabung gefährlicher Flüssigkeiten beach- ten. b) Gefährliche Flüssigkeiten so auffangen und entsorgen, dass keine Gefährdung für Personen oder Umwelt entsteht.
- Seite 56 10 | Instandsetzung Kracht GmbH 10.1.1 Besonder Gefahren GEFAHR Starkes Magnetfeld Für Personen mit Herzschrittmacher besteht Lebensgefahr a) Zu unmontierten Einzelteilen der Magnetkupplung einen Sicherheitsabstand von mind. 2 m einhalten. b) Zu montierten Kupplungen mit axial zueinander ausgerichteten Magnetrotoren und umge- bendem Kupplungsgehäuse (Pumpenträger) einen Sicherheitsabstand von mind.
- Seite 57 Kracht GmbH Instandsetzung | 10 10.2 Allgemein Die Instandsetzung umfasst: 1. Fehlersuche Das Feststellen eines Schadens, Ermittlung und Lokalisierung der Schadensursache. 2. Schadensbehebung Die Behebung der primären Ursachen und Austausch oder Reparatur defekter Komponen- ten. Die Reparatur erfolgt im Allgemeinen durch den Hersteller.
- Seite 58 10 | Instandsetzung Kracht GmbH 10.3 Störungstabelle Störung Mögliche Ursachen Mögliche Maßnahmen Erhöhtes Geräusch Konzipierung Saugleitung überprüfen Zu hoher Unterdruck (Minder- füllung der Pumpe) Geräuschoptimierte Pumpe verwenden Saugleitung verstopft Saugleitung reinigen Saugfilter reinigen oder größe- Kavitation der Pumpe Saugfilter verstopft oder zu...
- Seite 59 Kracht GmbH Instandsetzung | 10 Pumpe saugt nicht an Gedrosseltes/geschlossenes Absperrelement in der Sauglei- Absperrelement öffnen tung Saugleitung verstopft Saugleitung reinigen Anfahrdruck reduzieren Die in der Saugleitung befindli- che Luft kann nicht in die Druckleitung entlüften Druckleitung verdichtet wer- Volumen der Druckleitung ver- größern...
- Seite 60 10 | Instandsetzung Kracht GmbH Überhöhte Betriebstemperatur Kühlung und Wärmeableitung Kühlleistung erhöhen ungenügend Zu kleiner Ölvorrat im System Behälterauslegung überprüfen Überschüssige Flüssigkeit wird über Druckbegrenzungsventil Pumpenauslegung überprüfen unter Belastung in den Vorrats- behälter gefördert Unzulässige Pumpenerwärmung Ständiges Ansprechen eines direkt angebauten Druckbe- Ventilöffnungsdruck erhöhen...
- Seite 61 Kracht GmbH Instandsetzung | 10 Magnetkupplung Ausrichtfehler Abriss der Magnetkräfte Siehe Betriebs-/Montageanlei- Änderung der Läufgeräusche tung Magnetkupplung: Be- Beschädigte Außenmagnete und/oder auftretende Vibratio- triebsstörungen, Ursachen und infolge Montagefehler (An- Beseitigung schlagen des Außenrotor am Spalttopf) Betriebsparameter entsprechen nicht der Kupplungsleistung...
