Übersicht
Modul-Dock-Komponenten
Die folgende Abbildung zeigt die Merkmale des Modul-Docks. Unter
Sie eine Beschreibung der LEDs.

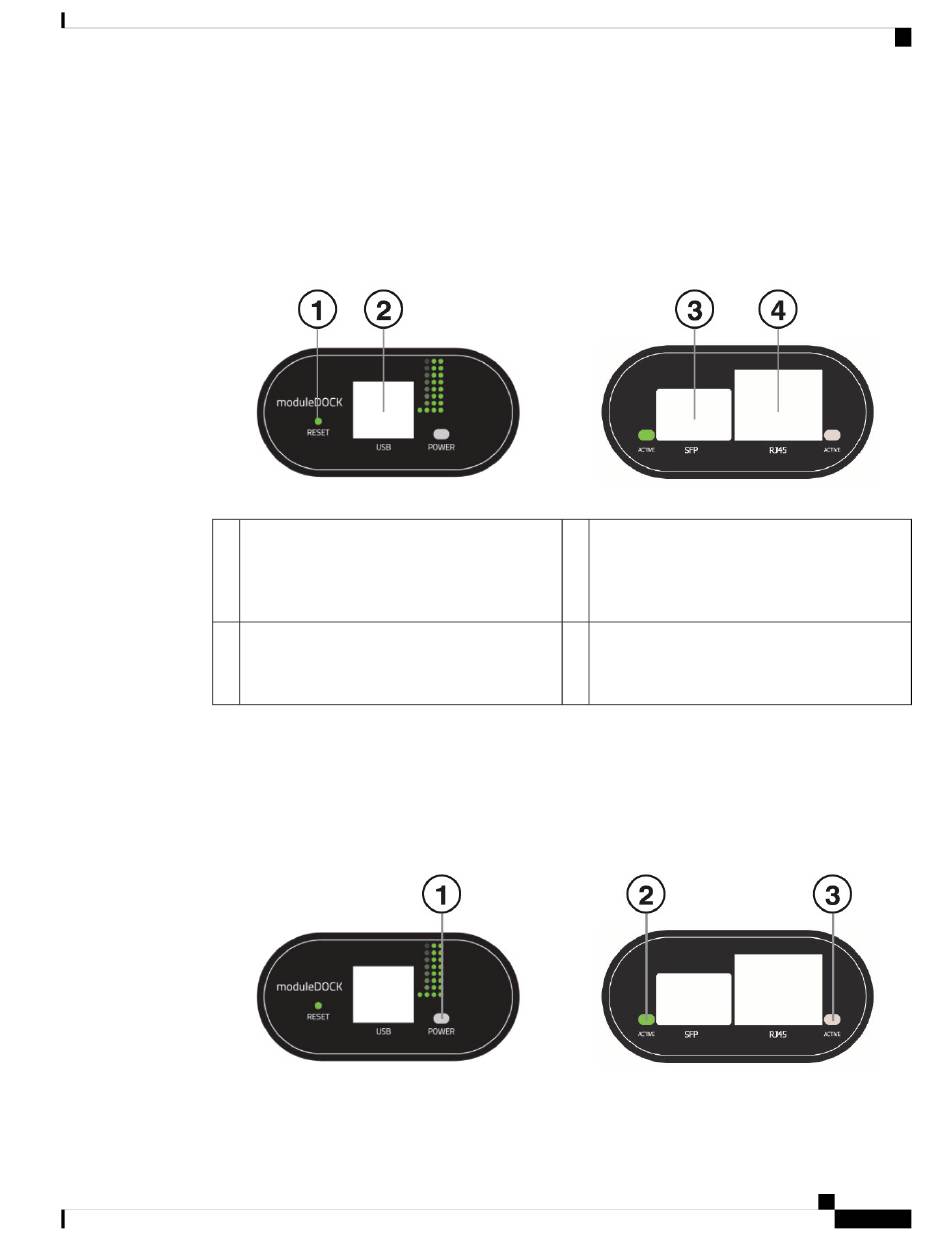

Abbildung 2: Modul-Dock-Komponenten
1
3
Modul-Dock-LEDs
Die folgende Abbildung zeigt die LEDs und beschreibt deren Status.
Abbildung 3: Modul-Dock-LEDs und Status
Reset-Taste
Wird verwendet, um das Modul-Dock neu zu
starten oder auf die Werkseinstellungen
zurückzusetzen.
SFP-Port
Setzen Sie den Sensor-SFP direkt in diesen Port
ein.
Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock
Modul-Dock-Komponenten
Modul-Dock-LEDs, auf Seite 3
USB 2.0-Port
2
Verbinden Sie diesen Port über ein USB-Kabel
mit einem Host-Computer.
4
RJ-45-Port
Verbinden diesen Port über ein Ethernetkabel mit
dem Sensormodul.
finden
3
