Hardware-Installationshandbuch für das Cisco Provider Connectivity
Assurance-Modul-Dock
Letzte Änderung: 14. November 2024
Americas Headquarters
Cisco Systems, Inc.
170 West Tasman Drive
San Jose, CA 95134-1706
USA
http://www.cisco.com
Tel: 408 526-4000
800 553-NETS (6387)
Fax: 408 527-0883
Werbung
Verwandte Anleitungen für Cisco SKY-MODULE-DOCK
Inhaltszusammenfassung für Cisco SKY-MODULE-DOCK
- Seite 1 Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock Letzte Änderung: 14. November 2024 Americas Headquarters Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134-1706 http://www.cisco.com Tel: 408 526-4000 800 553-NETS (6387) Fax: 408 527-0883...
- Seite 2 Cisco has more than 200 offices worldwide. Addresses and phone numbers are listed on the Cisco website at www.cisco.com/go/offices. Cisco and the Cisco logo are trademarks or registered trademarks of Cisco and/or its affiliates in the U.S. and other countries. To view a list of Cisco trademarks, go to this URL: https://www.cisco.com/c/en/us/about/legal/trademarks.html.
- Seite 3 Standortbezogene Überlegungen Überlegungen zur Stromversorgung Überlegungen zur Rack-Konfiguration K A P I T E L 3 Installation, Wartung und Upgrade Verbindung mit dem Host-Computer herstellen Neustarten des Modul-Docks Zurücksetzen des Modul-Docks auf die Werkseinstellungen Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 4 INHALTSVERZEICHNIS Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...

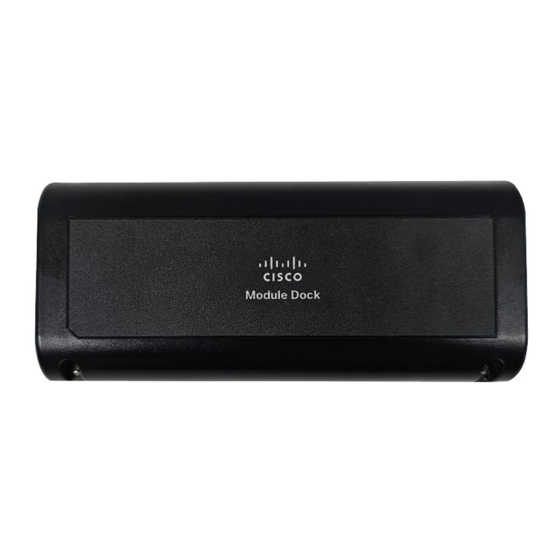

- Seite 5 Skylight-Sensormodule) vorab bereitzustellen. Bestimmte Netzwerktopologien und Betriebs-Workflows können von einer Vorkonfiguration von Modulen wie dem Sensor-SFP und den Sensormodulen profitieren, um die Erkennung und Steuerung durch die Cisco Provider Connectivity Assurance (ehemals Accedian Skylight) Performance Platform zu erleichtern. Das Modul-Dock ist ein USB-betriebenes Konfigurationstool, das über den RJ-45- oder SFP-Port mit den Modulen verbunden wird.
- Seite 6 • Assurance-Modul-Dock (1 x) • USB-2.0-Kabel, 305 mm, 1 B- auf 2 A-Anschlüsse (1 x) • Cisco Provider Connectivity Assurance-Modul-Dock – Dieses Dokument enthält URLs, die auf das Hardware-Installationshandbuch, einen Leitfaden mit Informationen zur Erfüllung gesetzlicher Auflagen und Sicherheitsinformationen und Seiten zu Garantie und Lizenzierung verweisen, sowie einen QR-Code, der auf das Management Center-Dokumentationsportal verweist.
- Seite 7 Setzen Sie den Sensor-SFP direkt in diesen Port Verbinden diesen Port über ein Ethernetkabel mit ein. dem Sensormodul. Modul-Dock-LEDs Die folgende Abbildung zeigt die LEDs und beschreibt deren Status. Abbildung 3: Modul-Dock-LEDs und Status Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 8 Betrieb: 0 bis 40 °C (32 bis 104 °F) Ruhezustand: -40 bis 70 °C Luftfeuchtigkeit Betrieb: 5 bis 85 % relative Luftfeuchtigkeit, nicht kondensierend Ruhezustand: 5 bis 95 % relative Luftfeuchtigkeit, nicht kondensierend Höhenlage 2.000 m über dem Meeresspiegel Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 9 In der folgenden Tabelle sind alle vor Ort austauschbaren PIDs für das Modul-Dock aufgelistet. Wenn interne Komponenten ausfallen, müssen Sie eine Retourengenehmigung (Return Material Authorization, RMA) einholen. Weitere Informationen finden Sie im Cisco Returns Portal. Tabelle 3: Modul-Dock-PIDs Beschreibung SKY-MODULE-DOCK Cisco Provider Connectivity Assurance-Modul-Dock Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 10 Übersicht Produkt-IDs Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 11 Sie das System nutzen, installieren oder an die Stromversorgung anschließen. Suchen Sie mit der am Anfang jeder Warnung angegebenen Anweisungsnummer nach der jeweiligen Übersetzung in den übersetzten Sicherheitshinweisen für dieses Gerät. BEWAHREN SIE DIESE ANWEISUNGEN SICHER AUF. Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 12 Die Entsorgung dieses Produkts sollte gemäß allen Bestimmungen und Gesetzen des Landes erfolgen. Sicherheitsempfehlungen Beachten Sie die folgenden Sicherheitsrichtlinien: • Halten Sie den Bereich vor, während und nach der Installation sauber und staubfrei. Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 13 Leiter wirksam funktionieren. Wenn kein Armband verfügbar ist, erden Sie sich durch Berühren des Metallteils am Chassis. Überprüfen Sie zu Ihrem Schutz regelmäßig den Widerstandswert des antistatischen Armbands. Er sollte zwischen einem und 10 Megohm liegen. Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 14 • Der Betriebsbereich des Chassis kann nicht durch den User festgelegt werden. Entnehmen Sie die korrekten Eingangsstromanforderungen der Appliance dem Etikett auf dem Chassis. • Installieren Sie, falls möglich, eine unterbrechungsfreie Stromversorgung für Ihren Standort. Überlegungen zur Rack-Konfiguration Beachten Sie beim Planen der Rack-Konfiguration die folgenden Punkte: Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 15 • Leitbleche können dazu beitragen, Abluft von der Ansaugluft zu trennen, was auch die Kühlluftzirkulation durch das Chassis verbessert. Die beste Platzierung der Leitbleche hängt von den Luftstrommustern im Rack ab. Probieren Sie verschiedene Varianten aus, um die beste Position für die Leitbleche zu finden. Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 16 Vorbereitung der Installation Überlegungen zur Rack-Konfiguration Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 17 Systemleistung wird jedoch verbessert, wenn nur ein Gerät angeschlossen ist. • Anweisungen zur Verwaltung des Sensor-SFP und des Sensormoduls mit dem Modul-Dock finden Sie im Benutzerhandbuch. So verbinden Sie das Modul-Dock mit dem Host-Computer: Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 18 So setzen Sie das Modul-Dock auf die Werkseinstellungen zurück: Prozedur Schritt 1 Stellen Sie sicher, dass das Modul-Dock keine Firmware-Updates durchführt oder andere Vorgänge abschließt. Schritt 2 Halten Sie die Reset-Taste 10 Sekunden lang gedrückt. Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 19 Installation, Wartung und Upgrade Zurücksetzen des Modul-Docks auf die Werkseinstellungen Die Betriebsanzeige-LEDs des Geräts beginnen langsam zu blinken, während die werkseitige Standardkonfiguration angewendet wird. Das Gerät lädt die Hauptseite innerhalb von etwa drei Minuten neu. Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
- Seite 20 Installation, Wartung und Upgrade Zurücksetzen des Modul-Docks auf die Werkseinstellungen Hardware-Installationshandbuch für das Cisco Provider Connectivity Assurance-Modul-Dock...
