Anzeige und Funktionen

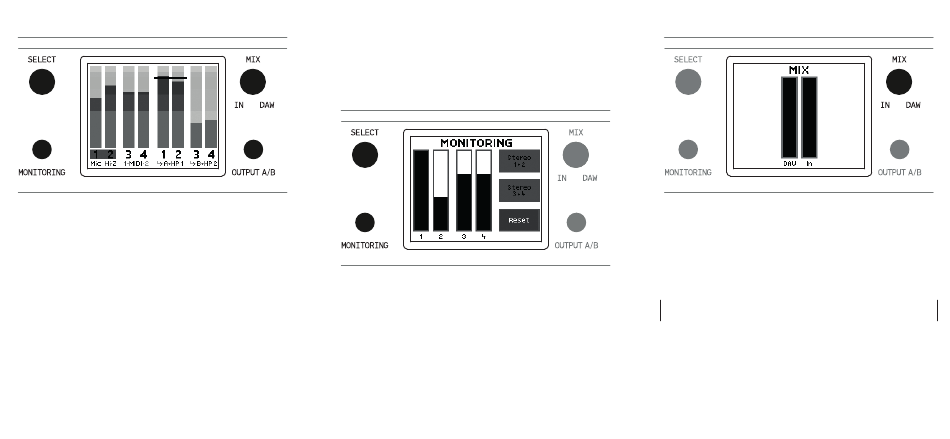

Die Standardansicht des LCD zeigt die aktiven Signalpegel für die Eingangskanäle 1/2
und 3/4 auf der linken Seite und die Wiedergabepegel (DAW-Signal) für die Kanäle 1/2
und 3/4 auf der rechten Seite als Pegelanzeigen.
Die Ausgangs-/MASTER-Lautstärke wird als horizontale Linie bei Ausgang 1/2 angezeigt.
In der unteren Reihe sehen Sie das aktive Eingangssignal für die Kanäle 1 und 2 (Mic -
mit oder ohne 48V Phantomspeisung, Hi-Z und Line).
Daneben sehen Sie die MIDI-Aktivität für die MIDI Ports 1 und 2 mit blinkenden
Ziffern. Eine grüne Ziffer zeigt die Eingangs-, eine rote die Ausgangsaktivität an.
Rechts sehen Sie die Ausgangssignal-Routing für LINE OUT A und LINE OUT B und was
an HEADPHONES 1 und HEADPHONES 2 gesendet wird.
Der SELECT-Drehregler und die MONITORING-Taste ermöglichen es Ihnen zusammen
mit der MUTE/ENTER-Taste, die Advanced Direct Monitoring Funktionen zu steuern.
Bei Verwendung wird eine separate Ansicht auf dem LCD angezeigt.
Der MIX-Drehregler ermöglicht es Ihnen, das Mischverhältnis zwischen dem
Eingangssignal (IN) und dem Ausgangs-/Wiedergabesignal (DAW) zu steuern. Die
Mischung wird in einer separaten Ansicht angezeigt.
Die OUTPUT A/B-Taste ermöglicht es Ihnen, das Ausgangssignal-Routing für LINE OUT
A und LINE OUT B von den Wiedergabekanälen 1/2 und 3/4 zu ändern. Das Display
wird entsprechend mit kleinen Pfeilen und den Buchstaben A und B aktualisiert.
Wenn Sie die OUTPUT A/B-Taste länger drücken, können Sie das Ausgangsrouting für
HEADPHONES 2 ändern. Sie wählen, ob Sie die gleichen Signale an beide Kopfhörerausgänge
senden oder die Signale von den Wiedergabekanälen 1/2 und 3/4 trennen möchten. Das
Display wird entsprechend mit kleinen Pfeilen zu HP1, HP1/2 oder zu HP2 aktualisiert.
Advanced Direct Monitoring
Der separate MONITORING-Bildschirm zeigt die relativen Lautstärkepegel für jedes
mitgehörte Signal an. Diese Advanced Direct Monitoring Funktion ist einzigartig, da
Sie immer einen speziellen Mix erstellen können, der perfekt für jede besondere
Aufnahme- und Überwachungssituation ist. Egal ob Mikrofone, Gitarren oder
Synthesizer, für alles kann direkt an der Hardware eingstellt werden, wie die Signale
abgehört werden sollen.
Die Signale aller 4 Eingangskanäle können individuell angepasst werden. Mit dem
SELECT-Drehregler können Sie durch die Kanäle schalten und deren Werte mit dem
MASTER-Drehregler dann einstellen. Einstellungen werden durch Drücken der
MUTE/ENTER-Taste bestätigt.
Die Funktionen Stereo 1+2 und Stereo 3+4 ermöglichen die Synchronisierung der
linken/rechten Eingangskanäle.
Die Reset-Funktion setzt die Direct Monitoring-Einstellungen zurück.
Monitoring Mix
Die MIX-Ansicht, die angezeigt wird, wenn Sie den MIX-Drehregler verwenden, zeigt
eine visuelle Darstellung der Ausgangs-/Wiedergabe- (DAW) und Eingangssignale (IN).
Wenn Sie nur das DAW-Signal hören möchten, drehen Sie den Regler ganz nach rechts.
Der DAW-Pegel ist dann voll und der IN-Pegel null. Wenn Sie nur das Eingangssignal
hören möchten, drehen Sie den Regler ganz nach links. Der IN-Pegel ist dann voll und
der DAW-Pegel null. Wenn Sie beide Signale gleichzeitig hören möchten, sollten sowohl
DAW als auch IN als volle Blöcke angezeigt werden.
Allgemeine Hinweise
Wenn etwas nicht so funktioniert, wie erwartet, kontaktieren Sie den Support (07152 /
398880 bzw. info@esi-audio.de). Senden Sie das Produkt ohne Absprache nicht zurück.
Warenzeichen: ESI, Amber und Amber i4 sind Warenzeichen von ESI Audiotechnik
GmbH. Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation. Andere
Produkt- und Markennamen sind Warenzeichen oder eingetragene Warenzeichen der
jeweiligen Eigentümer.
Weitere Hinweise: Leistungsmerkmale, Spezifikationen und weitere Angaben können
sich jederzeit ohne Ankündigung ändern. Beachten Sie unsere Webseite www.esi-audio.de
mit aktuellen Informationen.
Hersteller: ESI Audiotechnik GmbH, Mollenbachstr. 14, D-71229 Leonberg,
Deutschland
