Simrig SR1 Benutzerhandbuch Seite 31

Bereiten Sie die Montage der Aktuatoren am Rig vor, indem Sie vier
M8T8 T-Nuten an jeder Aktuatorposition einfügen; siehe Abbildung
18. Setzen Sie zwei T-Nuten in den oberen Schlitz und zwei in den
unteren Schlitz ein. Diese T-Nuten halten den Aktuator.

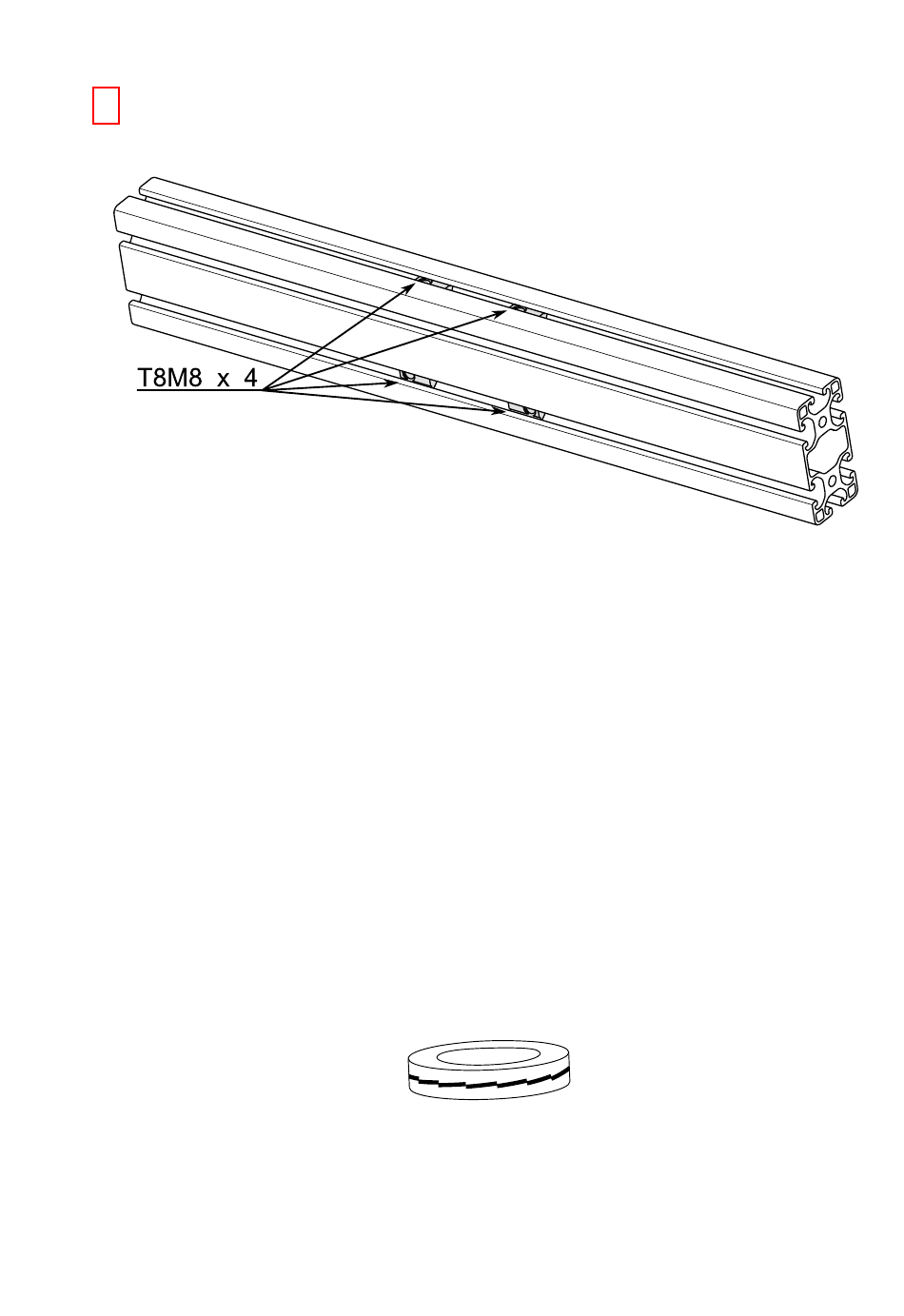

Abbildung 21: Vier M8T8 T-Nuten werden in das 40x80-Profil einge-
führt, um den Aktuator zu halten.
Richten Sie den Aktuator mit dem Kunststoff-Halterungsbügel und den
zwei T-Nuten im oberen Schlitz aus. Drehen Sie zwei M8x16 Schrauben
durch den Kunststoff-Halterungsbügel. Wenn alles korrekt ist, wird der
Aktuator gehalten. Anschließend setzen Sie eine Nordlock-Unterlegscheibe
auf jede M8x80 Schraube und führen sie durch die Unterseite des Ea-
syBracket ein.
Achten Sie genau auf die Nordlock-Unterlegscheiben. Sie bestehen aus
zwei Teilen. Es ist entscheidend, dass beide Teile vorhanden und korrekt
ausgerichtet sind, mit den groben Rillen nach innen und den feinen
Rillen nach außen.
Abbildung 22: Eine Nordlock-Unterlegscheibe ist in der Mitte geteilt.
Stellen Sie sicher, dass Sie beide Teile haben.
9 Montage 31
