9.5.1 Anweisungen für 40x80 Rigs
Befestigen Sie einen Kunststoff-Halterungsbügel an jedem Aktuator
mithilfe der unten gezeigten Hardware:

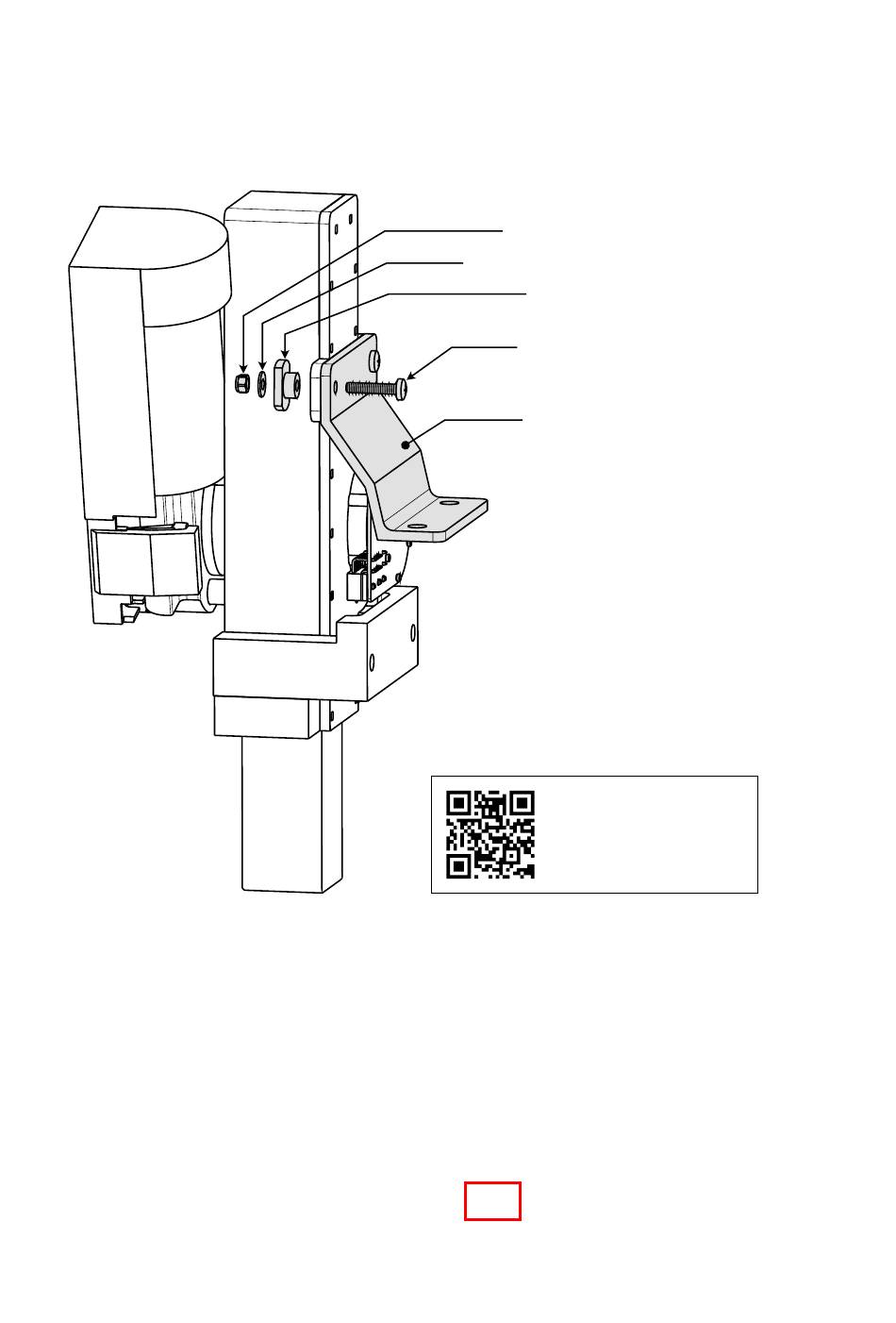

Abbildung 20: Befestigung eines 40x80 Halterungsbügels an einem Ak-
Der Bügel wird mit zwei M5x25 Schrauben, zwei Abstandshaltern, zwei
Unterlegscheiben und zwei Sicherungsmuttern gehalten. Die Abbildung
zeigt nur eine Seite. Ziehen Sie die Schrauben nicht zu fest an.
Tipp: Schließen Sie ein Ende des 8-poligen Kabels jetzt am Aktuator
an, wenn es leicht zugänglich ist. Siehe 9.8.3 für Details.
30
tuator.
M5 Locknut
Washer
Plastic spacer
M5x25
Bracket
Instruction video
www.simrig.se/r/27
9 Montage
