ELSA MicroLink Cable Handbuch Seite 11

an
LAN-Tx, -Rx, Diese LEDs zeigen die entsprechenden Zustände des Netzwerk-Controllers an:
LAN-Coll, -Link
LAN-Tx
LAN-Rx
LAN-Coll
LAN-Link

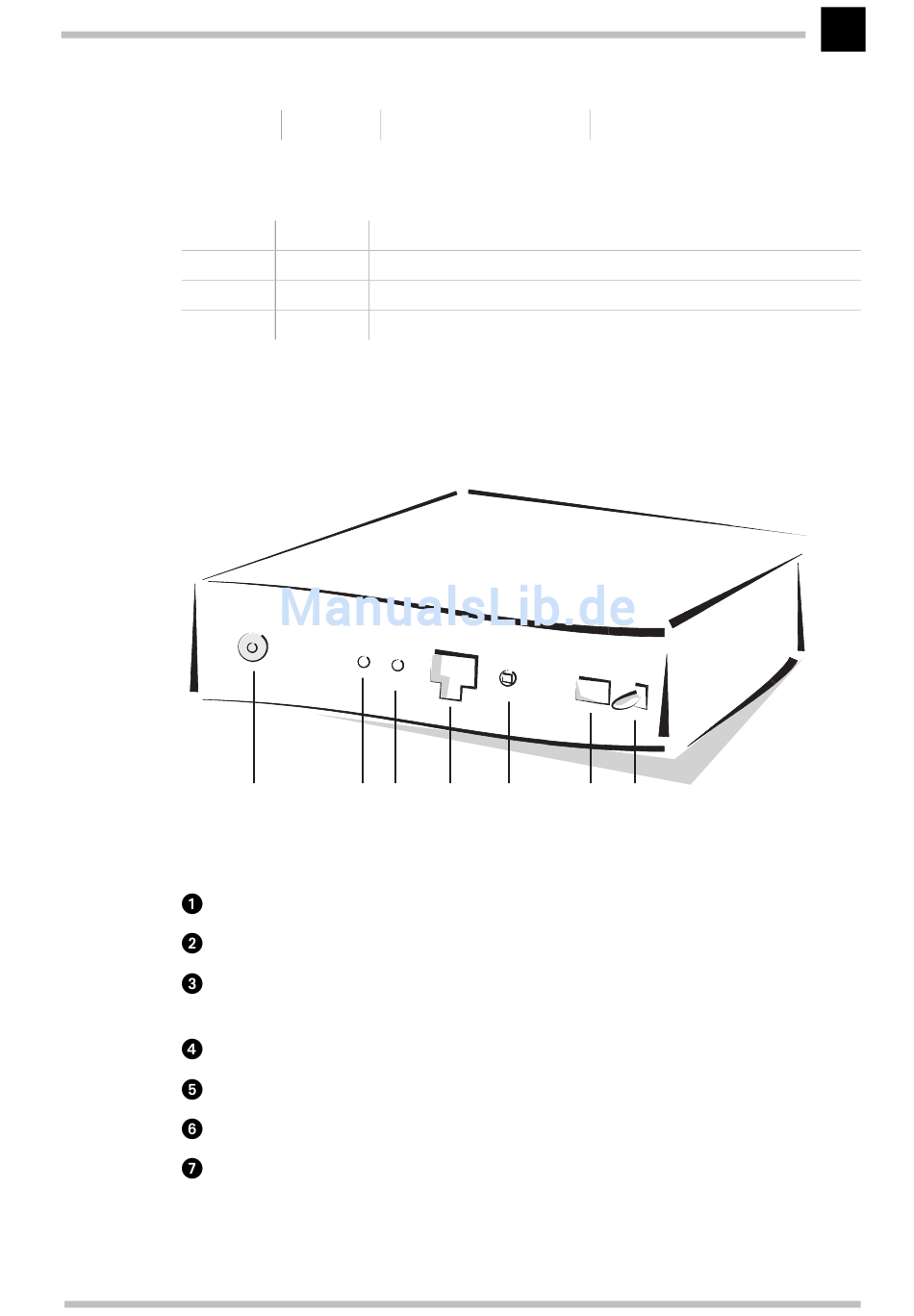

Jetzt drehen Sie das Ganze mal um und sehen sich die Rückseite an. Wieder von links
finden Sie:
Anschluß für das TV-Kabelnetz (CATV)
Reset-Taster, führt einen Harware-Reset durch
Factory-Default-Taster, setzt das Gerät in den Auslieferungszustand zurück (nach ca.
15 s Drücken).
10Base-T-Netzwerkanschluß
Node-Hub-Umschalter
Anschluß für das Netzteil
Ein/Standby-Schalter
an Registrierung
gelb Datenpaket vom Gerät an das LAN gesendet
grün Datenpaket aus dem LAN empfangen
rot Sendekollision
grün Der Anschluß zum LAN ist hergestellt und bereit
³ ·»
ELSA MicroLink Cable stellt sich vor
¿ ´ ² ¶
