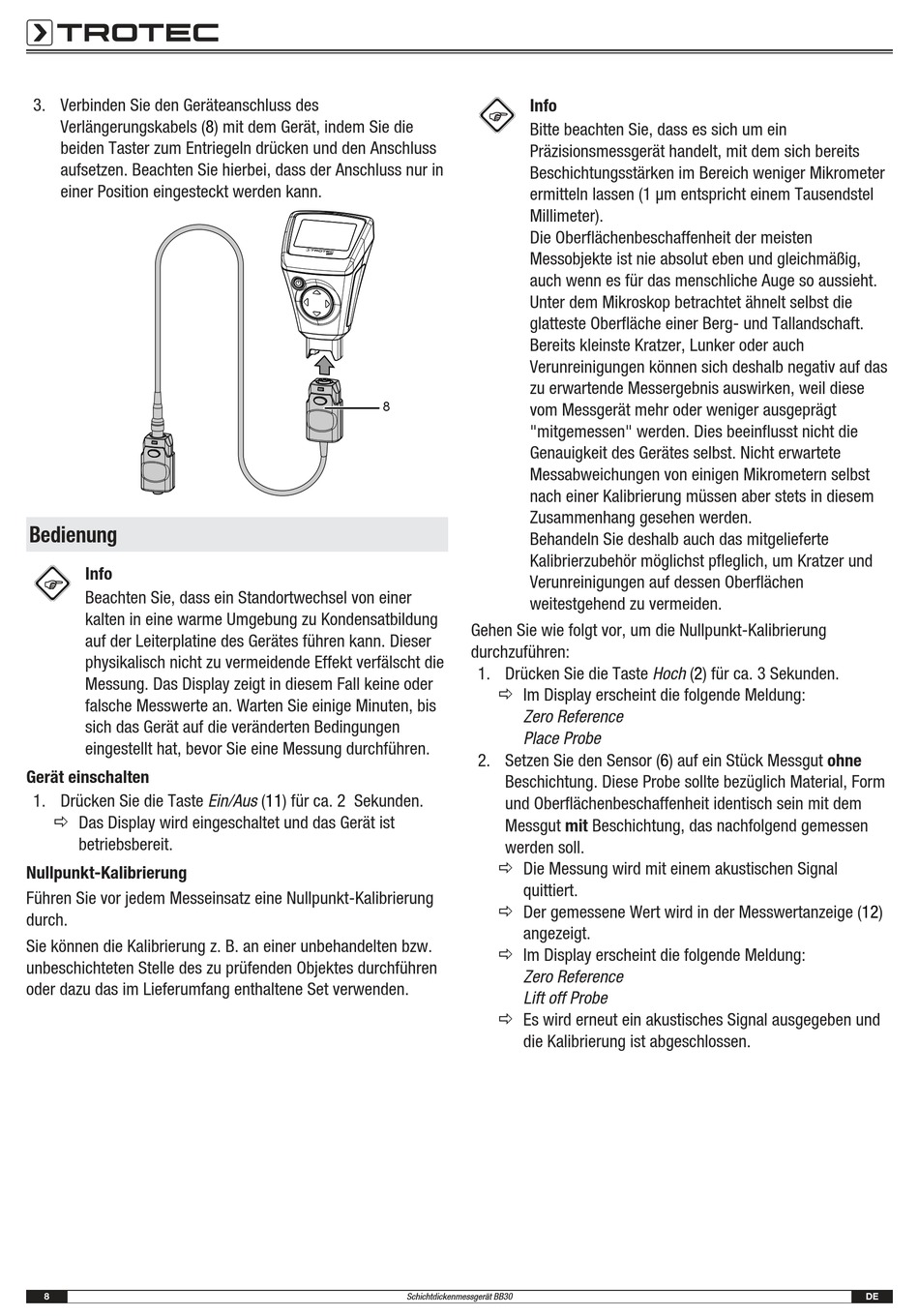

Trotec BB30 Gebrauchsanleitung Seite 8

3. Verbinden Sie den Geräteanschluss des
Verlängerungskabels (8) mit dem Gerät, indem Sie die
beiden Taster zum Entriegeln drücken und den Anschluss
aufsetzen. Beachten Sie hierbei, dass der Anschluss nur in
einer Position eingesteckt werden kann.
Bedienung
Info
Beachten Sie, dass ein Standortwechsel von einer
kalten in eine warme Umgebung zu Kondensatbildung
auf der Leiterplatine des Gerätes führen kann. Dieser
physikalisch nicht zu vermeidende Effekt verfälscht die
Messung. Das Display zeigt in diesem Fall keine oder
falsche Messwerte an. Warten Sie einige Minuten, bis
sich das Gerät auf die veränderten Bedingungen
eingestellt hat, bevor Sie eine Messung durchführen.
Gerät einschalten
1. Drücken Sie die Taste Ein/Aus (11) für ca. 2 Sekunden.
ð Das Display wird eingeschaltet und das Gerät ist
betriebsbereit.
Nullpunkt-Kalibrierung
Führen Sie vor jedem Messeinsatz eine Nullpunkt-Kalibrierung
durch.
Sie können die Kalibrierung z. B. an einer unbehandelten bzw.
unbeschichteten Stelle des zu prüfenden Objektes durchführen
oder dazu das im Lieferumfang enthaltene Set verwenden.
8
Info
Bitte beachten Sie, dass es sich um ein
Präzisionsmessgerät handelt, mit dem sich bereits
Beschichtungsstärken im Bereich weniger Mikrometer
ermitteln lassen (1 µm entspricht einem Tausendstel
Millimeter).
Die Oberflächenbeschaffenheit der meisten
Messobjekte ist nie absolut eben und gleichmäßig,
auch wenn es für das menschliche Auge so aussieht.
Unter dem Mikroskop betrachtet ähnelt selbst die
glatteste Oberfläche einer Berg- und Tallandschaft.
Bereits kleinste Kratzer, Lunker oder auch
Verunreinigungen können sich deshalb negativ auf das
zu erwartende Messergebnis auswirken, weil diese
8
vom Messgerät mehr oder weniger ausgeprägt
"mitgemessen" werden. Dies beeinflusst nicht die
Genauigkeit des Gerätes selbst. Nicht erwartete
Messabweichungen von einigen Mikrometern selbst
nach einer Kalibrierung müssen aber stets in diesem
Zusammenhang gesehen werden.
Behandeln Sie deshalb auch das mitgelieferte
Kalibrierzubehör möglichst pfleglich, um Kratzer und
Verunreinigungen auf dessen Oberflächen
weitestgehend zu vermeiden.
Gehen Sie wie folgt vor, um die Nullpunkt-Kalibrierung
durchzuführen:
1. Drücken Sie die Taste Hoch (2) für ca. 3 Sekunden.
ð Im Display erscheint die folgende Meldung:
Zero Reference
Place Probe
2. Setzen Sie den Sensor (6) auf ein Stück Messgut ohne
Beschichtung. Diese Probe sollte bezüglich Material, Form
und Oberflächenbeschaffenheit identisch sein mit dem
Messgut mit Beschichtung, das nachfolgend gemessen
werden soll.
ð Die Messung wird mit einem akustischen Signal
quittiert.
ð Der gemessene Wert wird in der Messwertanzeige (12)
angezeigt.
ð Im Display erscheint die folgende Meldung:
Zero Reference
Lift off Probe
ð Es wird erneut ein akustisches Signal ausgegeben und
die Kalibrierung ist abgeschlossen.
