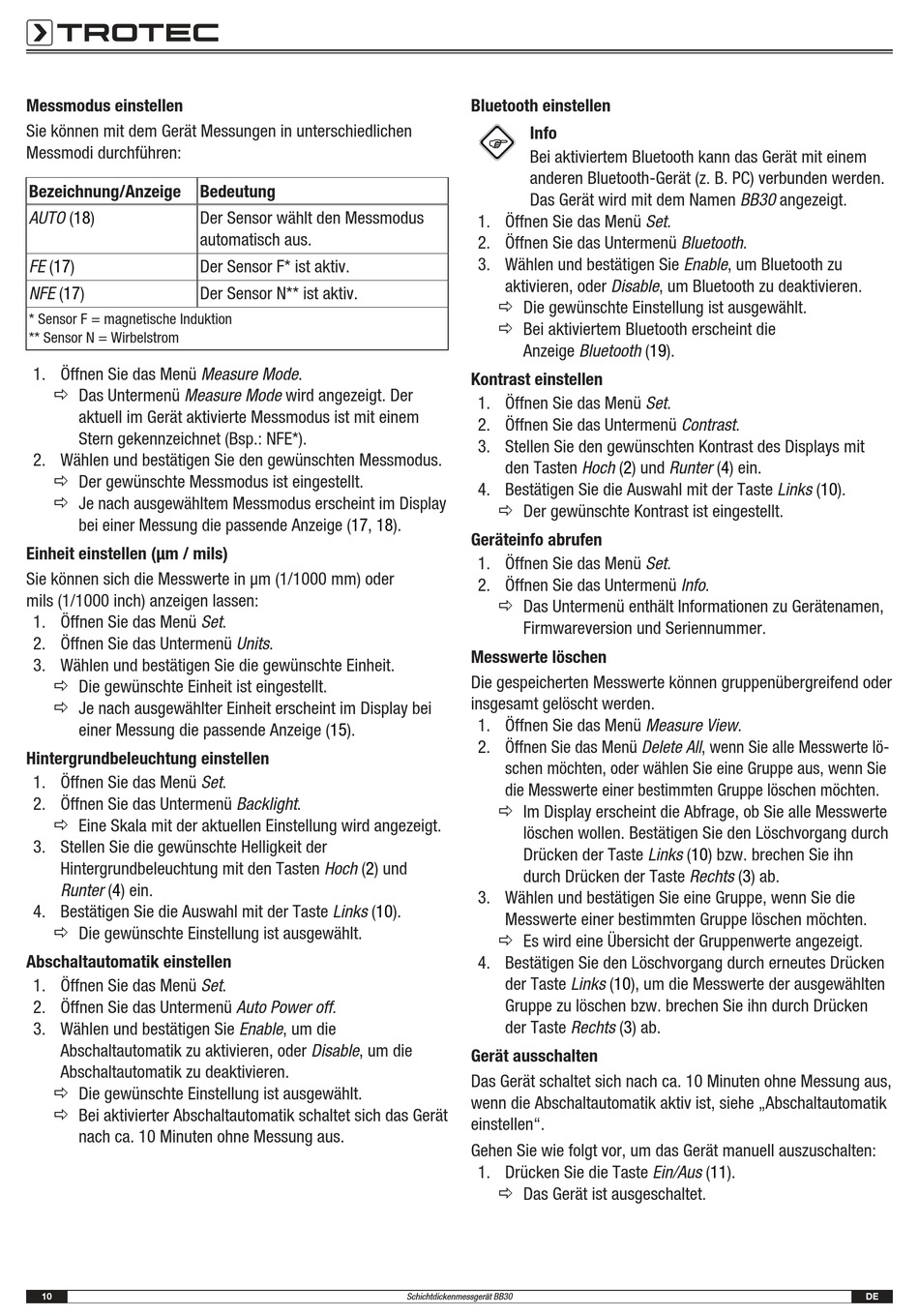

Trotec BB30 Gebrauchsanleitung Seite 10

Messmodus einstellen
Sie können mit dem Gerät Messungen in unterschiedlichen
Messmodi durchführen:
Bezeichnung/Anzeige Bedeutung
AUTO (18)
Der Sensor wählt den Messmodus
automatisch aus.
FE (17)
Der Sensor F* ist aktiv.
NFE (17)
Der Sensor N** ist aktiv.
* Sensor F = magnetische Induktion
** Sensor N = Wirbelstrom
1. Öffnen Sie das Menü Measure Mode.
ð Das Untermenü Measure Mode wird angezeigt. Der
aktuell im Gerät aktivierte Messmodus ist mit einem
Stern gekennzeichnet (Bsp.: NFE*).
2. Wählen und bestätigen Sie den gewünschten Messmodus.
ð Der gewünschte Messmodus ist eingestellt.
ð Je nach ausgewähltem Messmodus erscheint im Display
bei einer Messung die passende Anzeige (17, 18).
Einheit einstellen (μm / mils)
Sie können sich die Messwerte in µm (1/1000 mm) oder
mils (1/1000 inch) anzeigen lassen:
1. Öffnen Sie das Menü Set.
2. Öffnen Sie das Untermenü Units.
3. Wählen und bestätigen Sie die gewünschte Einheit.
ð Die gewünschte Einheit ist eingestellt.
ð Je nach ausgewählter Einheit erscheint im Display bei
einer Messung die passende Anzeige (15).
Hintergrundbeleuchtung einstellen
1. Öffnen Sie das Menü Set.
2. Öffnen Sie das Untermenü Backlight.
ð Eine Skala mit der aktuellen Einstellung wird angezeigt.
3. Stellen Sie die gewünschte Helligkeit der
Hintergrundbeleuchtung mit den Tasten Hoch (2) und
Runter (4) ein.
4. Bestätigen Sie die Auswahl mit der Taste Links (10).
ð Die gewünschte Einstellung ist ausgewählt.
Abschaltautomatik einstellen
1. Öffnen Sie das Menü Set.
2. Öffnen Sie das Untermenü Auto Power off.
3. Wählen und bestätigen Sie Enable, um die
Abschaltautomatik zu aktivieren, oder Disable, um die
Abschaltautomatik zu deaktivieren.
ð Die gewünschte Einstellung ist ausgewählt.
ð Bei aktivierter Abschaltautomatik schaltet sich das Gerät
nach ca. 10 Minuten ohne Messung aus.
10
Bluetooth einstellen
Info
Bei aktiviertem Bluetooth kann das Gerät mit einem
anderen Bluetooth-Gerät (z. B. PC) verbunden werden.
Das Gerät wird mit dem Namen BB30 angezeigt.
1. Öffnen Sie das Menü Set.
2. Öffnen Sie das Untermenü Bluetooth.
3. Wählen und bestätigen Sie Enable, um Bluetooth zu
aktivieren, oder Disable, um Bluetooth zu deaktivieren.
ð Die gewünschte Einstellung ist ausgewählt.
ð Bei aktiviertem Bluetooth erscheint die
Anzeige Bluetooth (19).
Kontrast einstellen
1. Öffnen Sie das Menü Set.
2. Öffnen Sie das Untermenü Contrast.
3. Stellen Sie den gewünschten Kontrast des Displays mit
den Tasten Hoch (2) und Runter (4) ein.
4. Bestätigen Sie die Auswahl mit der Taste Links (10).
ð Der gewünschte Kontrast ist eingestellt.
Geräteinfo abrufen
1. Öffnen Sie das Menü Set.
2. Öffnen Sie das Untermenü Info.
ð Das Untermenü enthält Informationen zu Gerätenamen,
Firmwareversion und Seriennummer.
Messwerte löschen
Die gespeicherten Messwerte können gruppenübergreifend oder
insgesamt gelöscht werden.
1. Öffnen Sie das Menü Measure View.
2. Öffnen Sie das Menü Delete All, wenn Sie alle Messwerte lö-
schen möchten, oder wählen Sie eine Gruppe aus, wenn Sie
die Messwerte einer bestimmten Gruppe löschen möchten.
ð Im Display erscheint die Abfrage, ob Sie alle Messwerte
löschen wollen. Bestätigen Sie den Löschvorgang durch
Drücken der Taste Links (10) bzw. brechen Sie ihn
durch Drücken der Taste Rechts (3) ab.
3. Wählen und bestätigen Sie eine Gruppe, wenn Sie die
Messwerte einer bestimmten Gruppe löschen möchten.
ð Es wird eine Übersicht der Gruppenwerte angezeigt.
4. Bestätigen Sie den Löschvorgang durch erneutes Drücken
der Taste Links (10), um die Messwerte der ausgewählten
Gruppe zu löschen bzw. brechen Sie ihn durch Drücken
der Taste Rechts (3) ab.
Gerät ausschalten
Das Gerät schaltet sich nach ca. 10 Minuten ohne Messung aus,
wenn die Abschaltautomatik aktiv ist, siehe „Abschaltautomatik
einstellen".
Gehen Sie wie folgt vor, um das Gerät manuell auszuschalten:
1. Drücken Sie die Taste Ein/Aus (11).
ð Das Gerät ist ausgeschaltet.
