Dell 16 Plus Benutzerhandbuch Seite 79

Info über diese Aufgabe

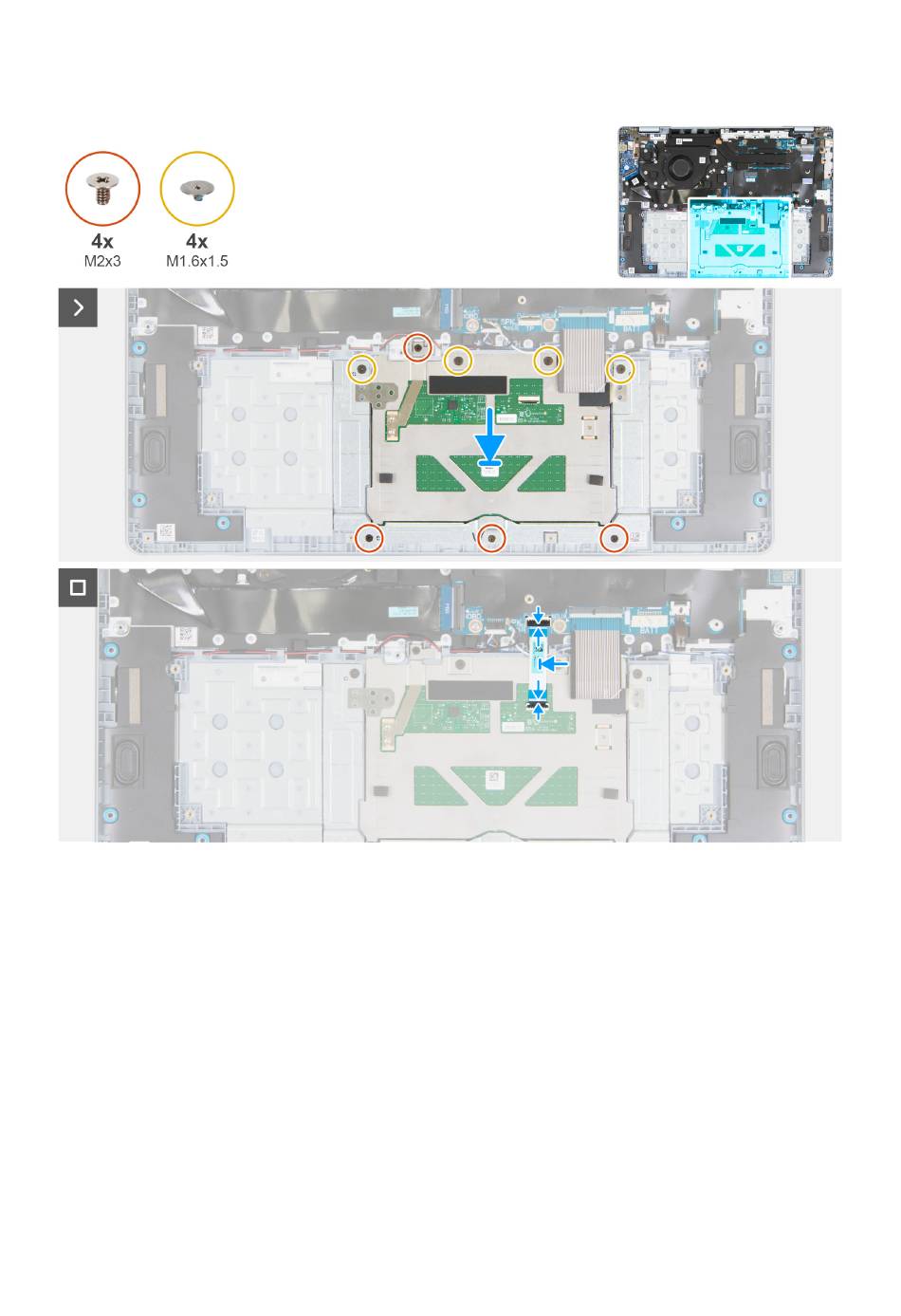

Die nachfolgende Abbildung zeigt die Position des Touchpads und bietet eine visuelle Darstellung des Installationsverfahrens.
Abbildung 53. Installieren des Touchpads
Schritte
1. Platzieren Sie das Touchpad auf der Handballenstützen- und Tastaturbaugruppe.
2. Platzieren Sie die Touchpad-Halterung auf dem Touchpad und richten Sie die Schraubenbohrungen der Touchpad-Halterung an den
Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus.
3. Bringen Sie die vier Schrauben (M2x3) und die vier Schrauben (M1.6x1.5) zur Befestigung der Touchpad-Halterung an der
Handauflagen- und Tastaturbaugruppe wieder an.
4. Bringen Sie das Klebeband zur Befestigung des Touchpads und der Touchpad-Halterung an.
5. Platzieren Sie das Touchpad-Kabel auf der Handballenstützen- und Tastaturbaugruppe.
6. Verbinden Sie das Touchpad-Kabel mit dem entsprechenden Anschluss auf dem Touchpad und schließen Sie die Verriegelung.
7. Verbinden Sie das Touchpad-Kabel mit dem Anschluss (TP) auf der Systemplatine und schließen Sie die Verriegelung.
Nächste Schritte
1. Setzen Sie den Akku ein.
2. Bringen Sie die Bodenabdeckung
3. Befolgen Sie die Anweisungen unter
an.
Nach der Arbeit an Komponenten im Inneren des
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
Computers.
79
