Dell 16 Plus Benutzerhandbuch Seite 45

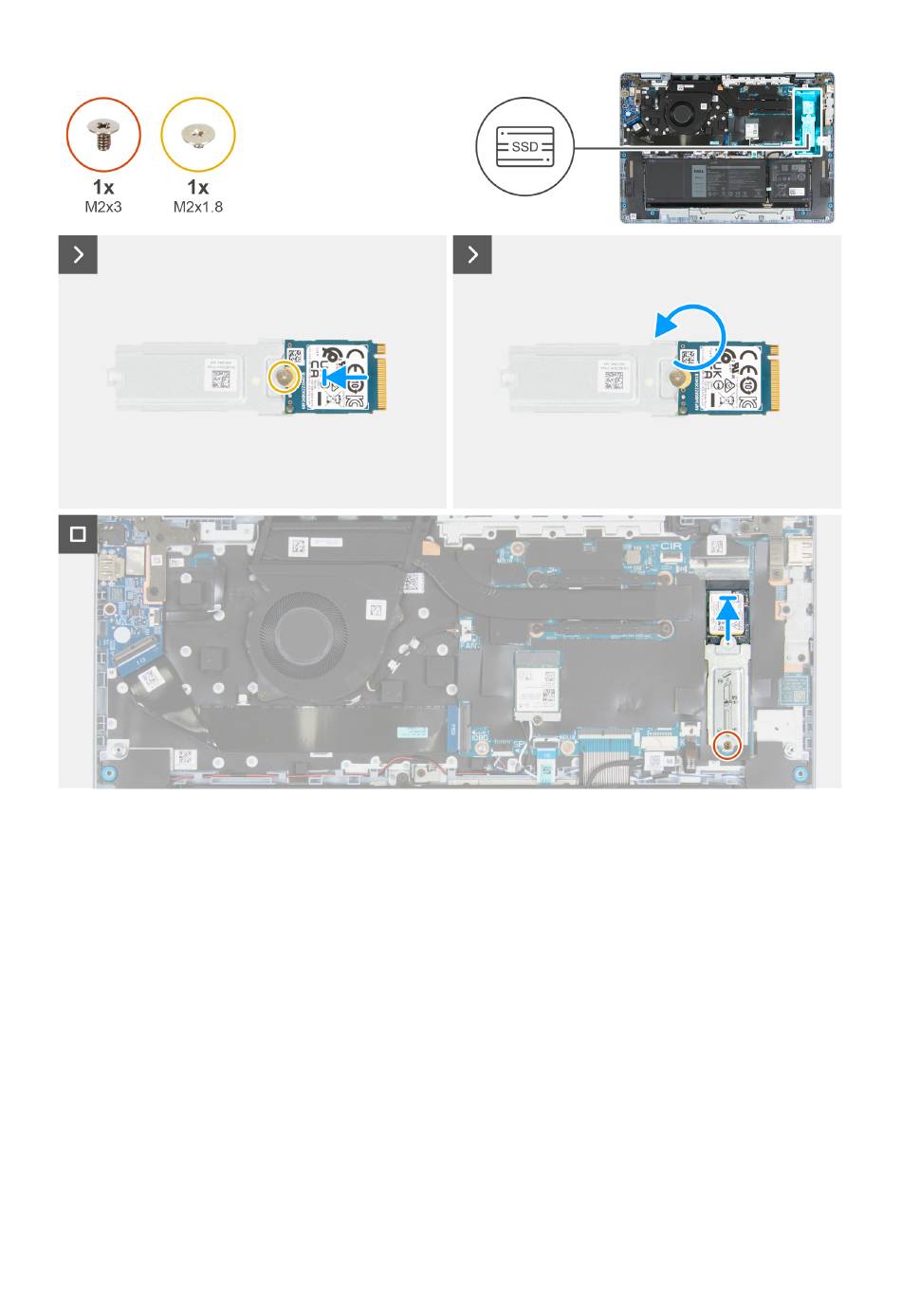

Abbildung 20. Installieren des M.2 2230-Solid-State-Laufwerks
Schritte
1. Setzen Sie das M.2 2230-Solid-State-Laufwerk korrekt ausgerichtet auf die M.2 2230-Solid-State-Laufwerkshalterung.
2. Richten Sie die Schraubenbohrung des M.2 2230-Solid-State-Laufwerks an der Schraubenbohrung der M.2 2230-Solid-State-
Laufwerkshalterung aus.
3. Drehen Sie die Schraube (M2x1.8) wieder ein, mit der das M.2 2230-Solid-State-Laufwerk an der M.2 2230-Solid-State-
Laufwerkshalterung befestigt wird.
4. Drehen Sie die M.2 2230-SSD-Laufwerksbaugruppe um.
5. Richten Sie die Kerbe auf dem M.2 2230-Solid-State-Laufwerk an der Lasche am Steckplatz für Solid-State-Laufwerke auf der
Hauptplatine aus.
6. Schieben Sie das M.2-2230-Solid-State-Laufwerk in den Steckplatz für M.2-Solid-State-Laufwerke auf der Hauptplatine.
7. Bringen Sie die Schraube (M2x3) zur Befestigung der M.2 2230-Solid-State-Laufwerkshalterung an der Hauptplatine wieder an.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Befolgen Sie die Anweisungen unter
an.
Nach der Arbeit an Komponenten im Inneren des
Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
Computers.
